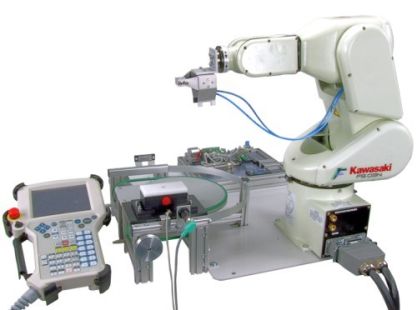

IMS 11 Subsystem Demontage mit einem Kawasaki Roboter

IMS 11 Subsystem Demontage mit einem Kawasaki Roboter

Auf dem Transportband befindet sich ein Werkstückträger mit montiertem und geprüftem Werkstück. Der Werkstückträger wird an der Entnahmepostion gestoppt. Der Roboter entnimmt das Werkstück und verfährt es zur Demontagestation. Das Werkstück wird fixiert. Die einzelnen Teile des Werkstücks werden demontiert. Der Roboter sortiert die Bauteile nacheinander in die Lagerplätze ein.

Grundausstattung bestehend aus:
1
Industrie Roboter RS03N (modifizierte Version), 6 Achsen, 3kg
Industrie Roboter RS03N (modifizierte Version), 6 Achsen, 3kg LM9661
1
Sauggreifer für LM9661
Sauggreifer für LM9661 LM9663
1
Station Zerlegen für Roboter
Station Zerlegen für Roboter LM9637
1
IMS Befestigungsplatte für Roboter
IMS Befestigungsplatte für Roboter LM9667
1
Doppelgurt-Transportbandsegment 24V
Doppelgurt-Transportbandsegment 24V LM9606
1
Förderbandsegment   -Kurve 180 Grad
Förderbandsegment -Kurve 180 Grad LM9611
1
Doppelgurt-Förder-  bandsegment, passiv
Doppelgurt-Förder- bandsegment, passiv LM9603
1
IMS Magnetischer Sensor zu Band inkl. Halterung
IMS Magnetischer Sensor zu Band inkl. Halterung LM9675
1
IMS kapazitiver Sensor zu Band inkl. Halterung
IMS kapazitiver Sensor zu Band inkl. Halterung LM9678
1
Werkstückträgerplatte
Werkstückträgerplatte LM9620
1
Werkstück-Oberteil  weiß
Werkstück-Oberteil weiß LM9621
1
Werkstück-Oberteil  schwarz
Werkstück-Oberteil schwarz LM9622
1
Werkstück-Unterteil weiß
Werkstück-Unterteil weiß LM9623
1
Werkstück-Unterteil schwarz
Werkstück-Unterteil schwarz LM9624
1
Werkstück Bolzen Kunststoff
Werkstück Bolzen Kunststoff LM9625
1
Werkstück Bolzen Metall
Werkstück Bolzen Metall LM9626
Speicherprogrammierbare Steuerung (SPS) für IMS Anlagen
1
SIMATIC S7-313C 2DP, 16 DE, 16 DA, Profibus, 24 V / 6 A Netzteil
SIMATIC S7-313C 2DP, 16 DE, 16 DA, Profibus, 24 V / 6 A Netzteil CO3713-8C
1
IMS Anschlussmodul für SPS
IMS Anschlussmodul für SPS CO3713-7F
1
SPS-S7 PC-Adapter mit USB/MPI-Umwandler
SPS-S7 PC-Adapter mit USB/MPI-Umwandler SO3713-5E
Software:
1
Software für Training 1x STEP 7, S7-Graph, S7-SCL, PLC-Sim(D,GB,F,E,I)
Software für Training 1x STEP 7, S7-Graph, S7-SCL, PLC-Sim(D,GB,F,E,I) SO6002-1Q
Medien:
1
QuickChart SiemensSPS S7 Board, Sicherheitshinweise
QuickChart SiemensSPS S7 Board, Sicherheitshinweise SO6200-5A
1
QuickChart Siemens SPS S7 Board, Montage und Inbetriebnahme
QuickChart Siemens SPS S7 Board, Montage und Inbetriebnahme SO6200-5B
1
CLC30 Grundlagen SPS, STEP 7-Grundwissen, 5 Handbücher (D)
CLC30 Grundlagen SPS, STEP 7-Grundwissen, 5 Handbücher (D) SO5155-1H

Die beiden SPS-Grundlagen Handbücher sind bereits im PDF-Format auf der CD-ROM der...   mehr

1
CLC30 Grundlagen SPS, SIMATIC Gesamtdokumentation auf DVD (D,GB,F,E)
CLC30 Grundlagen SPS, SIMATIC Gesamtdokumentation auf DVD (D,GB,F,E) SO5155-1N
Zubehör:
2
Anschlussstecker für PROFIBUS mit PG-Buchse und Abschlusswiderstand
Anschlussstecker für PROFIBUS mit PG-Buchse und Abschlusswiderstand LM9182
5
Verbindungsleitung für PROFIBUS, pro Meter
Verbindungsleitung für PROFIBUS, pro Meter LM9181
1
Abisolierwerkzeug für PROFIBUS-Leitungen
Abisolierwerkzeug für PROFIBUS-Leitungen LM9184
1
Sicherheitsmessleitung 4mm, 100cm blau, 600 V, CAT III ~ 1000 V, CAT II / 32A
Sicherheitsmessleitung 4mm, 100cm blau, 600 V, CAT III ~ 1000 V, CAT II / 32A SO5126-9A
1
Sicherheitsmessleitung 4mm, 100cm rot, 600 V, CAT III ~ 1000 V, CAT II / 32A
Sicherheitsmessleitung 4mm, 100cm rot, 600 V, CAT III ~ 1000 V, CAT II / 32A SO5126-8U
Zubehör:
2
Schnittstellenkabel25-polig, Sub-D-Buchse / Stecker
Schnittstellenkabel25-polig, Sub-D-Buchse / Stecker LM9061
1
Serielles Schnittstellenkabel 9/9-pol.1,8m
Serielles Schnittstellenkabel 9/9-pol.1,8m LM9040
1
Mobiler IMS Experimentierstand, SybaPro, 1200mm, 2 etagig. Experimentierrahmen
Mobiler IMS Experimentierstand, SybaPro, 1200mm, 2 etagig. Experimentierrahmen ST7200-3T
Medien:
1
Interactive Lab Assistant: IMS 11 Station Demontieren Roboter
Interactive Lab Assistant: IMS 11 Station Demontieren Roboter SO2800-5M
1
Handbuch IMS11.2 Inbetriebnahme Roboter
Handbuch IMS11.2 Inbetriebnahme Roboter SH5004-9M
1
QuickChart IMS 11 Mechatronisches Subsystem Demontage
QuickChart IMS 11 Mechatronisches Subsystem Demontage SO6200-1N
1
QuickChart IMS 11.2 Kawasaki FS003N Teach Pendant
QuickChart IMS 11.2 Kawasaki FS003N Teach Pendant SO6200-1M
Zusätzlich empfehlenswert:
1
Verdichter, geräuscharm (Kompressor)
Verdichter, geräuscharm (Kompressor) SE2902-9L
1
Schlauch- und Zubehörsatz für mechatronische Systeme
Schlauch- und Zubehörsatz für mechatronische Systeme LM9670
1
Mobiler IMS Experimentierstand, SybaPro, 1200mm, 2 etagig. Experimentierrahmen
Mobiler IMS Experimentierstand, SybaPro, 1200mm, 2 etagig. Experimentierrahmen ST7200-3T
1
Schutzhülle für mobilen IMS-Experimentierstand 1200mm mit Experimentierrahmen
Schutzhülle für mobilen IMS-Experimentierstand 1200mm mit Experimentierrahmen ST8010-8L

In Gebieten mit hoher Luftfeuchtigkeit sollte zur Kondenswasservermeidung der Membrantrockner mit...   mehr

1
Membrantrockner IDG3 mit Schnellkupplung u. Filter AF20 mit Wasserabscheider
Membrantrockner IDG3 mit Schnellkupplung u. Filter AF20 mit Wasserabscheider LM9671
Optionales Zubehör:
1
Parallelgreifer für LM9661
Parallelgreifer für LM9661 LM9662
1
Batterieset für Industrie Roboter RS03N (E-Controller)
Batterieset für Industrie Roboter RS03N (E-Controller) LM9664
