SMART HOME - RGB, Beleuchtungssteuerung mit Bewegungsmelder, Z-Wave

Das Board bildet den Einstieg und den Kern eines Smart Home Systems. Das Anmelden verschiedener Komponenten und die Verbindung zum Internet und somit zur Tablet- und Smartphonebedienung stehen im Vordergrund.
Folgende Fähigkeiten werden vermittelt:

• Inbetriebnahme und Registrierung der Komponenten
• Verbindung zum Tablet oder Smartphone (Tablet / Smartphone nicht im Lieferumfang enthalten)
• Anlernen verschiedener Komponenten
• Erstellen von Regeln und Szenen

Komponenten:

• 1 Z-Wave RGB Bulb mit internem Schalt- Dimmkontroller
• 1 Z-Wave Serientaster
• 1 Schukosteckdosen
• 1 Z-Wave Schalt- und Messsteckdose
• 1 Z-Wave Bewegungsmelder
• 1 Z-Wave UP-Schaltaktor

Technische Daten:

• Betriebsspannung: 230 V/AC, 50 Hz
• Reichweite: max. 300 m (ortsabhängig)
• Protokoll: Z-Wave (Funk)
• Ein- und Ausgänge: 4 mm Sicherheitsbuchsen
• Abmessungen: 297x456x160 mm
• Gewicht: 3,0 kg

SMART HOME - Heizungssteuerung mit Sensor, Z-Wave

Das Board stellt die Heizungsregelung eines Smart Home Systems unter verschieden Betriebsbedingungen dar. Das Regelverhalten der Heizungsthermostate in Abhängigkeit von verschiedenen Einflussfaktoren kann nachgebildet und visualisiert werden.

Folgende Fähigkeiten werden vermittelt:

• Inbetriebnahme und Registrierung der Heizungskomponenten
• Einrichten von Meldungen über E-Mail, bei Störungen
• Steuerung der Heizung durch Fensterkontakt
• Erstellen von Regeln und Szenen

Komponenten:

• 1 Z-Wave Heizungsthermostat
• 1 Z-Wave Multisensor (Tür- /Fensterkontakt, Temperatur, Helligkeit)
• 1 Heizungsventil
• 1 bewegliche Fenstersimulation

Technische Daten:

• Betriebsspannung: 230 V/AC, 50 Hz
• Reichweite: max. 300 m (ortsabhängig)
• Protokoll: Z-Wave (Funk)
• Ein- und Ausgänge: 4 mm Sicherheitsbuchsen
• Abmessungen: 297x456x160 mm
• Gewicht: 3,0 kg

SMART HOME - Witterungsabhängige Beleuchtungs- und Jalousiesteuerung, Z-Wave

Das Board dient zur Parametrierung von Leuchten- und Jalousieschaltungen in Abhängigkeit von Umwelteinflüssen in einem Smart Home Systems. Das Anmelden verschiedener Komponenten und die Verbindung zum Internet und somit zur Tablet- und Smartphonebedienung stehen im Vordergrund.
Folgende Fähigkeiten werden vermittelt:

• Inbetriebnahme und Registrierung der aP und uP Komponenten
• Jalousiesteuerungen
• Parametrierung der Wetterstation
• Erstellung verschiedener Beleuchtungsszenen
• Anlernen verschiedener Komponenten
• Erstellen von Regeln und Szenen

Komponenten:

• 1 Z-Wave Serientaster
• 1 Z-Wave RGB-Controller
• 1 Z-Wave UP-Schaltaktor
• 1 Z-Wave UP-Jalousieaktor
• 1 Z-Wave Wetterstation
• 1 Jalousiesimulation mit mehrfarbigen LEDs
• 4 schaltbare LED Strips
• 4 Wettersensoren 1...10V
• 4 Schalt- Tastsensoren

Technische Daten:

• Betriebsspannung: 230V/AC, 50Hz
• Reichweite: max. 300 m (ortsabhängig)
• Protokoll: Z-Wave (Funk)
• Ein- und Ausgänge: 4 mm Sicherheitsbuchsen
• Abmessungen: 297x456x160 mm
• Gewicht: 3,0 kg

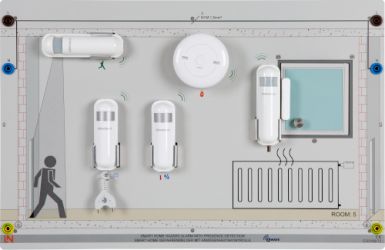

SMART HOME - Gefahrenmelder mit Anwesenheitskontrolle, Z-Wave

Das Board stellt einen Teil eines Gefahrenmeldesystems im Smart Home unter verschiedenen Betriebsbedingungen dar. Das Ansprech- und Alarmierungsverhalten in Abhängigkeit von verschiedenen Einflussfaktoren kann nachgebildet und visualisiert werden. Das Absetzen von Meldungen an verschiedenste Teilnehmer steht hier im Mittelpunkt.

Folgende Fähigkeiten werden vermittelt:

• Inbetriebnahme und Registrierung der Melder und Kontakte
• Einrichten von Meldungen über E-Mail, bei Alarmmeldungen
• Meldung durch Fensterkontakte oder Rauchmelder
• Erstellen von Regeln und Nachrichten

Komponenten:

• 1 Z-Wave Rauchmelder
• 1 Z-Wave Bewegungsmelder
• 1 Z-Wave Tür- und Fensterkontakt
• 1 bewegliche Fenstersimulation
• 1 Feuchtesensor
• 1 Wassersensor

Technische Daten:

• Betriebsspannung: 230 V/AC, 50 Hz
• Reichweite: max. 300 m (ortsabhängig)
• Protokoll: Z-Wave (Funk)
• Ein- und Ausgänge: 4 mm Sicherheitsbuchsen
• Abmessungen: 297x456x160 mm
• Gewicht: 2,5 kg

SMART HOME - Zentrale, Z-Wave, erweiterbar

Die Z-Wave Zentrale dient zur Kommunikation zwischen den Teilnehmern und zur Speicherung von Daten und Ereignissen. Durch Erweiterungen mit unterschiedlichen Schnittstellen ist die Kommunikationen zu vielen weiteren Smart Home Systemen möglich. Dieses Modul verfügt über zusätzliche Anschlüsse mit der die Erweiterung zu einem späteren Zeitpunkt mühelos vollziehbar ist.
Die Zentrale spricht durch Cloud-Verbindung automatisch mit allen angeschlossenen Geräten, so dass sie vom Anwender mit Hilfe von Tablets, Smartphones, Rechnern oder TVs von vor Ort oder aus der Ferne gesteuert werden kann. Dazu ist dann allerdings eine Internetverbindung notwendig.
Der Zipabox Gateway unterstützt eine Vielzahl von Kommunikationsstandards.
Die intuitive grafische Benutzeroberfläche ermöglicht es, eigene Regeln ohne vorherige Programmiererfahrung zu programmieren.

Parametrierbare Anwendungen:

• Sicherheit
• Beleuchtung
• Klimatisierung
• Heizung
• Videoüberwachung
• Sonnenschutz
• Energiemessung

Technische Daten:

• Betriebsspannung: 9...12V DC
• Spannungsversorgung: Steckernetzteil 110...230V AC 50/60Hz
• 2 programmierbare Tasten
• 2 programmierbare grüne LEDs
• 1 programmierbare RGB LEDs
• Anzeigen: Status, Ethernet, WLAN & Z-Wave
• Abmessungen: 297x228x160 mm
• Gewicht: 1,2kg

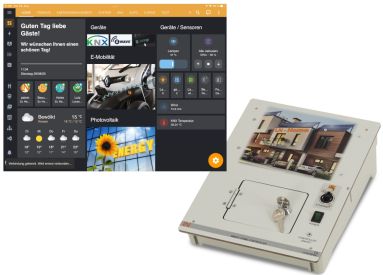

SMART HOME - Zentrale mit Touch-Display, Zipatile 2

Die Zentrale spricht durch Cloud-Verbindung automatisch mit allen angeschlossenen Geräten, so dass sie vom Anwender mit Hilfe von Tablets, Smartphones oder Rechner vor Ort oder aus der Ferne gesteuert werden kann. Dazu ist dann allerdings eine Internetverbindung notwendig.
Der Zipatile-Controller unterstützt eine Vielzahl von Kommunikationsstandards einschließlich Z-Wave, KNX, und IP.
Die intuitive grafische Benutzeroberfläche ermöglicht es, eigene Regeln ohne vorherige Programmiererfahrung zu programmieren.

Technische Daten:

• Z-Wave Plus
• ZigBee Gateway auf Anfrage
• Touchpanel
• Sicherheitssystem
• SmartHome
• Intercom
• Thermostat
• Wandpanel
• IP Kamera
• Bewegungs-, Helligkeitssensor

• Quad-Core Cortex ARM CPU Mali400 MP2 GPU
• 2GB RAM
• 8GB FLASH
• Android 8.1 Oreo
• Ethernet (Eingebaut)
• Wi-Fi 802.11 b/g/n
• Bluetooth 4.x
• Z-Wave
• ULE
• DECT

SMART HOME - Modul Z-Wave / KNX, Erweiterung für CO3109-7E

Diese Erweiterung ermöglicht eine Kommunikation zwischen einem funkgesteuerten Smart Home System und einem busfähigen KNX System. Die Schnittstelle wird KNX-seitig über die ETS- Software programmiert. Die Schnittstelle wird mechanisch über einen Steckkontakt mit der Smart Home Zentrale verbunden. Danach kann mit der Programmierung begonnen werden.

Technische Daten

• Betriebsspannung: Versorgung über Z-Wave Zentrale
• KNX-Busspannung: Versorgung über KNX Linienspannungsversorgung
• Kommunikation: bidirektional, mit Statusmeldung
• Teilnehmer: max. 250 KNX Teilnehmer anschließbar
• Anzeige: LED für KNX Kommunikation

SMART HOME - Modul Zigbee, Erweiterung für CO3109-7E

ZigBee - Erweiterung für die Zipabox.

ZigBee ist eine energiesparende und kabellose Funktechnologie auf Mesh-Netzwerk-Basis, genau wie Z-Wave.
Mit dem ZigBee Modul ist es möglich Zigbee Geräte wie z.B. die Philips Hue oder die Osram Lampen zu steuern.

Fakten:
• Erweiterungsmodul für Zipabox
• Bis zu 65535 ZigBee Geräte
• Bidirektionale Kommunikation

Technische Daten:
• Stromversorgung: Zipabox
• Protokoll: ZigBee
• Frequenz: ZigBee 2,4 GHz
• Stromverbrauch im Standby: < 0.5 W
• Maße: 86 x 30 x 46mm
• Gewicht: 62g

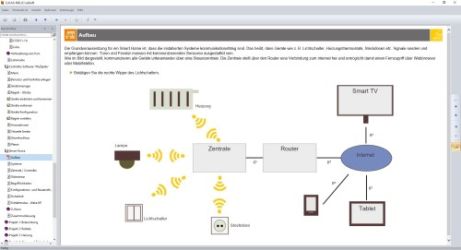

Interactive Lab Assistant: Smart Home Funk

Das Lernprogramm läuft innerhalb eines vorbereiteten Browsers zur Steuerung, Verwaltung und Anzeige des Lernprogramms und der virtuellen Instrumente. Eine umfangreiche Auswertung der Lernergebnisse der einzelnen Schüler muss möglich sein. Ausgewertet werden dabei die im Kurs enthaltenen Testfragen.

Netzanschluss einphasig mit Schalter, Leitungsschutzschalter, Schuko-Steckdose

Versorgungsmodul Zuleitung 230 V/50 Hz, 1,5 m für einphasige Versuchsaufbauten.

• LS-Automat: 10 A
• Hauptschalter
• Schutzkontaktsteckdose
• Verpolungskontrollleuchte
• Ausgänge: 4mm Sicherheitsbuchsen
• Maße: 297 x 114 x 80 mm, HxBxT
• Gewicht: 0,8 kg

WLAN Access Point mit integriertem Router, Ethernet-Switch und DSL-Modem

Der Router mit integriertem VDSL/ADSL2+ - Modem und WLAN Access Point ist eine aktive Komponente zur Anbindung eines lokalen kabelgebundenen oder WLAN-Netzwerkes an den ADSL-Zugangsdienst.

Leistungsmerkmale:

• Schnelles Internet dank VDSL- und ADSL2+-Modem
• Routerbetrieb auch mit Kabelmodem oder UMTS-Stick
• Neueste WLAN N-Technologie für Übertragungen von bis zu 450 MBit/s und deutlich größere WLAN-Reichweite
• WLAN N für 2,4-GHz- oder 5-GHz-Einsatz
• Mediaserver für Musik, Bilder und Filme im Netzwerk
• 2 USB-Anschlüsse für Drucker und Speicher im Netzwerk
• Ab Werk sicher dank aktivierter WPA2-Verschlüsselung
• Integriert iPhone und Android-Smartphones über WLAN in das Heimnetz und ermöglicht Internettelefonie
• Einfaches Einrichten über Browseroberfläche


Messleitungs- und Brückensteckersatz 2/4mm für Smart Home

Satz Sicherheitsmessleitungen und Brückensteckern mit stapelbaren 2- und 4 mm Lamellen- Steckern und hochflexibler, doppelt isolierter Leitung, bestehend aus:

Leitungen 4 mm:

• 5x 25 cm lang, braun, 4 mm
• 3 x 25 cm lang, blau, 4 mm
• 4 x 25 cm lang, schwarz, 4 mm
• 1x 50 cm lang, braun, 4 mm
• 1 x 50 cm lang, blau, 4 mm
• 1 x 50 cm lang, grün/gelb, 4 mm

Leitungen 2 mm:

• 4 x 30 cm lang, schwarz, 2 mm
• 4 x 3 cm lang, schwarz, 2 mm

Brückenstecker:

• 3 x schwarz, 4/19 mm
• 4 x blau, 4/19 mm
• 4 x braun, 4/19 mm
• 4 x grün/gelb, 4/19 mm

Technische Daten

• Leitungsquerschnitt für 4mm- Leitungen 2,5 mm²
• Leitungsquerschnitt für 2mm- Leitungen 0,5 mm²
• Bemessungsdaten für 4mm-Leitungen: 600V CAT II, 32A
• Bemessungsdaten für 2mm-Leitungen: 600V CAT II, 10A

Mobiler Experimentierstand, Aluprofil, 3-etagig, 6 Steckdosen, 1250x700x1995mm

Hochwertiger, fahrbarer Experimentier- und Demostand der SybaPro Reihe mit Aluprofil-Tischbeinen und unterer Ablageplatte.
Dieser Wagen ist für die Aufnahme von Hängeunterschränken geeignet und kompatibel zu allen An- und Ausbauteilen des SybaPro Systems.

Im Lieferumfang sind ein Ablageboden, ein Winkel zu PC-Fixierung sowie ein Messleitungshalter enthalten.

Tischplatte + Ablageboden:

• 30 mm-Platten aus hochverdichteter, mehrschichtiger Feinspanplatte nach DIN EN 438-1
• Farbe Grau, RAL 7035, mit beidseitiger, 0,8 mm leichtstrukturierter Schichtstoffbelag (Resopal) nach DIN 16926
• Beständig gegen eine Vielzahl von Chemikalien und Reagenzien, wie verdünnte Säure und Laugen
• Hitzeunempfindlich, z.B. gegen flüssiges Lötzinn sowie punktförmige Erwärmung durch Lötkolben oder Zigarettenglut
• Einfassung der Platte mit massiver, schlagzäher Schutzkante aus 3 mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047
• Belag und Umleimer sind PVC frei
• Spannungsversorgung mit 6-fach Steckdosenleiste, montiert unterhalb der Tischplatte, 2 m Zuleitung und Schuko-Stecker

Gestell:

• 2 Alu-Strangpressprofil mit Vielnutprofilierung 1800 x 120 x 40 mm (BxHxT)
• 8 gleichwertige Nuten im Alu-Strangpressprofil (3 je Seite + 1 je Kopfseite)
• Nuten zur Aufnahme von industriegenormten Halterungen
• 4 Stück Alu H-Profile, 1150 mm, für 3-etagige Anordnung von DIN A4 Experimentierplatten
• Freier Platz zur Ergänzung eines Energieversorgungskanals
• Tischfüße aus Rechteckrohr mit 4 lenkbaren Doppelrollen, davon 2 gebremst
• Tischzarge aus stabiler, umlaufender Rechteckrohrkombination
• Säurebeständige Epoxidharzbeschichtung von ca. 80 µm, Farbe RAL 7047

Messleitungshalter:

• Breite 200 mm mit 12 Kabelführungsnuten zur Aufnahme von 48 x 4 mm-Sicherheitsmessleitungen

PC-Fixierungswinkel:

• Mit 3 angeschraubten Gummistopper, Maße ca. 65 x 65 x 114 mm (fixiert den PC von oben)

Eigenschaften der Anbauteile:

• Messleitungshalter und PC-Fixierungswinkel sind in der Montagehöhe am Aluprofil verstellbar
• jeweils links oder rechts montierbar, inklusive Befestigungsmaterial
• Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80 µm, Farbe RAL 7047

Abmessungen:

• Tischplattenhöhe 760 mm
• 1250 x 1970 x 700 mm (B x H x T)

Dieser mobile Experimentierstand wird bereits montiert geliefert.

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

Schwenkbare Monitorhalterung zur Montage an Aluprofilen des SybaPRO Systems. Ermöglicht die optimale Positionierung des Monitors für ermüdungsarmes Arbeiten und Experimentieren.

• Faltarm mit 2-teiligem Gelenk
• Schnellverschluss für stufenlose Höhenverstellung am Alu – Strangpressprofil
• VESA Befestigung 7,5 x 7,5 cm
• inkl. Adapter von VESA 75 (7,5x7,5) auf VESA 100 (10x10)
• 2 Kabelspangen zur Kabelführung am Haltearm
• Belastbar bis 15 kg / 33 lbs
• Der TFT Monitor kann parallel zur Tischkante gedreht werden
• Abstand von 105 bis 480 mm stufenlos verstellbar

Zusätzlich enthalten: Kabelführungsset zur geführten Kabelverlegung an den Alu-Profilen der Laborsysteme der SybaPro-Serie

Set bestehend aus:

• 3 Kabelbinderkreuzblöcke für die vordere/hintere Nut des Alu-Profils
• 3 Kabelbinderkreuzblöcke für die seitlichen Nuten des Alu-Profils
• 12 Kabelbinder
• 4 Aluminiumabdeckprofile zur Verschließung/Kabelverlegung innerhalb der Nuten des Alu-Profils
• inkl. Montageanleitung

Schutzhülle für den mobilen Experimentierstand - 3-etagig

Schutzhülle für den mobilen Experimentierstand 3-etagig (ST7200-3A)

• Schutz der Geräte vor Staub und Feuchtigkeit
• Sichtschutz (Schutzhülle darf nicht transparent sein, Blickdicht)
• Farbe: Dunkelgrau matt mit Siebdruck
• Material: Polyamidgewebe mit PU-Beschichtung
• Hochreißfest, imprägniert, abwaschbar, wasserdicht
