Automatisierungstechnik, Mechatronik, Prozesstechnik

IPA 24 Produktionsanlage mit 4 Subsystemen

IPA 24 Produktionsanlage mit 4 Subsystemen

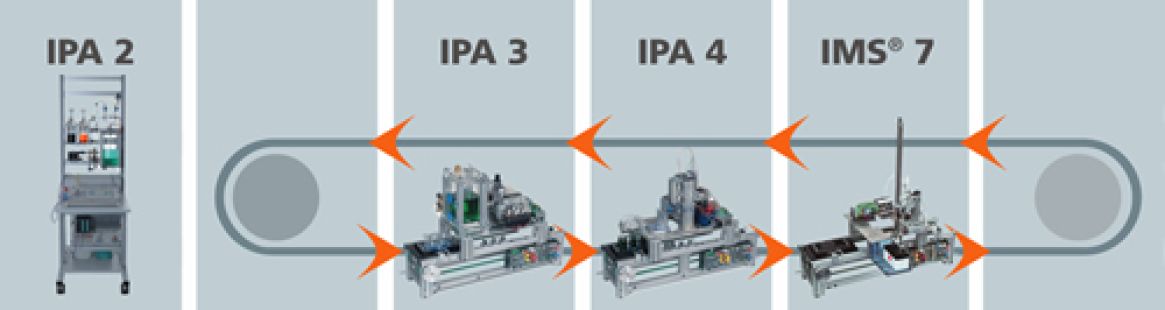

Die Anlage kann zur vollautomatischen Fertigung eines Sixpacks eingesetzt werden. IPA 24 besteht aus den Subsystemen Mischen, Abfüllen, Verkorken und Handhaben. Alle Subsysteme können einzeln eingesetzt oder miteinander kombiniert werden. Für den Transport des Sixpacks zwischen den einzelnen Subsystemen kommt ein Transportsystem mit Werkstückträgern auf Doppelgurttransportbändern zum Einsatz.

Mit dieser Trainingsanlage werden industrielle Abläufe einer komplexen Fließfertigung wirklichkeitsnah nachgebildet. Es werden ausschließlich industrietypische Aktoren und Sensoren verwendet. Auch für die Steuerung der Anlage kommen industrietypische SPS-Systeme mit Profibus und Dezentraler Peripherie zum Einsatz. Optionale Erweiterungen weiterer, moderner, industrieller Kommunikationssysteme sind vorgesehen. Das System fördert das Erlernen von Kompetenzen in Teamwork und befähigt Schüler und Studenten, sich selbständig die Grundlagen zur Beherrschung prozesstechnischer Systeme anzueignen.

Jedes Subsystem ist so beschaffen, dass beginnend mit einfachen Operationen und Sequenzen der Automation der Student Schritt für Schritt die erforderlichen Fertigkeiten und Kenntnisse bis zum Erstellen eines komplexen Automatikprogramms erlernt. Die standardisierten Schnittstellen ermöglichen den Einsatz unterschiedlicher industrieller SPS-Steuerungsgeräte oder den Einsatz des UniTrain-I Systems.

  • Transportsystem: Doppelgurttransportbänder mit Gleichstromantriebsmotoren und drehzahlvariablem Drehstromantriebsmotor.

  • Identsystem: Als Option kann ein RFID-Identsystem installiert werden

  • Anbindung des Prozessleitstands an TCP/IP

  • IPA 2 Subsystem Mischen

  • IPA 3 Subsystem Abfüllen

  • IPA 4 Subsystem Verkorken

  • IMS 7 Subsystem Handhaben


IPA 2 Station Mischen
1
IPA Station Mischen
IPA Station Mischen LM9551
IPA 3 Station Abfüllen
1
IPA Station Flaschen Abfüllen
IPA Station Flaschen Abfüllen LM9552
IPA 4 Station Verkorken
1
IPA Station Verkorken
IPA Station Verkorken LM9553
IMS 1.2 Transportsystem DC
4
Doppelgurt-Transportbandsegment 24V
Doppelgurt-Transportbandsegment 24V LM9606
IMS 7 Subsystem Handhaben
1
Station Handhaben
Station Handhaben LM9683
Zubehör:
2
Doppelgurt-Förder-  bandsegment, passiv
Doppelgurt-Förder- bandsegment, passiv LM9603
2
Förderbandsegment   -Kurve 180 Grad
Förderbandsegment -Kurve 180 Grad LM9611
1
Werkstückträgerplatte
Werkstückträgerplatte LM9620
2
Sixpack für IPA
Sixpack für IPA LM9560
1
Palettengefäß für IPA
Palettengefäß für IPA LM9561
1
Verdichter, geräuscharm (Kompressor)
Verdichter, geräuscharm (Kompressor) SE2902-9L
1
Schlauch- und Zubehörsatz für mechatronische Systeme
Schlauch- und Zubehörsatz für mechatronische Systeme LM9670
2
IMS kapazitiver Sensor zu Band inkl. Halterung
IMS kapazitiver Sensor zu Band inkl. Halterung LM9678
4
Schnittstellenkabel25-polig, Sub-D-Buchse / Stecker
Schnittstellenkabel25-polig, Sub-D-Buchse / Stecker LM9061
12
Verbindungsleitung für PROFIBUS, pro Meter
Verbindungsleitung für PROFIBUS, pro Meter LM9181
6
Anschlussstecker für PROFIBUS mit PG-Buchse und Abschlusswiderstand
Anschlussstecker für PROFIBUS mit PG-Buchse und Abschlusswiderstand LM9182
1
Abisolierwerkzeug für PROFIBUS-Leitungen
Abisolierwerkzeug für PROFIBUS-Leitungen LM9184
7
Sicherheitsmessleitung 4mm, 100cm blau, 600 V, CAT III ~ 1000 V, CAT II / 32A
Sicherheitsmessleitung 4mm, 100cm blau, 600 V, CAT III ~ 1000 V, CAT II / 32A SO5126-9A
7
Sicherheitsmessleitung 4mm, 100cm rot, 600 V, CAT III ~ 1000 V, CAT II / 32A
Sicherheitsmessleitung 4mm, 100cm rot, 600 V, CAT III ~ 1000 V, CAT II / 32A SO5126-8U
2
Sicherheitsmessleitung 4mm, 150cm gelb, 600 V, CAT III ~ 1000 V, CAT II / 32A
Sicherheitsmessleitung 4mm, 150cm gelb, 600 V, CAT III ~ 1000 V, CAT II / 32A SO5126-9H
1
Sicherheitsmessleitung 4mm, 150cm grün, 600 V, CAT III ~ 1000 V, CAT II / 32A
Sicherheitsmessleitung 4mm, 150cm grün, 600 V, CAT III ~ 1000 V, CAT II / 32A SO5126-9P
1
Sicherheitsmessleitung 4mm, 150cm blau, 600 V, CAT III ~ 1000 V, CAT II / 32A
Sicherheitsmessleitung 4mm, 150cm blau, 600 V, CAT III ~ 1000 V, CAT II / 32A SO5126-9K
1
Konfiguration IPA 24
Konfiguration IPA 24 LA9624

In Gebieten mit hoher Luftfeuchtigkeit sollte zur Kondenswasservermeidung der Membrantrockner mit...   mehr

1
Membrantrockner IDG3 mit Schnellkupplung u. Filter AF20 mit Wasserabscheider
Membrantrockner IDG3 mit Schnellkupplung u. Filter AF20 mit Wasserabscheider LM9671
Medien:
1
Interactive Lab Assistant: IMS 1 Transportsystem (DC)
Interactive Lab Assistant: IMS 1 Transportsystem (DC) SO2800-5A
1
Interactive Lab Assistant: IMS 7 Station Handhaben
Interactive Lab Assistant: IMS 7 Station Handhaben SO2800-5G
1
Interactive Lab Assistant: IPA 2 Station Mischen
Interactive Lab Assistant: IPA 2 Station Mischen SO2805-4K
1
Interactive Lab Assistant: IPA 3 Station Abfüllen
Interactive Lab Assistant: IPA 3 Station Abfüllen SO2805-4L
1
Interactive Lab Assistant: IPA 4 Station Verkorken
Interactive Lab Assistant: IPA 4 Station Verkorken SO2805-4M
1
Interactive Lab Assistant: IPA Produktionsanlagen
Interactive Lab Assistant: IPA Produktionsanlagen SO2805-4P
1
QuickChart IMS 1.2 Transfersystem mit Gleichstromantrieb
QuickChart IMS 1.2 Transfersystem mit Gleichstromantrieb SO6200-1A
1
QuickChart IMS 7 Mechatronisches Subsystem Handhaben
QuickChart IMS 7 Mechatronisches Subsystem Handhaben SO6200-1G
1
QuickChart IPA 2 Mischen
QuickChart IPA 2 Mischen SO6200-2F
1
QuickChart IPA 3 Abfüllen
QuickChart IPA 3 Abfüllen SO6200-2G
1
QuickChart IPA 4 Verkorken
QuickChart IPA 4 Verkorken SO6200-2H
Speicherprogrammierbare Steuerung S7-300 mit Zubehör:
1
SIMATIC S7-314C-2 PN/DP 24 DE, 16 DA, 4 AE, 2 AA, 24V / 6 A Netzteil
SIMATIC S7-314C-2 PN/DP 24 DE, 16 DA, 4 AE, 2 AA, 24V / 6 A Netzteil CO3713-8L
1
IMS Anschlussmodul für SPS
IMS Anschlussmodul für SPS CO3713-7F
1
Touch Panel TP700 Comfort Trainer Package
Touch Panel TP700 Comfort Trainer Package CO3713-4P
1
SPS-S7 PC-Adapter mit USB/MPI-Umwandler
SPS-S7 PC-Adapter mit USB/MPI-Umwandler SO3713-5E
Software:
1
Software für Training 1x STEP 7, S7-Graph, S7-SCL, PLC-Sim(D,GB,F,E,I)
Software für Training 1x STEP 7, S7-Graph, S7-SCL, PLC-Sim(D,GB,F,E,I) SO6002-1Q
Medien:
1
QuickChart SiemensSPS S7 Board, Sicherheitshinweise
QuickChart SiemensSPS S7 Board, Sicherheitshinweise SO6200-5A
1
QuickChart Siemens SPS S7 Board, Montage und Inbetriebnahme
QuickChart Siemens SPS S7 Board, Montage und Inbetriebnahme SO6200-5B
1
QuickChart Touch Panel TP700
QuickChart Touch Panel TP700 SO6200-5H
1
CLC30 Grundlagen SPS, SIMATIC Gesamtdokumentation auf DVD (D,GB,F,E)
CLC30 Grundlagen SPS, SIMATIC Gesamtdokumentation auf DVD (D,GB,F,E) SO5155-1N
IMS Möbel
1
Mechatronik Aluprofil Wagen ohne Experimentierrahmen 600mm x 900mm (BxT)
Mechatronik Aluprofil Wagen ohne Experimentierrahmen 600mm x 900mm (BxT) ST7200-3R
1
Mobiler IMS Experimentierstand, SybaPro, 1200mm, 2 etagig. Experimentierrahmen
Mobiler IMS Experimentierstand, SybaPro, 1200mm, 2 etagig. Experimentierrahmen ST7200-3T
1
Mobiler IMS Experimentierstand, SybaPro, 1200mm
Mobiler IMS Experimentierstand, SybaPro, 1200mm ST7200-3U
IMS/IPA Test- und Fehlersimulator
1
IMS/IPA Test- und Fehlersimulator
IMS/IPA Test- und Fehlersimulator CO3713-7V
2
Serielles Schnittstellenkabel 9/9-pol.1,8m
Serielles Schnittstellenkabel 9/9-pol.1,8m LM9040
