CIM 22 Flexible Produktionsanlage mit 10 Subsystemen

CIM 22 Flexible Produktionsanlage mit 10 Subsystemen

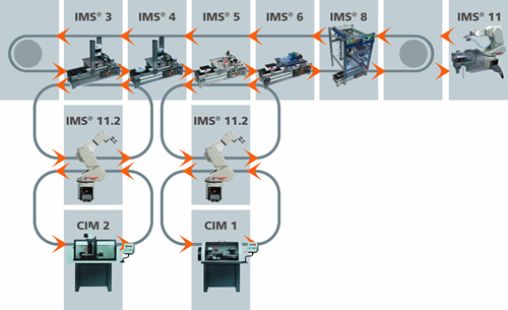

Die Anlage kann zur vollautomatischen Fertigung eines dreiteiligen Werkstücks von bis zu acht unterschiedlichen Endprodukten eingesetzt werden. CIM 22 besteht aus den Subsystemen Vereinzeln, Montieren, Bearbeiten, Prüfen, Lagern, Demontieren, Werkstückübergabe mit Roboter, Drehmaschine und Fräsmaschine. Alle Subsysteme können einzeln eingesetzt oder beliebig miteinander kombiniert werden. Für den Transport der Werkstücke zwischen den einzelnen Subsystemen kommt ein Transportsystem mit Werkstückträgern auf Doppelgurttransportbändern zum Einsatz. Für die Übergabe der Werkstücke von der Dreh-/Fräsmaschine zum IMS-Subsystem wird ein Roboter eingesetzt.

Mit dieser Trainingsanlage werden industrielle Abläufe einer komplexen Fließfertigung wirklichkeitsnah nachgebildet. Es werden ausschließlich industrietypische Aktoren und Sensoren verwendet. Auch für die Steuerung der Anlage kommen industrietypische SPS-Systeme mit Profibus und Dezentraler Peripherie zum Einsatz. Optionale Erweiterungen weiterer, moderner, industrieller Kommunikationssysteme sind vorgesehen. Das System fördert das Erlernen von Kompetenzen in Teamwork und befähigt Schüler und Studenten, sich selbständig die Grundlagen zur Beherrschung zerspanungstechnischer und mechatronischer Systeme anzueignen.

Jedes Subsystem ist so beschaffen, dass beginnend mit einfachen Operationen und Sequenzen der Automation der Student Schritt für Schritt die erforderlichen Fertigkeiten und Kenntnisse bis zum Erstellen eines komplexen Automatikprogramms erlernt. Die standardisierten Schnittstellen ermöglichen den Einsatz unterschiedlicher industrieller SPS-Steuerungsgeräte.

  • Transportsystem: Doppelgurttransportbänder mit Gleichstromantriebsmotoren und drehzahlvariablem Drehstromantriebsmotor.

  • Identsystem: Als Option kann ein RFID-Identsystem installiert werden

  • Identsystem: Zur Kontrolle der korrekt hergestellten Werkstücke kann der Vision Sensor eingesetzt werden

  • Leitebene: Erstellen von Fertigungsaufträgen am Leitstand-PC; Prozessvisualisierung und Betriebsdatenerfassung

  • Anbindung des Prozessleitstands an TCP/IP

  • IMS 3 Subsystem Vereinzeln

  • IMS 4 Subsystem Montieren

  • IMS 5 Subsystem Bearbeiten

  • IMS 6 Subsystem Prüfen

  • IMS 8 Subsystem Lagern

  • IMS 11 Subsystem Demontieren mit einem Roboter

  • IMS 11.2 Subsystem Roboter

  • CIM 1 Drehmaschine

  • CIM 2 Fräsmaschine


CIM 1 Drehmaschine
1
Drehmaschine mit professional-Drehsoftware
Drehmaschine mit professional-Drehsoftware LM9712
1
Automatisierungsrüstsatz CNC Drehmaschine
Automatisierungsrüstsatz CNC Drehmaschine LM9715
1
Unterschrank für CNC Werkzeugmaschinen
Unterschrank für CNC Werkzeugmaschinen LM9718
1
PROFIBUS DP Slave für Transportband 24V
PROFIBUS DP Slave für Transportband 24V SO9601
CIM 2 Fräsmaschine
1
Fräsmaschine mit professional-Frässoftware
Fräsmaschine mit professional-Frässoftware LM9720
1
Automatisierungsrüstsatz CNC Fräsmachine
Automatisierungsrüstsatz CNC Fräsmachine LM9722
1
Unterschrank für CNC Werkzeugmaschinen
Unterschrank für CNC Werkzeugmaschinen LM9718
1
PROFIBUS DP Slave für Transportband 24V
PROFIBUS DP Slave für Transportband 24V SO9601
IMS 1.2 Transportsystem DC
7
Doppelgurt-Transportbandsegment 24V
Doppelgurt-Transportbandsegment 24V LM9606
IMS 3 Subsystem Vereinzeln
1
Station Vereinzeln
Station Vereinzeln LM9680
IMS 4 Subsystem Oberteilmontage
1
Station Montieren
Station Montieren LM9681
IMS 5 Subsystem Bearbeiten
1
Station Bearbeiten
Station Bearbeiten LM9682
IMS 6 Subsystem Prüfen
1
Station Prüfen
Station Prüfen LM9684
IMS 8 Subsystem Lagern
1
Hochregallager mit  20 Lagerplätzen
Hochregallager mit 20 Lagerplätzen LM9641
IMS 11 Subsystem Demontage mit einem Roboter
1
Station Zerlegen für Roboter
Station Zerlegen für Roboter LM9637
1
Industrie Roboter RS03N (modifizierte Version), 6 Achsen, 3kg
Industrie Roboter RS03N (modifizierte Version), 6 Achsen, 3kg LM9661
1
Sauggreifer für LM9661
Sauggreifer für LM9661 LM9663
1
IMS Befestigungsplatte für Roboter
IMS Befestigungsplatte für Roboter LM9667
IMS 11.2 Subsystem Roboter
2
Industrie Roboter RS03N (modifizierte Version), 6 Achsen, 3kg
Industrie Roboter RS03N (modifizierte Version), 6 Achsen, 3kg LM9661
2
Parallelgreifer für LM9661
Parallelgreifer für LM9661 LM9662
2
CIM Befestigungsplatte für Roboter
CIM Befestigungsplatte für Roboter LM9666
2
PROFIBUS DP Slave für Transportband 24V
PROFIBUS DP Slave für Transportband 24V SO9601
Zubehör:
3
Doppelgurt-Förder-  bandsegment, passiv
Doppelgurt-Förder- bandsegment, passiv LM9603
2
Förderbandsegment   -Kurve 180 Grad
Förderbandsegment -Kurve 180 Grad LM9611
5
Werkstückträgerplatte
Werkstückträgerplatte LM9620
5
Werkstück-Oberteil  weiß
Werkstück-Oberteil weiß LM9621
5
Werkstück-Oberteil  schwarz
Werkstück-Oberteil schwarz LM9622
5
Werkstück-Unterteil weiß
Werkstück-Unterteil weiß LM9623
5
Werkstück-Unterteil schwarz
Werkstück-Unterteil schwarz LM9624
5
Werkstück Bolzen Kunststoff
Werkstück Bolzen Kunststoff LM9625
5
Werkstück Bolzen Metall
Werkstück Bolzen Metall LM9626
1
IMS Handbediengerät
IMS Handbediengerät LM9638
1
IMS Magnetischer Sensor zu Band inkl. Halterung
IMS Magnetischer Sensor zu Band inkl. Halterung LM9675
1
IMS kapazitiver Sensor zu Band inkl. Halterung
IMS kapazitiver Sensor zu Band inkl. Halterung LM9678
1
Verdichter, geräuscharm (Kompressor)
Verdichter, geräuscharm (Kompressor) SE2902-9L
1
Schlauch- und Zubehörsatz für mechatronische Systeme
Schlauch- und Zubehörsatz für mechatronische Systeme LM9670
2
Serielles Schnittstellenkabel 9/9-pol.1,8m
Serielles Schnittstellenkabel 9/9-pol.1,8m LM9040
10
Schnittstellenkabel25-polig, Sub-D-Buchse / Stecker
Schnittstellenkabel25-polig, Sub-D-Buchse / Stecker LM9061
2
USB-RS232 Schnittstellenadapter mit SUB-D 9 polig
USB-RS232 Schnittstellenadapter mit SUB-D 9 polig LM9062
1
Konfiguration CIM 22
Konfiguration CIM 22 LA9722
1
Werkzeugsatz mit Material für Drehmaschinen
Werkzeugsatz mit Material für Drehmaschinen LM9713
1
Satz Schneidplatten für Drehmaschinen
Satz Schneidplatten für Drehmaschinen LM9714
1
Start-Set für Fräsmaschinen
Start-Set für Fräsmaschinen LM9723
1
Membrantrockner IDG3 mit Schnellkupplung u. Filter AF20 mit Wasserabscheider
Membrantrockner IDG3 mit Schnellkupplung u. Filter AF20 mit Wasserabscheider LM9671
IMS/IPA Test- und Fehlersimulator
1
IMS/IPA Test- und Fehlersimulator
IMS/IPA Test- und Fehlersimulator CO3713-7V
2
Serielles Schnittstellenkabel 9/9-pol.1,8m
Serielles Schnittstellenkabel 9/9-pol.1,8m LM9040
2
Schnittstellenkabel25-polig, Sub-D-Buchse / Stecker
Schnittstellenkabel25-polig, Sub-D-Buchse / Stecker LM9061
1
QuickChart IMS Test und Fehlersimulator
QuickChart IMS Test und Fehlersimulator SO6200-1Z
Speicherprogrammierbare Steuerung (SPS) für IMS Anlagen
1
SIMATIC S7-313C 2DP, 16 DE, 16 DA, Profibus, 24 V / 6 A Netzteil
SIMATIC S7-313C 2DP, 16 DE, 16 DA, Profibus, 24 V / 6 A Netzteil CO3713-8C
1
IMS Anschlussmodul für SPS
IMS Anschlussmodul für SPS CO3713-7F
