CIM 11 Drehmaschinen Produktionsanlage mit 3 Subsystemen

CIM 11 Drehmaschinen Produktionsanlage mit 3 Subsystemen

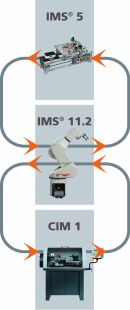

Die Anlage kann zur vollautomatischen Fertigung des Bolzens für die mechatronische Anlage eingesetzt werden. CIM 11 besteht aus den Subsystemen Bearbeiten, Werkstückübergabe mit Roboter und Drehmaschine. Die Subsysteme können einzeln eingesetzt oder miteinander zu einem Einheitssystem verbunden werden. Für den Transport der Werkstücke zum Subsystem kommt ein Transportsystem mit Werkstückträgern auf Doppelgurttransportbändern zum Einsatz. Für die Übergabe der Werkstücke von der Drehmaschine zum IMS-Subsystem wird ein Roboter eingesetzt.

Mit dieser Trainingsanlage werden industrielle Abläufe einer komplexen Fertigung wirklichkeitsnah nachgebildet. Die Herstellung des Werkstücks, die anschließende Übergabe und die Bearbeitung zum Endprodukt geschieht voll automatisch. Es ist kein Eingriff in den Prozessablauf mehr nötig. Auch für die Steuerung der Anlage kommen industrietypische SPS-Systeme mit Profibus und Dezentraler Peripherie zum Einsatz. Das System fördert das Erlernen von Kompetenzen in Teamwork und befähigt Schüler und Studenten, sich selbständig die Grundlagen zur Beherrschung zerspanungstechnischer und mechatronischer Systeme anzueignen.

Jedes Subsystem ist so beschaffen, dass beginnend mit einfachen Operationen und Sequenzen der Automation und Zerspanung der Student Schritt für Schritt die erforderlichen Fertigkeiten und Kenntnisse bis zum Erstellen eines komplexen Automatikprogramms erlernt. Die standardisierten Schnittstellen ermöglichen den Einsatz unterschiedlicher industrieller SPS-Steuerungsgeräte.

  • Transportsystem: Doppelgurttransportbänder mit Gleichstromantriebsmotoren und drehzahlvariablem Drehstromantriebsmotor.

  • Identsystem: Optional kann zur Kontrolle der korrekt hergestellten Werkstücke der Vision Sensor eingesetzt werden

  • IMS 5 Subsystem Bearbeiten

  • IMS 11.2 Subsystem Roboter

  • CIM 1 Drehmaschine


CIM 1 Drehmaschine
1
Drehmaschine mit professional-Drehsoftware
Drehmaschine mit professional-Drehsoftware LM9712
1
Automatisierungsrüstsatz CNC Drehmaschine
Automatisierungsrüstsatz CNC Drehmaschine LM9715
1
Unterschrank für CNC Werkzeugmaschinen
Unterschrank für CNC Werkzeugmaschinen LM9718
1
PROFIBUS DP Slave für Transportband 24V
PROFIBUS DP Slave für Transportband 24V SO9601
IMS 1 Transfersysteme
2
Doppelgurt-Transportbandsegment 24V
Doppelgurt-Transportbandsegment 24V LM9606
IMS 5 Subsystem Bearbeiten
1
Station Bearbeiten
Station Bearbeiten LM9682
IMS 11.2 Subsystem Roboter
1
Industrie Roboter RS03N (modifizierte Version), 6 Achsen, 3kg
Industrie Roboter RS03N (modifizierte Version), 6 Achsen, 3kg LM9661
1
Parallelgreifer für LM9661
Parallelgreifer für LM9661 LM9662
1
CIM Befestigungsplatte für Roboter
CIM Befestigungsplatte für Roboter LM9666
Zubehör:
1
Werkzeugsatz mit Material für Drehmaschinen
Werkzeugsatz mit Material für Drehmaschinen LM9713
1
Satz Schneidplatten für Drehmaschinen
Satz Schneidplatten für Drehmaschinen LM9714
1
Serielles Schnittstellenkabel 9/9-pol.1,8m
Serielles Schnittstellenkabel 9/9-pol.1,8m LM9040
2
Schnittstellenkabel25-polig, Sub-D-Buchse / Stecker
Schnittstellenkabel25-polig, Sub-D-Buchse / Stecker LM9061
1
USB-RS232 Schnittstellenadapter mit SUB-D 9 polig
USB-RS232 Schnittstellenadapter mit SUB-D 9 polig LM9062
1
Werkstückträgerplatte
Werkstückträgerplatte LM9620
1
Werkstück-Oberteil  weiß
Werkstück-Oberteil weiß LM9621
1
Werkstück-Unterteil schwarz
Werkstück-Unterteil schwarz LM9624
1
Werkstück Bolzen Kunststoff
Werkstück Bolzen Kunststoff LM9625
1
Werkstück Bolzen Metall
Werkstück Bolzen Metall LM9626
1
Verdichter, geräuscharm (Kompressor)
Verdichter, geräuscharm (Kompressor) SE2902-9L
1
Schlauch- und Zubehörsatz für mechatronische Systeme
Schlauch- und Zubehörsatz für mechatronische Systeme LM9670
1
Konfiguration CIM 11
Konfiguration CIM 11 LA9711
1
Membrantrockner IDG3 mit Schnellkupplung u. Filter AF20 mit Wasserabscheider
Membrantrockner IDG3 mit Schnellkupplung u. Filter AF20 mit Wasserabscheider LM9671
Speicherprogrammierbare Steuerung (SPS) für IMS Anlagen
1
SIMATIC S7-313C 2DP, 16 DE, 16 DA, Profibus, 24 V / 6 A Netzteil
SIMATIC S7-313C 2DP, 16 DE, 16 DA, Profibus, 24 V / 6 A Netzteil CO3713-8C
1
IMS Anschlussmodul für SPS
IMS Anschlussmodul für SPS CO3713-7F
1
Software für Training 1x STEP 7, S7-Graph, S7-SCL, PLC-Sim(D,GB,F,E,I)
Software für Training 1x STEP 7, S7-Graph, S7-SCL, PLC-Sim(D,GB,F,E,I) SO6002-1Q
1
SPS-S7 PC-Adapter mit USB/MPI-Umwandler
SPS-S7 PC-Adapter mit USB/MPI-Umwandler SO3713-5E
5
Verbindungsleitung für PROFIBUS, pro Meter
Verbindungsleitung für PROFIBUS, pro Meter LM9181
4
Anschlussstecker für PROFIBUS mit PG-Buchse und Abschlusswiderstand
Anschlussstecker für PROFIBUS mit PG-Buchse und Abschlusswiderstand LM9182
1
Abisolierwerkzeug für PROFIBUS-Leitungen
Abisolierwerkzeug für PROFIBUS-Leitungen LM9184
4
Sicherheitsmessleitung 4mm, 100cm blau, 600 V, CAT III ~ 1000 V, CAT II / 32A
Sicherheitsmessleitung 4mm, 100cm blau, 600 V, CAT III ~ 1000 V, CAT II / 32A SO5126-9A
4
Sicherheitsmessleitung 4mm, 100cm rot, 600 V, CAT III ~ 1000 V, CAT II / 32A
Sicherheitsmessleitung 4mm, 100cm rot, 600 V, CAT III ~ 1000 V, CAT II / 32A SO5126-8U
IMS Möbel
1
Mobiler IMS Experimentierstand, SybaPro, 1200mm, 2 etagig. Experimentierrahmen
Mobiler IMS Experimentierstand, SybaPro, 1200mm, 2 etagig. Experimentierrahmen ST7200-3T
1
Mechatronik Aluprofil Wagen ohne Experimentierrahmen 600mm x 900mm (BxT)
Mechatronik Aluprofil Wagen ohne Experimentierrahmen 600mm x 900mm (BxT) ST7200-3R
Medien:
1
Interactive Lab Assistant: IMS 1 Transportsystem (DC)
Interactive Lab Assistant: IMS 1 Transportsystem (DC) SO2800-5A
1
Interactive Lab Assistant: IMS 5 Station Bearbeiten
Interactive Lab Assistant: IMS 5 Station Bearbeiten SO2800-5E
1
Handbuch CIM1 Inbetriebnahme einer Drehmaschine
Handbuch CIM1 Inbetriebnahme einer Drehmaschine SH5004-9K
1
Handbuch IMS11.2 Inbetriebnahme Roboter
Handbuch IMS11.2 Inbetriebnahme Roboter SH5004-9M
1
Interactive Lab Assistant: CIM1 Grundlagen Drehen
Interactive Lab Assistant: CIM1 Grundlagen Drehen SO2800-4A
1
QuickChart IMS 1.2 Transfersystem mit Gleichstromantrieb
QuickChart IMS 1.2 Transfersystem mit Gleichstromantrieb SO6200-1A
1
QuickChart IMS 5 Mechatronisches Subsystem Bearbeiten
QuickChart IMS 5 Mechatronisches Subsystem Bearbeiten SO6200-1E
Optionales Zubehör:
1
Batterieset für Industrie Roboter RS03N (E-Controller)
Batterieset für Industrie Roboter RS03N (E-Controller) LM9664
1
Inbusschlüsselsatz
Inbusschlüsselsatz LM9716
1
Messschieber
Messschieber LM9717
1
K-ROSET - Multi  Software zur Roboterprogrammierung in 3D (JAP, ENU)
K-ROSET - Multi Software zur Roboterprogrammierung in 3D (JAP, ENU) SO6002-4A
1
Drehmaschinen Programmiersoftware mit 3D-Simulation
Drehmaschinen Programmiersoftware mit 3D-Simulation SO4002-2A
