IMS 28 Anlage mit 8 Subsystemen

IMS 28 Anlage mit 8 Subsystemen

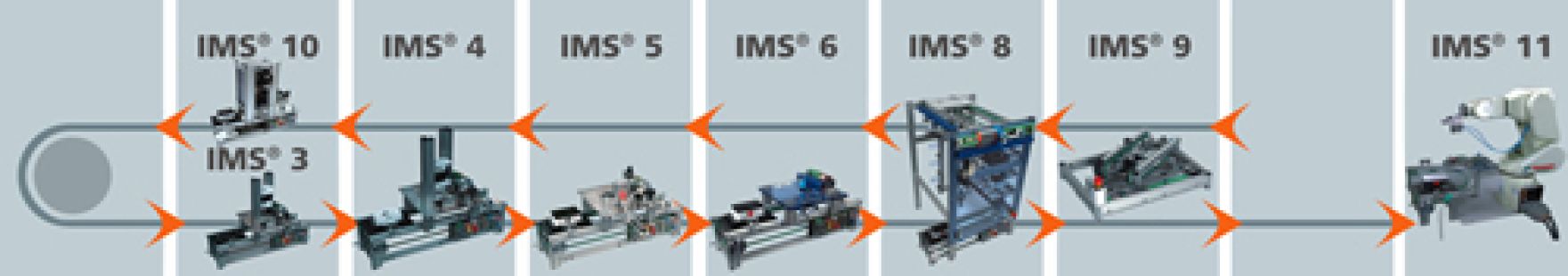

Die Anlage kann zur vollautomatischen Fertigung eines dreiteiligen Werkstücks von bis zu acht unterschiedlichen Endprodukten eingesetzt werden. IMS 28 besteht aus den Subsystemen Vereinzeln, Montieren, Bearbeiten, Prüfen, Lagern, Rangieren, Puffern und Demontieren. Alle Subsysteme können einzeln eingesetzt oder beliebig miteinander kombiniert werden. Für den Transport der Werkstücke zwischen den einzelnen Subsystemen kommt ein Transportsystem mit Werkstückträgern auf Doppelgurttransportbändern zum Einsatz.

Mit dieser Trainingsanlage werden industrielle Abläufe einer komplexen Fließfertigung wirklichkeitsnah nachgebildet. Es werden ausschließlich industrietypische Aktoren und Sensoren verwendet. Auch für die Steuerung der Anlage kommen industrietypische SPS-Systeme mit Profibus und Dezentraler Peripherie zum Einsatz. Optionale Erweiterungen weiterer, moderner, industrieller Kommunikationssysteme sind vorgesehen. Das System fördert das Erlernen von Kompetenzen in Teamwork und befähigt Schüler und Studenten, sich selbständig die Grundlagen zur Beherrschung mechatronischer Systeme anzueignen.

Jedes Subsystem ist so beschaffen, dass beginnend mit einfachen Operationen und Sequenzen der Automation der Student Schritt für Schritt die erforderlichen Fertigkeiten und Kenntnisse bis zum Erstellen eines komplexen Automatikprogramms erlernt. Die standardisierten Schnittstellen ermöglichen den Einsatz unterschiedlicher industrieller SPS-Steuerungsgeräte oder den Einsatz des UniTrain-I Systems.

  • Transportsystem: Doppelgurttransportbänder mit Gleichstromantriebsmotoren und drehzahlvariablem Drehstromantriebsmotor.

  • Identsystem: Sechs Werkstückträger sind mit einem Festcode ausgestattet. An zwei Stationen kann jeweils eine Leseeinheit montiert werden.

  • Identsystem: Als Option kann ein RFID-Identsystem installiert werden

  • Leitebene: Erstellen von Fertigungsaufträgen am Leitstand-PC; Prozessvisualisierung und Betriebsdatenerfassung

  • Anbindung des Prozessleitstands an TCP/IP

  • IMS 1.2 Transportsystem DC

  • IMS 3 Subsystem Vereinzeln

  • IMS 4 Subsystem Montieren

  • IMS 5 Subsystem Bearbeiten

  • IMS 6 Subsystem Prüfen

  • IMS 8 Subsystem Lagern

  • IMS 9 Rangieren

  • IMS 10 Puffern

  • IMS 11 Subsystem Demontage


IMS 1.2 Transportsystem DC
8
Doppelgurt-Transportbandsegment 24V
Doppelgurt-Transportbandsegment 24V LM9606
IMS 3 Subsystem Vereinzeln
1
Station Vereinzeln
Station Vereinzeln LM9680
IMS 4 Subsystem Oberteilmontage
1
Station Montieren
Station Montieren LM9681
IMS 5 Subsystem Bearbeiten
1
Station Bearbeiten
Station Bearbeiten LM9682
IMS 6 Subsystem Prüfen
1
Station Prüfen
Station Prüfen LM9684
IMS 8 Subsystem Lagern
1
Hochregallager mit  20 Lagerplätzen
Hochregallager mit 20 Lagerplätzen LM9641
IMS 9 Subsystem Rangieren
1
Rangiereinheit
Rangiereinheit LM9614
IMS 10 Subsystem Puffern
1
Station Materialpuffer
Station Materialpuffer LM9687
IMS 11 Subsystem Demontage mit einem Roboter
1
Station Zerlegen für Roboter
Station Zerlegen für Roboter LM9637
2
Schnittstellenkabel25-polig, Sub-D-Buchse / Stecker
Schnittstellenkabel25-polig, Sub-D-Buchse / Stecker LM9061
1
Industrie Roboter Kuka KR6 R700 sixx, 6 Achsen, 6kg
Industrie Roboter Kuka KR6 R700 sixx, 6 Achsen, 6kg LM9691
1
Sauggreifer für LM9661/LM9691
Sauggreifer für LM9661/LM9691 LM9663
1
Mobiler Experimentierstand mit Schutzumhausung für die Robotik, SybaPro, 1200mm
Mobiler Experimentierstand mit Schutzumhausung für die Robotik, SybaPro, 1200mm ST7200-3Q
1
Interactive Lab Assistant: CRK10 Projektierung Kuka Roboter
Interactive Lab Assistant: CRK10 Projektierung Kuka Roboter SO2800-4S
1
QuickChart CRK 10 Kuka Roboter
QuickChart CRK 10 Kuka Roboter SO6200-2M
Zubehör:
1
Sicherheitspaket aus Lichtvorhang und Montagesatz für Industrieroboter
Sicherheitspaket aus Lichtvorhang und Montagesatz für Industrieroboter LM9665
3
Doppelgurt-Förder-  bandsegment, passiv
Doppelgurt-Förder- bandsegment, passiv LM9603
1
Förderbandsegment   -Kurve 180 Grad
Förderbandsegment -Kurve 180 Grad LM9611
6
Werkstückträgerplatte
Werkstückträgerplatte LM9620
5
Werkstück-Oberteil  weiß
Werkstück-Oberteil weiß LM9621
5
Werkstück-Oberteil  schwarz
Werkstück-Oberteil schwarz LM9622
5
Werkstück-Unterteil weiß
Werkstück-Unterteil weiß LM9623
5
Werkstück-Unterteil schwarz
Werkstück-Unterteil schwarz LM9624
5
Werkstück Bolzen Kunststoff
Werkstück Bolzen Kunststoff LM9625
5
Werkstück Bolzen Metall
Werkstück Bolzen Metall LM9626
2
Ident Leseeinheit   4 Bit
Ident Leseeinheit 4 Bit LM9635
1
IMS Handbediengerät
IMS Handbediengerät LM9638
1
IMS kapazitiver Sensor zu Band inkl. Halterung
IMS kapazitiver Sensor zu Band inkl. Halterung LM9678
1
IMS Magnetischer Sensor zu Band inkl. Halterung
IMS Magnetischer Sensor zu Band inkl. Halterung LM9675
1
Verdichter, geräuscharm (Kompressor)
Verdichter, geräuscharm (Kompressor) SE2902-9L
1
Schlauch- und Zubehörsatz für mechatronische Systeme
Schlauch- und Zubehörsatz für mechatronische Systeme LM9670
2
Serielles Schnittstellenkabel 9/9-pol.1,8m
Serielles Schnittstellenkabel 9/9-pol.1,8m LM9040
10
Schnittstellenkabel25-polig, Sub-D-Buchse / Stecker
Schnittstellenkabel25-polig, Sub-D-Buchse / Stecker LM9061
1
Konfiguration IMS 28
Konfiguration IMS 28 LA9528
1
Membrantrockner IDG3 mit Schnellkupplung u. Filter AF20 mit Wasserabscheider
Membrantrockner IDG3 mit Schnellkupplung u. Filter AF20 mit Wasserabscheider LM9671
IMS/IPA Test- und Fehlersimulator
1
IMS/IPA Test- und Fehlersimulator
IMS/IPA Test- und Fehlersimulator CO3713-7V
2
Serielles Schnittstellenkabel 9/9-pol.1,8m
Serielles Schnittstellenkabel 9/9-pol.1,8m LM9040
2
Schnittstellenkabel25-polig, Sub-D-Buchse / Stecker
Schnittstellenkabel25-polig, Sub-D-Buchse / Stecker LM9061
1
QuickChart IMS Test und Fehlersimulator
QuickChart IMS Test und Fehlersimulator SO6200-1Z
Speicherprogrammierbare Steuerung (SPS) für IMS Anlagen
1
SIMATIC S7-313C 2DP, 16 DE, 16 DA, Profibus, 24 V / 6 A Netzteil
SIMATIC S7-313C 2DP, 16 DE, 16 DA, Profibus, 24 V / 6 A Netzteil CO3713-8C
1
IMS Anschlussmodul für SPS
IMS Anschlussmodul für SPS CO3713-7F
1
Software für Training 1x STEP 7, S7-Graph, S7-SCL, PLC-Sim(D,GB,F,E,I)
Software für Training 1x STEP 7, S7-Graph, S7-SCL, PLC-Sim(D,GB,F,E,I) SO6002-1Q
1
SPS-S7 PC-Adapter mit USB/MPI-Umwandler
SPS-S7 PC-Adapter mit USB/MPI-Umwandler SO3713-5E
20
Verbindungsleitung für PROFIBUS, pro Meter
Verbindungsleitung für PROFIBUS, pro Meter LM9181
10
Anschlussstecker für PROFIBUS mit PG-Buchse und Abschlusswiderstand
Anschlussstecker für PROFIBUS mit PG-Buchse und Abschlusswiderstand LM9182
1
Abisolierwerkzeug für PROFIBUS-Leitungen
Abisolierwerkzeug für PROFIBUS-Leitungen LM9184
10
Sicherheitsmessleitung 4mm, 100cm blau, 600 V, CAT III ~ 1000 V, CAT II / 32A
Sicherheitsmessleitung 4mm, 100cm blau, 600 V, CAT III ~ 1000 V, CAT II / 32A SO5126-9A
10
Sicherheitsmessleitung 4mm, 100cm rot, 600 V, CAT III ~ 1000 V, CAT II / 32A
Sicherheitsmessleitung 4mm, 100cm rot, 600 V, CAT III ~ 1000 V, CAT II / 32A SO5126-8U
IMS Möbel
2
Mobiler IMS Experimentierstand, SybaPro, 1200mm, 2 etagig. Experimentierrahmen
Mobiler IMS Experimentierstand, SybaPro, 1200mm, 2 etagig. Experimentierrahmen ST7200-3T
3
Mobiler IMS Experimentierstand, SybaPro, 1200mm
Mobiler IMS Experimentierstand, SybaPro, 1200mm ST7200-3U
