IMS 26 Anlage mit 6 Subsystemen

IMS 26 Anlage mit 6 Subsystemen

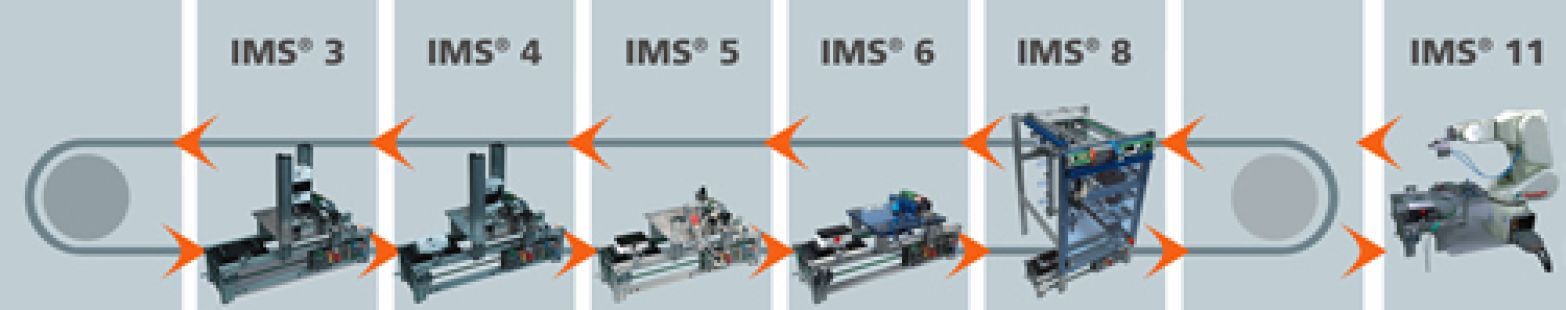

Die Anlage kann zur vollautomatischen Fertigung eines dreiteiligen Werkstücks von bis zu acht unterschiedlichen Endprodukten eingesetzt werden. IMS 26 besteht aus den Subsystemen Vereinzeln, Montieren, Bearbeiten, Prüfen Lagern und Demontieren. Alle Subsysteme können einzeln eingesetzt oder beliebig miteinander kombiniert werden. Für den Transport der Werkstücke zwischen den einzelnen Subsystemen kommt ein Transportsystem mit Werkstückträgern auf Doppelgurttransportbändern zum Einsatz.

Mit dieser Trainingsanlage werden industrielle Abläufe einer komplexen Fließfertigung wirklichkeitsnah nachgebildet. Es werden ausschließlich industrietypische Aktoren und Sensoren verwendet. Auch für die Steuerung der Anlage kommen industrietypische SPS-Systeme mit Profibus und Dezentraler Peripherie zum Einsatz. Optionale Erweiterungen weiterer, moderner, industrieller Kommunikationssysteme sind vorgesehen. Das System fördert das Erlernen von Kompetenzen in Teamwork und befähigt Schüler und Studenten, sich selbständig die Grundlagen zur Beherrschung mechatronischer Systeme anzueignen.

Jedes Subsystem ist so beschaffen, dass beginnend mit einfachen Operationen und Sequenzen der Automation der Student Schritt für Schritt die erforderlichen Fertigkeiten und Kenntnisse bis zum Erstellen eines komplexen Automatikprogramms erlernt. Die standardisierten Schnittstellen ermöglichen den Einsatz unterschiedlicher industrieller SPS-Steuerungsgeräte oder den Einsatz des UniTrain-I Systems.

  • Transportsystem: DoppelgurtfTransportbänder mit Gleichstromantriebsmotoren und drehzahlvariablem Drehstromantriebsmotor.

  • Identsystem: Sechs Werkstückträger sind mit einem Festcode ausgestattet. An den Stationen ist jeweils eine Leseeinheit montiert.

  • Identsystem: Als Option kann ein RFID-Identsystem installiert werden

  • Leitebene: Erstellen von Fertigungsaufträgen am Leitstand-PC; Prozessvisualisierung und Betriebsdatenerfassung

  • Anbindung des Prozessleitstands an TCP/IP

  • IMS 3 Subsystem Vereinzeln

  • IMS 4 Subsystem Montieren

  • IMS 5 Subsystem Bearbeiten

  • IMS 6 Subsystem Prüfen

  • IMS 8 Subsystem Lagern

  • IMS 11 Subsystem Demontage


IMS 1.2 Transportsystem DC
7
Doppelgurt-Transportbandsegment 24V
Doppelgurt-Transportbandsegment 24V LM9606
IMS 3 Subsystem Vereinzeln
1
Station Vereinzeln
Station Vereinzeln LM9680
IMS 4 Subsystem Oberteilmontage
1
Station Montieren
Station Montieren LM9681
IMS 5 Subsystem Bearbeiten
1
Station Bearbeiten
Station Bearbeiten LM9682
IMS 6 Subsystem Prüfen
1
Station Prüfen
Station Prüfen LM9684
IMS 8 Subsystem Lagern
1
Hochregallager mit  20 Lagerplätzen
Hochregallager mit 20 Lagerplätzen LM9641
IMS 11 Subsystem Demontage mit einem Roboter
1
Station Zerlegen für Roboter
Station Zerlegen für Roboter LM9637
1
Industrie Roboter RS03N (modifizierte Version), 6 Achsen, 3kg
Industrie Roboter RS03N (modifizierte Version), 6 Achsen, 3kg LM9661
1
Sauggreifer für LM9661
Sauggreifer für LM9661 LM9663
1
IMS Befestigungsplatte für Roboter
IMS Befestigungsplatte für Roboter LM9667
Zubehör:
1
Sicherheitspaket aus Lichtvorhang und Montagesatz für Industrieroboter
Sicherheitspaket aus Lichtvorhang und Montagesatz für Industrieroboter LM9665
3
Doppelgurt-Förder-  bandsegment, passiv
Doppelgurt-Förder- bandsegment, passiv LM9603
2
Förderbandsegment   -Kurve 180 Grad
Förderbandsegment -Kurve 180 Grad LM9611
5
Werkstückträgerplatte
Werkstückträgerplatte LM9620
5
Werkstück-Oberteil  weiß
Werkstück-Oberteil weiß LM9621
5
Werkstück-Oberteil  schwarz
Werkstück-Oberteil schwarz LM9622
5
Werkstück-Unterteil weiß
Werkstück-Unterteil weiß LM9623
5
Werkstück-Unterteil schwarz
Werkstück-Unterteil schwarz LM9624
5
Werkstück Bolzen Kunststoff
Werkstück Bolzen Kunststoff LM9625
5
Werkstück Bolzen Metall
Werkstück Bolzen Metall LM9626
1
IMS Handbediengerät
IMS Handbediengerät LM9638
1
IMS Magnetischer Sensor zu Band inkl. Halterung
IMS Magnetischer Sensor zu Band inkl. Halterung LM9675
1
IMS kapazitiver Sensor zu Band inkl. Halterung
IMS kapazitiver Sensor zu Band inkl. Halterung LM9678
1
Verdichter, geräuscharm (Kompressor)
Verdichter, geräuscharm (Kompressor) SE2902-9L
1
Schlauch- und Zubehörsatz für mechatronische Systeme
Schlauch- und Zubehörsatz für mechatronische Systeme LM9670
2
Serielles Schnittstellenkabel 9/9-pol.1,8m
Serielles Schnittstellenkabel 9/9-pol.1,8m LM9040
6
Schnittstellenkabel25-polig, Sub-D-Buchse / Stecker
Schnittstellenkabel25-polig, Sub-D-Buchse / Stecker LM9061
1
Konfiguration IMS 26
Konfiguration IMS 26 LA9526
1
Membrantrockner IDG3 mit Schnellkupplung u. Filter AF20 mit Wasserabscheider
Membrantrockner IDG3 mit Schnellkupplung u. Filter AF20 mit Wasserabscheider LM9671
IMS/IPA Test- und Fehlersimulator
1
IMS/IPA Test- und Fehlersimulator
IMS/IPA Test- und Fehlersimulator CO3713-7V
2
Serielles Schnittstellenkabel 9/9-pol.1,8m
Serielles Schnittstellenkabel 9/9-pol.1,8m LM9040
2
Schnittstellenkabel25-polig, Sub-D-Buchse / Stecker
Schnittstellenkabel25-polig, Sub-D-Buchse / Stecker LM9061
1
QuickChart IMS Test und Fehlersimulator
QuickChart IMS Test und Fehlersimulator SO6200-1Z
Speicherprogrammierbare Steuerung (SPS) für IMS Anlagen
1
SIMATIC S7-313C 2DP, 16 DE, 16 DA, Profibus, 24 V / 6 A Netzteil
SIMATIC S7-313C 2DP, 16 DE, 16 DA, Profibus, 24 V / 6 A Netzteil CO3713-8C
1
IMS Anschlussmodul für SPS
IMS Anschlussmodul für SPS CO3713-7F
1
SPS-S7 PC-Adapter mit USB/MPI-Umwandler
SPS-S7 PC-Adapter mit USB/MPI-Umwandler SO3713-5E
1
Software für Training 1x STEP 7, S7-Graph, S7-SCL, PLC-Sim(D,GB,F,E,I)
Software für Training 1x STEP 7, S7-Graph, S7-SCL, PLC-Sim(D,GB,F,E,I) SO6002-1Q
20
Verbindungsleitung für PROFIBUS, pro Meter
Verbindungsleitung für PROFIBUS, pro Meter LM9181
9
Anschlussstecker für PROFIBUS mit PG-Buchse und Abschlusswiderstand
Anschlussstecker für PROFIBUS mit PG-Buchse und Abschlusswiderstand LM9182
1
Abisolierwerkzeug für PROFIBUS-Leitungen
Abisolierwerkzeug für PROFIBUS-Leitungen LM9184
9
Sicherheitsmessleitung 4mm, 100cm blau, 600 V, CAT III ~ 1000 V, CAT II / 32A
Sicherheitsmessleitung 4mm, 100cm blau, 600 V, CAT III ~ 1000 V, CAT II / 32A SO5126-9A
9
Sicherheitsmessleitung 4mm, 100cm rot, 600 V, CAT III ~ 1000 V, CAT II / 32A
Sicherheitsmessleitung 4mm, 100cm rot, 600 V, CAT III ~ 1000 V, CAT II / 32A SO5126-8U
IMS Möbel
2
Mobiler IMS Experimentierstand, SybaPro, 1200mm, 2 etagig. Experimentierrahmen
Mobiler IMS Experimentierstand, SybaPro, 1200mm, 2 etagig. Experimentierrahmen ST7200-3T
2
Mobiler IMS Experimentierstand, SybaPro, 1200mm
Mobiler IMS Experimentierstand, SybaPro, 1200mm ST7200-3U
Medien:
1
Interactive Lab Assistant: IMS 1 Transportsystem (DC)
Interactive Lab Assistant: IMS 1 Transportsystem (DC) SO2800-5A
1
Interactive Lab Assistant: IMS 3 Station Vereinzeln
Interactive Lab Assistant: IMS 3 Station Vereinzeln SO2800-5C
1
Interactive Lab Assistant: IMS 4 Station Montieren
Interactive Lab Assistant: IMS 4 Station Montieren SO2800-5D
1
Interactive Lab Assistant: IMS 5 Station Bearbeiten
Interactive Lab Assistant: IMS 5 Station Bearbeiten SO2800-5E
1
Interactive Lab Assistant: IMS 6 Station Prüfen
Interactive Lab Assistant: IMS 6 Station Prüfen SO2800-5F
1
Interactive Lab Assistant: IMS 8 Station Lagern
Interactive Lab Assistant: IMS 8 Station Lagern SO2800-5H
