IMS 23 Anlage mit 3 Subsystemen

IMS 23 Anlage mit 3 Subsystemen

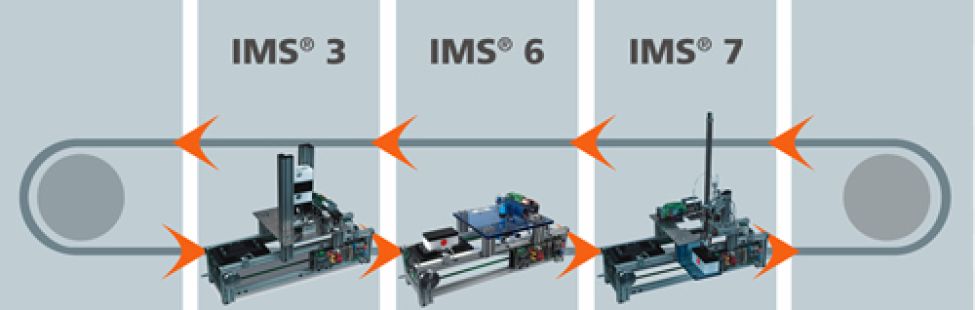

Die Anlage kann zur vollautomatischen Fertigung eines dreiteiligen Werkstücks von bis zu acht unterschiedlichen Endprodukten eingesetzt werden. IMS 23 besteht aus den Subsystemen Vereinzeln, Prüfen und Handhaben. Alle Subsysteme können einzeln eingesetzt oder beliebig miteinander kombiniert werden. Für den Transport der Werkstücke zwischen den einzelnen Subsystemen kommt ein Transportsystem mit Werkstückträgern auf Doppelgurttransportbändern zum Einsatz.

Mit dieser Trainingsanlage werden industrielle Abläufe einer komplexen Fließfertigung wirklichkeitsnah nachgebildet. Es werden ausschließlich industrietypische Aktoren und Sensoren verwendet. Auch für die Steuerung der Anlage kommen industrietypische SPS-Systeme mit Profibus und Dezentraler Peripherie zum Einsatz. Optionale Erweiterungen weiterer, moderner, industrieller Kommunikationssysteme sind vorgesehen. Das System fördert das Erlernen von Kompetenzen in Teamwork und befähigt Schüler und Studenten, sich selbständig die Grundlagen zur Beherrschung mechatronischer Systeme anzueignen.

Jedes Subsystem ist so beschaffen, dass beginnend mit einfachen Operationen und Sequenzen der Automation der Student Schritt für Schritt die erforderlichen Fertigkeiten und Kenntnisse bis zum Erstellen eines komplexen Automatikprogramms erlernt. Die standardisierten Schnittstellen ermöglichen den Einsatz unterschiedlicher industrieller SPS-Steuerungsgeräte oder den Einsatz des UniTrain-I Systems.

  • Transportsystem: Doppelgurttransportbänder mit Gleichstromantriebsmotoren und drehzahlvariablem Drehstromantriebsmotor.

  • Identsystem: Drei Werkstückträger sind mit einem Festcode ausgestattet. An der Station ist eine Leseeinheit montiert.

  • Identsystem: Als Option kann ein RFID-Identsystem installiert werden

  • Leitebene: Erstellen von Fertigungsaufträgen am Leitstand-PC; Prozessvisualisierung und Betriebsdatenerfassung

  • Anbindung des Prozessleitstands an TCP/IP

  • IMS 3 Subsystem Vereinzeln

  • IMS 6 Subsystem Prüfen

  • IMS 7 Subsystem Handhaben


IMS 1.2 Transportsystem DC
4
Doppelgurt-Transportbandsegment 24V
Doppelgurt-Transportbandsegment 24V LM9606
IMS 3 Subsystem Vereinzeln
1
Station Vereinzeln
Station Vereinzeln LM9680
IMS 6 Subsystem Prüfen
1
Station Prüfen
Station Prüfen LM9684
IMS 7 Subsystem Handhaben
1
Station Handhaben
Station Handhaben LM9683
Zubehör:
2
Doppelgurt-Förder-  bandsegment, passiv
Doppelgurt-Förder- bandsegment, passiv LM9603
2
Förderbandsegment   -Kurve 180 Grad
Förderbandsegment -Kurve 180 Grad LM9611
3
Werkstückträgerplatte
Werkstückträgerplatte LM9620
1
IMS Handbediengerät
IMS Handbediengerät LM9638
2
Werkstück-Unterteil weiß
Werkstück-Unterteil weiß LM9623
2
Werkstück-Unterteil schwarz
Werkstück-Unterteil schwarz LM9624
1
Verdichter, geräuscharm (Kompressor)
Verdichter, geräuscharm (Kompressor) SE2902-9L
1
Schlauch- und Zubehörsatz für mechatronische Systeme
Schlauch- und Zubehörsatz für mechatronische Systeme LM9670
1
Serielles Schnittstellenkabel 9/9-pol.1,8m
Serielles Schnittstellenkabel 9/9-pol.1,8m LM9040
3
Schnittstellenkabel25-polig, Sub-D-Buchse / Stecker
Schnittstellenkabel25-polig, Sub-D-Buchse / Stecker LM9061
1
Konfiguration IMS 23
Konfiguration IMS 23 LA9523
1
Membrantrockner IDG3 mit Schnellkupplung u. Filter AF20 mit Wasserabscheider
Membrantrockner IDG3 mit Schnellkupplung u. Filter AF20 mit Wasserabscheider LM9671
IMS/IPA Test- und Fehlersimulator
1
IMS/IPA Test- und Fehlersimulator
IMS/IPA Test- und Fehlersimulator CO3713-7V
2
Serielles Schnittstellenkabel 9/9-pol.1,8m
Serielles Schnittstellenkabel 9/9-pol.1,8m LM9040
2
Schnittstellenkabel25-polig, Sub-D-Buchse / Stecker
Schnittstellenkabel25-polig, Sub-D-Buchse / Stecker LM9061
1
QuickChart IMS Test und Fehlersimulator
QuickChart IMS Test und Fehlersimulator SO6200-1Z
Speicherprogrammierbare Steuerung (SPS) für IMS Anlagen
1
SIMATIC S7-313C 2DP, 16 DE, 16 DA, Profibus, 24 V / 6 A Netzteil
SIMATIC S7-313C 2DP, 16 DE, 16 DA, Profibus, 24 V / 6 A Netzteil CO3713-8C
1
IMS Anschlussmodul für SPS
IMS Anschlussmodul für SPS CO3713-7F
1
Software für Training 1x STEP 7, S7-Graph, S7-SCL, PLC-Sim(D,GB,F,E,I)
Software für Training 1x STEP 7, S7-Graph, S7-SCL, PLC-Sim(D,GB,F,E,I) SO6002-1Q
1
SPS-S7 PC-Adapter mit USB/MPI-Umwandler
SPS-S7 PC-Adapter mit USB/MPI-Umwandler SO3713-5E
10
Verbindungsleitung für PROFIBUS, pro Meter
Verbindungsleitung für PROFIBUS, pro Meter LM9181
5
Anschlussstecker für PROFIBUS mit PG-Buchse und Abschlusswiderstand
Anschlussstecker für PROFIBUS mit PG-Buchse und Abschlusswiderstand LM9182
1
Abisolierwerkzeug für PROFIBUS-Leitungen
Abisolierwerkzeug für PROFIBUS-Leitungen LM9184
5
Sicherheitsmessleitung 4mm, 100cm blau, 600 V, CAT III ~ 1000 V, CAT II / 32A
Sicherheitsmessleitung 4mm, 100cm blau, 600 V, CAT III ~ 1000 V, CAT II / 32A SO5126-9A
5
Sicherheitsmessleitung 4mm, 100cm rot, 600 V, CAT III ~ 1000 V, CAT II / 32A
Sicherheitsmessleitung 4mm, 100cm rot, 600 V, CAT III ~ 1000 V, CAT II / 32A SO5126-8U
IMS Möbel
1
Mobiler IMS Experimentierstand, SybaPro, 1200mm, 2 etagig. Experimentierrahmen
Mobiler IMS Experimentierstand, SybaPro, 1200mm, 2 etagig. Experimentierrahmen ST7200-3T
2
Mobiler IMS Experimentierstand, SybaPro, 1200mm
Mobiler IMS Experimentierstand, SybaPro, 1200mm ST7200-3U
Medien:
1
Interactive Lab Assistant: IMS 1 Transportsystem (DC)
Interactive Lab Assistant: IMS 1 Transportsystem (DC) SO2800-5A
1
Interactive Lab Assistant: IMS 3 Station Vereinzeln
Interactive Lab Assistant: IMS 3 Station Vereinzeln SO2800-5C
1
Interactive Lab Assistant: IMS 6 Station Prüfen
Interactive Lab Assistant: IMS 6 Station Prüfen SO2800-5F
1
Interactive Lab Assistant: IMS 7 Station Handhaben
Interactive Lab Assistant: IMS 7 Station Handhaben SO2800-5G
1
Interactive Lab Assistant: IMS 23 Produktionsanlage mit 3 Stationen
Interactive Lab Assistant: IMS 23 Produktionsanlage mit 3 Stationen SO2800-5P
1
QuickChart IMS 1.2 Transfersystem mit Gleichstromantrieb
QuickChart IMS 1.2 Transfersystem mit Gleichstromantrieb SO6200-1A
1
QuickChart IMS 3 Mechatronisches Subsystem Vereinzeln
QuickChart IMS 3 Mechatronisches Subsystem Vereinzeln SO6200-1C
1
QuickChart IMS 6 Mechatronisches Subsystem Prüfen
QuickChart IMS 6 Mechatronisches Subsystem Prüfen SO6200-1F
1
QuickChart IMS 7 Mechatronisches Subsystem Handhaben
QuickChart IMS 7 Mechatronisches Subsystem Handhaben SO6200-1G
1
QuickChart IMS 23 Produktionsanlage mit 3 Stationen
QuickChart IMS 23 Produktionsanlage mit 3 Stationen SO6200-1P
1
QuickChart, IMS Handbedienteil
QuickChart, IMS Handbedienteil SO6200-1V
