IMS 12 Produktionsanlage mit 3/4 Subsystemen

IMS 12 Produktionsanlage mit 3/4 Subsystemen

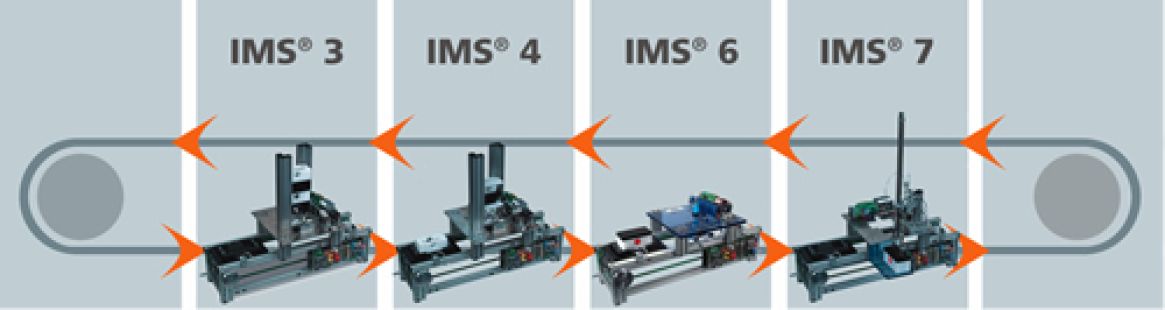

Die Anlage kann zur vollautomatischen Fertigung eines dreiteiligen Werkstücks von bis zu acht unterschiedlichen Endprodukten eingesetzt werden. IMS 12 besteht aus den Subsystemen Vereinzeln, Montieren, Prüfen und Handhaben. Alle Subsysteme können einzeln eingesetzt oder beliebig miteinander kombiniert werden. Für den Transport der Werkstücke zwischen den einzelnen Subsystemen kommt ein Transportsystem mit Werkstückträgern auf Doppelgurttransportbändern zum Einsatz.

Mit dieser Trainingsanlage werden industrielle Abläufe einer komplexen Fließfertigung wirklichkeitsnah nachgebildet. Es werden ausschließlich industrietypische Aktoren und Sensoren verwendet. Auch für die Steuerung der Anlage kommen industrietypische SPS-Systeme mit Profibus und Dezentraler Peripherie zum Einsatz. Optionale Erweiterungen weiterer, moderner, industrieller Kommunikationssysteme sind vorgesehen. Das System fördert das Erlernen von Kompetenzen in Teamwork und befähigt Schüler und Studenten, sich selbständig die Grundlagen zur Beherrschung mechatronischer Systeme anzueignen.

Jedes Subsystem ist so beschaffen, dass beginnend mit einfachen Operationen und Sequenzen der Automation der Student Schritt für Schritt die erforderlichen Fertigkeiten und Kenntnisse bis zum Erstellen eines komplexen Automatikprogramms erlernt. Die standardisierten Schnittstellen ermöglichen den Einsatz des UniTrain-I Systems oder den Einsatz unterschiedlicher industrieller SPS-Steuerungsgeräte.

  • Transportsystem: Doppelgurttransportbänder mit Gleichstromantriebsmotoren

  • IMS 3 Subsystem Vereinzeln

  • IMS 6 Subsystem Prüfen

  • IMS 7 Subsystem Handhaben



Grundausstattung bestehend aus:
1
Kurs IMS12: Produktionsanlage
Kurs IMS12: Produktionsanlage SO4204-8Z
1
Station Vereinzeln
Station Vereinzeln LM9680
1
Station Handhaben
Station Handhaben LM9683
1
Station Prüfen
Station Prüfen LM9684
2
Doppelgurt-Förder-  bandsegment, passiv
Doppelgurt-Förder- bandsegment, passiv LM9603
4
Doppelgurt-Transportbandsegment 24V
Doppelgurt-Transportbandsegment 24V LM9606
2
Förderbandsegment   -Kurve 180 Grad
Förderbandsegment -Kurve 180 Grad LM9611
1
IMS Handbediengerät
IMS Handbediengerät LM9638
1
Werkstückträgerplatte
Werkstückträgerplatte LM9620
2
Werkstück-Unterteil weiß
Werkstück-Unterteil weiß LM9623
2
Werkstück-Unterteil schwarz
Werkstück-Unterteil schwarz LM9624

Erweiterung auf vier Stationen (IMS 24)

1
Station Montieren
Station Montieren LM9681
2
Doppelgurt-Transportbandsegment 24V
Doppelgurt-Transportbandsegment 24V LM9606
2
Werkstück-Oberteil  weiß
Werkstück-Oberteil weiß LM9621
2
Werkstück-Oberteil  schwarz
Werkstück-Oberteil schwarz LM9622
Zubehör:
4
Schnittstellenkabel25-polig, Sub-D-Buchse / Stecker
Schnittstellenkabel25-polig, Sub-D-Buchse / Stecker LM9061
10
Verbindungsleitung für PROFIBUS, pro Meter
Verbindungsleitung für PROFIBUS, pro Meter LM9181
7
Anschlussstecker für PROFIBUS mit PG-Buchse und Abschlusswiderstand
Anschlussstecker für PROFIBUS mit PG-Buchse und Abschlusswiderstand LM9182
1
Abisolierwerkzeug für PROFIBUS-Leitungen
Abisolierwerkzeug für PROFIBUS-Leitungen LM9184
5
Sicherheitsmessleitung 4mm, 100cm rot, 600 V, CAT III ~ 1000 V, CAT II / 32A
Sicherheitsmessleitung 4mm, 100cm rot, 600 V, CAT III ~ 1000 V, CAT II / 32A SO5126-8U
5
Sicherheitsmessleitung 4mm, 100cm blau, 600 V, CAT III ~ 1000 V, CAT II / 32A
Sicherheitsmessleitung 4mm, 100cm blau, 600 V, CAT III ~ 1000 V, CAT II / 32A SO5126-9A
1
Konfiguration IMS 24
Konfiguration IMS 24 LA9524
IMS Möbel
3
Mobiler IMS Experimentierstand, SybaPro, 1200mm
Mobiler IMS Experimentierstand, SybaPro, 1200mm ST7200-3U
Zusätzlich erforderlich:
1
UniTrain Interface mit virtuellen Instrumenten (Basis VI)
UniTrain Interface mit virtuellen Instrumenten (Basis VI) CO4203-2A
1
UniTrain Experimenter
UniTrain Experimenter CO4203-2B
1
UniTrain Messzubehör, Shunts und Messleitungen
UniTrain Messzubehör, Shunts und Messleitungen CO4203-2J
Zusätzlich empfehlenswert:
1
Verdichter, geräuscharm (Kompressor)
Verdichter, geräuscharm (Kompressor) SE2902-9L
1
Schlauch- und Zubehörsatz für mechatronische Systeme
Schlauch- und Zubehörsatz für mechatronische Systeme LM9670
1
Digitalmultimeter Multi 13S
Digitalmultimeter Multi 13S LM2330
1
UniTrain Aufbewahrungskoffer für ein Gesamtsystem
UniTrain Aufbewahrungskoffer für ein Gesamtsystem CO4203-2Y
1
Mobiler IMS Experimentierstand, SybaPro, 1200mm
Mobiler IMS Experimentierstand, SybaPro, 1200mm ST7200-3U

In Gebieten mit hoher Luftfeuchtigkeit sollte zur Kondenswasservermeidung der Membrantrockner mit...   mehr

1
Membrantrockner IDG3 mit Schnellkupplung u. Filter AF20 mit Wasserabscheider
Membrantrockner IDG3 mit Schnellkupplung u. Filter AF20 mit Wasserabscheider LM9671
