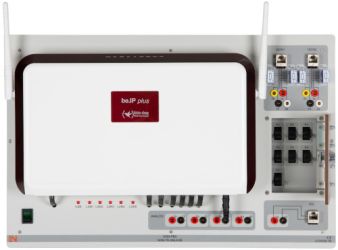

NGN-Nebenstellenanlage

Bei der Nebenstellenanlage digital/analog handelt es sich um ein didaktisch aufbereitetes industrielles Gerät.

Alle Funktionen der Nebenstellenanlage sind frei nutzbar und können den individuellen Ansprüchen entsprechend konfiguriert werden.

Leistungsmerkmale:

• Telefonie-System, IP-basiert mit VOIP, ISDN und POTS
• Integriertes ADSL - Modem
• Integrierter IP-Router mit VPN
• 4 x ab-Schnittstellen
• 2xS₀ int
• WLAN
• WEB-Konfiguration
• Fehlersimulation

Universal Anschlusseinheit

Die Universal Anschlusseinheit besteht aus 2 x ISDN und 2 x CAT5E Anschlussdosen mit herausgeführten Anschlüssen zur Veranschaulichung der Kontaktbelegung. Wobei bei den ISDN-Anschlussdosen sind zusätzlich die 2 mm - Buchsen für die 100Ohm-Busabschlusswiderstände herausgeführt worden.

Analoges Telefon

Einfaches analoges Telefon mit umschaltbarer Impuls- oder Mehrfrequenzwahl.

• Wahlwiederholung
• Rückfrage
• Abmessungen: 297x115x70 mm (HxBxT)

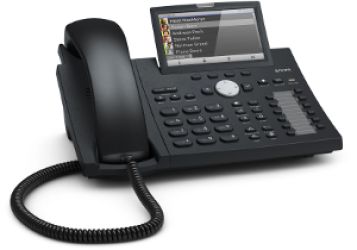

VoIP-Telefon mit grafischem Display

Das VoIP-Telefon ist sowohl für Ausbildungszwecke als auch für den professionellen Einsatz geeignet - ideal für Nutzer, die alle wichtigen Informationen sofort parat haben müssen.

Die wichtigsten Features

• schwenkbares, hochauflösendes grafisches Display
• Große LED-Anzeige (rot) für eingehende Anrufe
• 12 programmierbare Funktionstasten mit farbigen LEDs
• Freisprechen
• Dualer Gigabit Ethernetanschluss
• Power over Ethernet
• Unterstützung mehrerer Audio-Geräte
• SIP RFC3261
• Sicherheit: SIPS/SRTP, TLS
• STUN, ENUM, NAT, ICE
• Codecs: G.711, G.729A, G.723.1, G.722, G.726, GSM 6.10 (Full rate)
• Mehrsprachigkeit

Gigabit Ethernet Switch

Der Switch dient zur Vernetzung von bis zu 5 Endgeräten (4 Geräte 10/100 M Bit/s und 1 Gerät 10/100/1000 M Bit/s) vorgesehen. Das Switch-System leitet ein empfangenes Datenpaket gezielt an den Teilnehmer, für den es bestimmt ist. Dadurch wird das Netz entlastet, schneller und sicherer.

Leistungsmerkmale:

1. beliebig kaskadierbar über Frontports
2. 4096 MAC-Adressen speicherbar
3. Autosensing
4. Autonegotiation
5. Auto-Partitioning
6. Store-and-Forward
7. MDI/MDIx

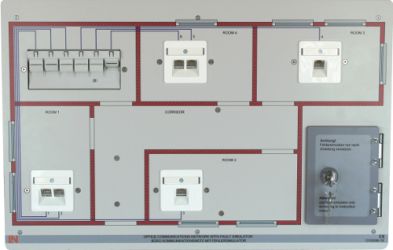

Büro Kommunikationsnetz mit Fehlersimulator

Model eines typischen Büro-Netzwerkes mit Fehlersimulator.

• CAT5E Verkabelung
• 2 Zimmer mit einfachen CAT5E Anschlussdosen
• 2 Zimmer mit doppelten CAT5E Anschlussdosen
• Server-Raum mit einem Patch-Panel
• Fehlersimulator

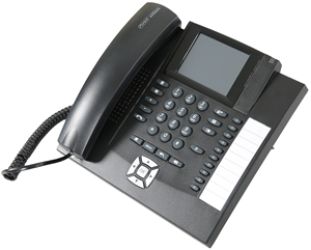

ISDN-Telefon

Ausstattungsmerkmale:

• 3,5 Zoll Farbdisplay (320 x 240 px)
• Mehrsprachiges Menü
• Leichte Handhabung mit Navigations- und Freisprechtaste
• Internes Telefonbuch (max. 1600 Kontakte)
• CTI-Funktion für Direktwahl aus Outlook
• 13 feste und 10 programmierbare Funktionstasten
• S0 - / UP0-Anschluss und Headsetanschluss
• Abmessungen: 223 x 158 x 185 (B x H x T in mm)
• Gewicht: ca. 980 g

DECT-Telefon (analoger Anschluss)

Das schnurlose Telefon ist geeignet zum Anschluss an einen analogen Anschluss oder eine analoge Nebenstelle einer Telefonanlage. Das mobile Telefon arbeitet nach dem internationalen DECT(GAP)-Standard.

Es ist möglich, bis zu 6 Mobilteile an einer Basisstation zu betreiben und Interngespräche zwischen diesen Mobilteilen zu führen. Ein Mobilteil kann an bis zu 4 Basisstationen angemeldet sein. Das mitgelieferte Mobilteil ist bereits an der Basisstation angemeldet.

• DECT\GAP
• Freisprechen
• Beleuchtetes LC-Display
• Beleuchtete Tastatur
• Kapazität des Telefonbuchs 50 Namen und Nummern
• Polyphone Anrufmelodien 5 Melodien + 5 Ruftöne
• Kapazität des Anrufspeichers 10 Nummern
• Automatische Wahlwiederholung
• Rufnummernanzeige CLIP
• Sprachen (Displayanzeige) Deutsch, Englisch, Spanisch, Französisch, Türkisch …
• Kurzwahlen
• Kettenwahl für Call-by-Call
• Anzahl einbuchbarer Mobilteile je Basisstation: 6
• Mobilteil an mehreren Basisstationen einbuchbar: 4
• Akkus: NiMH oder NiCD einsetzbar
• Standby: 180 Stunden
• Betriebszeit: 17 Stunden

Datenkabel- und Netzwerktester SignalTEK NT

Handlicher Daten- und Netzwerkskabel Transmission-Tester zum Nachweis der korrekten Installation von Netzwerken mit Unterstützung von Sprach-, Video-, Daten- und CCTV-Anwendungen über 10/100-Megabit- und Gigabit-Ethernet.

• Bidirektionale Lastprüfung bei maximaler Gigabit-Datenrate
• Erweiterte Ethernet-Fehlerdiagnose
• Verdrahtungsprüfung nach Pin und Adernpaar
• Aussagekräftige Messberichte
• Belastungstests über Switche hinweg

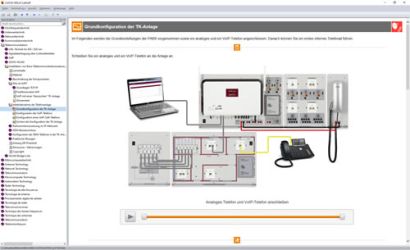

Interactive Lab Assistant: Installation von Büro-Telekommunikationsnetzwerken

Multimediale Experimentiersoftware mit Anleitungen und Dokumentation der Ergebnisse zu Inbetriebnahme und Konfiguration eines Büro-Telekommunikationsnetzwerkes.

• Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle
• Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
• Verfügbar in Deutsch, Englisch, Französisch, Spanisch, weitere Sprachen auf Anfrage
• Browser- und Kurssoftware

Lerninhalte:

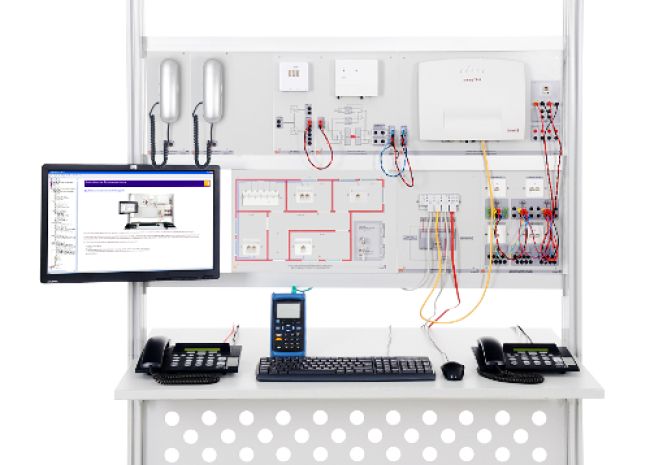

Mit dem modularen Experimentierplattensystem ist es möglich, ein komplettes Büro zu simulieren: einschließlich gängiger Telekommunikationssysteme, Verkabelung und Telefonausrüstung.

Die Aufgaben decken folgende Bereiche ab:

• Planen von Telekommunikationsstrukturen
• Programmieren und Konfigurieren einer NGN (Next Generation Network)-Nebenstellenanlage
• Anschließen von analogen Endgeräten (analogen Telefonen) an eine Nebenstellenanlage
• Anschließen von VoIP-Endgeräten (VoIP Telefonen) an eine Nebenstellenanlage
• Programmieren und Konfigurieren von VoIP-Endgeräten (VoIP-Telefonen)
• Anschließen von ISDN-Endgeräten (ISDN-Telefonen) an eine Nebenstellenanlage
• Programmieren und Konfigurieren von ISDN-Endgeräten (ISDN-Telefonen)

Mobiler Experimentierstand, 3-etagig, 6 Steckdosen, (1250 x 1970 x 700 mm)

Hochwertiger, fahrbarer Experimentier- und Demostand der SybaPro Reihe mit Aluprofil-Tischbeinen und unterer Ablageplatte.
Dieser Wagen ist für die Aufnahme von Hängeunterschränken geeignet und kompatibel zu allen An- und Ausbauteilen des SybaPro Systems.

Im Lieferumfang sind ein Ablageboden, ein Winkel zu PC-Fixierung sowie ein Messleitungshalter enthalten.

Tischplatte + Ablageboden:

• 30 mm-Platten aus hochverdichteter, mehrschichtiger Feinspanplatte nach DIN EN 438-1
• Farbe Grau, RAL 7035, mit beidseitiger, 0,8 mm leichtstrukturierter Schichtstoffbelag (Resopal) nach DIN 16926
• Beständig gegen eine Vielzahl von Chemikalien und Reagenzien, wie verdünnte Säure und Laugen
• Hitzeunempfindlich, z.B. gegen flüssiges Lötzinn sowie punktförmige Erwärmung durch Lötkolben oder Zigarettenglut
• Einfassung der Platte mit massiver, schlagzäher Schutzkante aus 3 mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047
• Belag und Umleimer sind PVC frei
• Spannungsversorgung mit 6-fach Steckdosenleiste, montiert unterhalb der Tischplatte, 2 m Zuleitung und Schuko-Stecker

Gestell:

• 2 Alu-Strangpressprofil mit Vielnutprofilierung 1800 x 120 x 40 mm (BxHxT)
• 8 gleichwertige Nuten im Alu-Strangpressprofil (3 je Seite + 1 je Kopfseite)
• Nuten zur Aufnahme von industriegenormten Halterungen
• 4 Stück Alu H-Profile, 1150 mm, für 3-etagige Anordnung von DIN A4 Experimentierplatten
• Freier Platz zur Ergänzung eines Energieversorgungskanals
• Tischfüße aus Rechteckrohr mit 4 lenkbaren Doppelrollen, davon 2 gebremst
• Tischzarge aus stabiler, umlaufender Rechteckrohrkombination
• Säurebeständige Epoxidharzbeschichtung von ca. 80 µm, Farbe RAL 7047

Messleitungshalter:

• Breite 200 mm mit 12 Kabelführungsnuten zur Aufnahme von 48 x 4 mm-Sicherheitsmessleitungen

PC-Fixierungswinkel:

• Mit 3 angeschraubten Gummistopper, Maße ca. 65 x 65 x 114 mm (fixiert den PC von oben)

Eigenschaften der Anbauteile:

• Messleitungshalter und PC-Fixierungswinkel sind in der Montagehöhe am Aluprofil verstellbar
• jeweils links oder rechts montierbar, inklusive Befestigungsmaterial
• Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80 µm, Farbe RAL 7047

Abmessungen:

• Tischplattenhöhe 760 mm
• 1250 x 1970 x 700 mm (B x H x T)

Dieser mobile Experimentierstand wird bereits montiert geliefert.

Sicherheitsmessleitungssatz 2mm (32 Stück), Videohaussprechanlage

Satz Sicherheitsmessleitungen mit stapelbaren 2 mm Lamellen-Steckern und hochflexibler, doppelt isolierter Leitung, bestehend aus:

• 4 Sicherheitsverbindungsleitungen 2 mm, 30 cm, schwarz
• 10 Sicherheitsverbindungsleitungen 2 mm, 30 cm, grün
• 6 Sicherheitsverbindungsleitungen 2 mm, 30 cm, gelb
• 2 Sicherheitsverbindungsleitungen 2 mm, 60 cm, grün
• 4 Sicherheitsverbindungsleitungen 2 mm, 60 cm, schwarz
• 2 Sicherheitsverbindungsleitungen 2 mm, 60 cm, rot
• 2 Sicherheitsverbindungsleitungen 2 mm, 60 cm, gelb
• Leitungsquerschnitt 0,5 mm²
• Bemessungsdaten: 600V CAT II, 10A

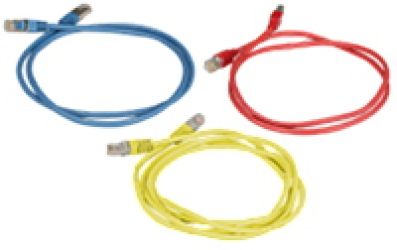

Patchkabel Cat5E 1x0.5m rot, 1x0.5m blau, 1x2.0m g

Satz Patchkabel

1 x 0,5 m, Farbe rot

1 x 0,5 m, Farbe blau

1 x 2,0 m, Farbe gelb

Patchkabel Cat5E 1x 1m gelb, 2x 2m gelb

• 1 x 1 m gelb
• 2 x 2 m gelb

USB Kabel A-B, 1 m

USB-Kabel

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

Schwenkbare Monitorhalterung zur Montage an Aluprofilen des SybaPRO Systems. Ermöglicht die optimale Positionierung des Monitors für ermüdungsarmes Arbeiten und Experimentieren.

• Faltarm mit 2-teiligem Gelenk
• Schnellverschluss für stufenlose Höhenverstellung am Alu – Strangpressprofil
• VESA Befestigung 7,5 x 7,5 cm
• inkl. Adapter von VESA 75 (7,5x7,5) auf VESA 100 (10x10)
• 2 Kabelspangen zur Kabelführung am Haltearm
• Belastbar bis 15 kg / 33 lbs
• Der TFT Monitor kann parallel zur Tischkante gedreht werden
• Abstand von 105 bis 480 mm stufenlos verstellbar

Zusätzlich enthalten: Kabelführungsset zur geführten Kabelverlegung an den Alu-Profilen der Laborsysteme der SybaPro-Serie

Set bestehend aus:

• 3 Kabelbinderkreuzblöcke für die vordere/hintere Nut des Alu-Profils
• 3 Kabelbinderkreuzblöcke für die seitlichen Nuten des Alu-Profils
• 12 Kabelbinder
• 4 Aluminiumabdeckprofile zur Verschließung/Kabelverlegung innerhalb der Nuten des Alu-Profils
• inkl. Montageanleitung

Tastaturadapter als Erweiterung für Flachbildschirmhalter

Tastaturadapter zur Verwendung in Kombination mit Flachbildschirmhaltern

• Montage zwischen Monitor und Aufnahme des Flachbildschirmhalters
• Variable 3-stufige Höhenanpassung durch mehrere vorgebohrte Aufnahmelöcher
• Aufnahmelöcher doppelreihig zur Verwendung mit VESA 75 und VESA 100-Standard
• Tastaturplatte für komfortable und ergonomische Bedienbarkeit um ca. 30° abgeschrägt
• Tastaturplatte als Fallschutz vorne 11 mm aufgekantet inkl. Handgriff
• Variable 2-stufige Tiefenbefestigung der Tastaturplatte möglich (252/276 mm)
• Extra breite Tastaturplatte (640 mm) erlaubt zusätzlich die Ablage einer Maus
• Tastaturplattentiefe 172 mm
• Inkl. zweier Kabelclips zur geführten und gebündelten Kabelverlegung
• Maximale Belastbarkeit 10 kg
• Maße 360x640x276 mm (H x B x T)

Dieser Adapter sollte nur in Verbindung mit Monitorhaltern bis 15 kg Tragkraft verwendet werden.

Schutzhülle für den mobilen Experimentierstand - 3-etagig

Schutzhülle für den mobilen Experimentierstand 3-etagig (ST7200-3A)

• Schutz der Geräte vor Staub und Feuchtigkeit
• Sichtschutz (Schutzhülle darf nicht transparent sein, Blickdicht)
• Farbe: Dunkelgrau matt mit Siebdruck
• Material: Polyamidgewebe mit PU-Beschichtung
• Hochreißfest, imprägniert, abwaschbar, wasserdicht
