2-mm-Stecksystem mit Multimediakursen für UniTrain

2-mm-Stecksystem mit Multimediakursen für UniTrain

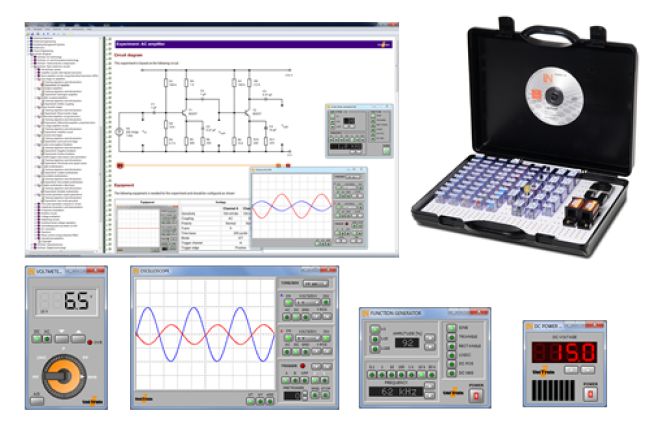

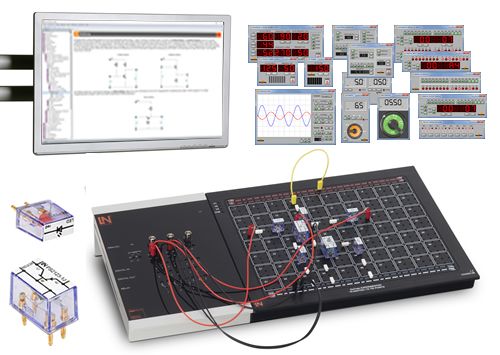

Das EloTrain 2-mm-Stecksystem bildet zusammen mit dem multimedialen Experimentier- und Trainingssystem UniTrain eine moderne und leistungsfähige Lernumgebung für eine fundierte Ausbildung in den Grundlagen der Elektrotechnik und Elektronik. Der Lernende wird anhand einer klar strukturierten Kurssoftware mit Hilfe von Texten, Grafiken, Animationen und Wissenstests durch die angeleiteten Experimente geführt. Die Experimente werden auf dem speziell fürs UniTrain entwickelten 2-mm-Experimenter durchgeführt. Dem Lernenden stehen verschiedenste virtuelle Instrumente zur Echtzeitmessung zur Verfügung.

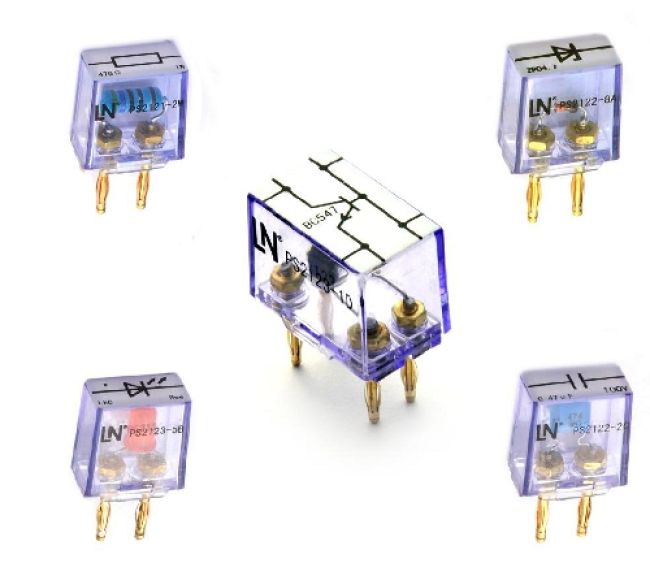

Die Steckbausteine enthalten passive und aktive elektronische Bauteile, deren Anschlüsse auf vergoldete 2-mm-Lamellensteckern kontaktiert sind. Beim Einstecken in die Steckplatte werden die Bausteine von den Lamellensteckern mechanisch gehalten. Die Lamellenstecker stellen aber gleichzeitig eine elektrische Verbindung zu den Knotenpunkten auf der Steckplatte her. Mit Kabeln oder Brückensteckern werden dann Verbindungen zu anderen Knotenpunkten, Bauteilen oder Messgeräten aufgebaut.

Die normalen 2-mm-Steckbausteine gibt es in zwei unterschiedlichen Größen für zwei- und vierpolige Bauteile. Werden noch mehr Anschlüsse benötigt, so sind diese auf der Oberseite als Buchsen herausgeführt.

Die Gehäuse bestehen aus zwei zusammengesetzten Kunststoffteilen. Auf dem Oberteil befindet sich ein kratzfester, kontrastreicher Siebdruck mit dem Schaltbild und der Typenbezeichnung des Bauteils. Der transparente Körper aus extrem schlagfestem und durchsichtigem Kunststoff gibt den Blick auf das Bauteil frei. Die transparente Bodenträgerplatte enthält die 2-mm-Lamellenstecker und ist mittels einer für Reparaturzwecke leicht zu öffnenden Rastverbindung mit dem Körper verbunden.
