Ausstattung bestehend aus:
1		IMS Virtual Trainerpackage	SO6001-7A
1		Software STEP 7-Trainer Package 6x STEP 7, S7-Graph, S7-SCL, PLC-Sim	SO6002-1X

Medien:
1		Interactive Lab Assistant: IMS Virtual Teacher V5	SO2805-4V
1		Interactive Lab Assistant: IMS Virtual Student V5	SO2805-4W

IMS Virtual Trainerpackage

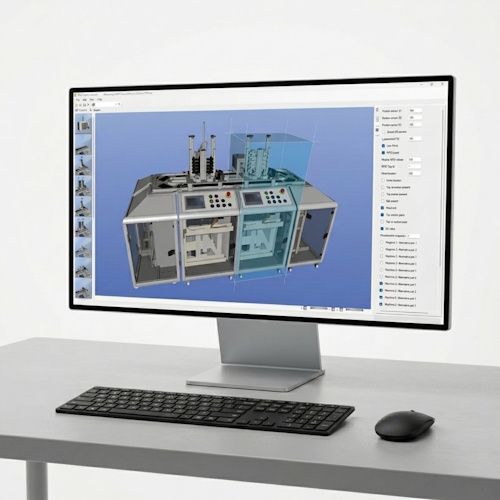

IMS^® Virtual ist ein PC-basiertes, grafisches 3D-Simulationssystem, das die virtuelle Lernumgebung für das mechatronische Trainingssysteme IMS^® und IMU liefert. Die virtuellen Stationen und Produktionsanlagen werden mit allen Komponenten als dynamisch animierte, virtuelle 3D-Szene in Echtzeit dargestellt. Diese 3D-Szene wird wie die realen Modelle mit STEP 7 programmiert und über die Software „PLCSIM“ gesteuert. In der Lehrer-/Ausbilder-Version können durch wenige Mausklicks aus einer Bibliothek von virtuellen IMS^® -Modellen nahezu beliebige Konfigurationen von IMS^® -Produktionsanlagen erstellt werden.

Es stehen nicht nur die Transportsysteme (IMS) zur Verfügung, sondern auch die Mechatronic Units (IMU).
Das Trainerpackage besteht aus einer Lehrer- und 12 Schülerversionen, die über einen USB-Dongle im Netz lizensiert werden.

Besonderheiten:

Gestaltung und Verhalten der Prozesse sind detailgetreu und anschaulich in 3D modelliert
Störfälle sind in den Prozesssimulationen praxisgerecht nachgebildet
Bibliothek mit funktionsfähigen mechatronischen Stationen und Anlagen
Echtzeitsimulation
Kollisionserkennung
Fehlersimulation: Konfiguration von Fehlern in der Justage von Sensoren und in den elektrischen oder physikalischen Eigenschaften von Komponenten
Parametrierung, Programmierung und Inbetriebnahme von technologisch unterschiedlichen Anlagen
Durchführung systematischer Fehlersuche an Produktionsanlagen
Zentrales Bedienen und Beobachten von Anlagen und Prozessen
Kennenlernen von Funktionsweise und Systemstruktur einer Produktionsanlage

Technologien:

Geschwindigkeitssteuerung über PWM
Positionierung über Inkrementalgeber
Füllstandsmessung im Magazin über Ultraschallsensoren
Datenweitergabe und Identifikation über RFID Schreib-/Leseköpfe
Zustandsanzeige über integrierte LED Streifen
Steuerung der virtuellen Modelle über PLCSIM oder realer Hardware-SPS

Die folgenden Stationen sind in der Bibliothek vorhanden und lassen sich zu nahezu beliebigen Anlagen mit der Lehrerversion kombinieren:

IMS^® 1 Transportsysteme, bestehend aus den folgenden Transportbandsegmenten: passiv, angetrieben und 180° Kurve
IMS^® 3 Vereinzeln
IMS^® 3d Doppelstation Vereinzeln
IMS^® 4 Montieren
IMS^® 4d Doppelstation Montieren
IMS^® 5 Bearbeiten
IMS^® 5d Doppelstation Bearbeiten
IMS^® 6 Prüfen
IMS^® 7 Handhaben
IMS^® 8 Lagern
IMS^® 11 Demontieren mit einem Roboter
IMS^® 16 Lackieren

Weiterhin sind unterschiedlichste Kombinationen zu Anlagen vorbereitet und bereits in der Bibliothek vorhanden:

CBP 43 Blockproduktion mit 3 Stationen (Linienaufbau)
CBP 44 Blockproduktion als Rundlauf (mit Ausschleusung)
CCP 43 Autoproduktion mit 3 Stationen (inkl. Lackieren der Autos)
CCP 44 Autoproduktion als Rundlauf (mit Ausschleusung)

Jede Kombination ist ebenfalls als IMU-Variante vorbereitet:

UBP 43 Blockproduktion mit 3 Stationen (Linienaufbau)
UBP 44 Blockproduktion als Rundlauf (mit Ausschleusung)
UCP 43 Autoproduktion mit 3 Stationen (inkl. Lackieren der Autos)
UCP 44 Autoproduktion als Rundlauf (mit Ausschleusung)

Systemvoraussetzungen:

Betriebssystem Windows 11
STEP7 Professional (im Trainerpackage STEP7 enthalten)
USB-Anschluss für „IMS-Virtual“-Server Dongle
Lokales Netzwerk für das License Management
mindestens 500 MB freier Festplattenspeicher
mind. 16 GB Ram (32 GB Ram in Verbindung mit PLCSIM)
CPU, Intel Core i5 (10. Generation) Quad-Core mit 2,9 GHz Taktfrequenz oder höher
echte 3D Grafikkarte mit mind. 2 GB Grafikkartenspeicher
