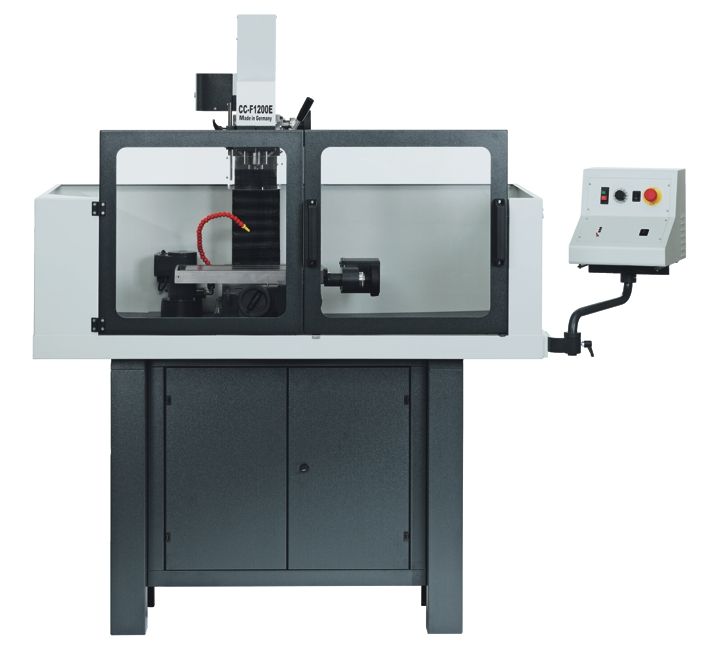

Fräsmaschine mit professional-Frässoftware

Die CNC Fräsmaschine ist sowohl konventionell als auch im CNC Betrieb einsetzbar. Zum Lieferumfang gehören:

• Antriebsleistung 1,4 k W, 230 V, 50/60 Hz
• Spindeldrehzahl 140 - 3000 U/min
• Arbeitstisch 450 x 180 mm
• Werkzeugaufnahme MK2
• Längsweg X-Achse 260 mm
• Vertikalweg Z-Achse 280 mm
• Querweg Y-Achse 150 mm
• Verfahrgeschwindigkeit: X- und Y-Achse 30-1200 mm/min, Z-Achse 30-800 mm/min
• Schutzhaube schwenkbar
• Fräskopf beidseitig um 90° schwenkbar
• Feinvorschub in der Z-Achse
• Bohr-Tiefenanschlag
• Verbindungskabel zwischen PC und Steuerung
• Steuereinheit mit integrierten Bedienelementen und Vorschubmotoren werkseitig angebaut
• Kugelrollspindeln für alle 3 Achsen
• Sicherheits-Maschinen Kabine mit integrierter Kühlmitteleinrichtung
• PC-Koppelplatine 0-10 V für Drehzahlregulierung am Motor 1,4 K W über PC

Professional-Frässoftware

Die mitgelieferte professional-Frässoftware ermöglicht auf einfachster Weise von der Konstruktion eines Produktes zum fertigen Werkstück zu gelangen. Auch komplexe Konturen können durch die komfortable und einfache Bedienung aus einer beliebigen Zeichnung in DXF oder HPGL Format an die CNC Fräsmaschine zur Bearbeitung übergeben werden. Zudem hat der Anwender die Möglichkeit, Zeichnungen direkt in der Software zu erstellen oder das Werkstück über G + M Funktionen zu programmieren.
Funktionsumfang:

• Programmeingabe nach DIN 66025 mit G- und M- Funktionen, sowie graphische Programmierung
• 3D- oder 2D- Simulation des Bearbeitungsvorganges mit dargestelltem Werkzeug
• Automatische CNC Programmerstellung
• Handbedienfeld
• Dialogorientierte Bedienerführung
• Datenübernahme aus DXF, HPGL oder STL Dateien und Umwandlung in ein lauffähiges Programm
• Eingabe von Technologierwerten
• Konturerstellung mittels integrierten CAD Modul, inklusive Bemaßung
• Maschinenunabhängige Programmerstellung: Es können CNC-Programme auf mehreren PC unabhängig von der CNC Fräsmaschine erstellt werden, d.h. während der Bearbeitung des Werkstückes an der CNC Fräsmaschine können parallel an anderen PC neue Programme erstellt werden.
• Für die Erstellung der Programme und zur Ansteuerung der CNC Fräsmaschine wird ein PC (nicht im Lieferumfang) benötigt.
• Abmessungen: 670 x 900 x 610 mm³ (HxBxT)
• Gewicht: 101 kg

Unterschrank für CNC Werkzeugmaschinen

Unterschrank aus pulverbeschichtetem Stahlblech mit abschließbarer Tür und 2 herausnehmbaren Einlegeböden.

Inklusive Nivellierelemente: die Schwing- und Dämpfungselemente verhindern ein Wandern der Maschine oder des Werkzeugmaschinenschranks und dienen der genauen Höheneinstellung bei unebenen Aufstellflächen.

• Abmessungen: 450 x 1060 x 850 mm³ (HxBxT)
• Gewicht: 58 kg

Start-Set für Fräsmaschinen

bestehend aus:

• Maschinenschraubstock 100 mm mit Befestigungsmaterial
• Präzisions Spannzangenfutter MK2-M10 mit Schlüssel
• Spannzangen ø 6 mm, ø 10 mm, ø 12 mm, ø 16 mm
• Fräser-Satz 20-teilig Titan-beschichtet

USB Seriell Konverter

Dieser LINDY USB-Seriell-Konverter ermöglicht den Betrieb serieller Geräte wie Modems, Drucker oder Mäuse am USB-Port Ihres PCs oder an einem USB-Hub.

• Anschlüsse: USB-A-Stecker an den Computer, D9-Stecker für RS232-Devices mit 9-poliger Buchse
• Prolific-Chipset PL-2303RA
• Kabellänge ca. 1,5m
• Kompatibel zu USB 1.1 und 2.0 Full Speed
• Bus-powered
• Treiber-CD

Serielles Schnittstellenkabel 9/9-pol.1,8m

9 poliges Sub-D Kabel

• Länge: 2 m
• Anschluss: 9x Stecker / 9x Buchse
• Kontaktbelegung: 1:1

Handbuch CIM2 Inbetriebnahme einer Fräsmaschine

Hochwertiges, gebundenes und farbiges Lehrerhandbuch mit stabilem Rücken und Lösungen. CD-Rom mit weiteren Handbüchern zum Roboter.

Ausführung:

• Theoretisches Hintergrundwissen
• Druck auf hochwertigem Color-Copy Papier100 g/qm, Buchdeckel 210 g/qm Glossy-Papier

 Lerninhalte:

• Einrichten der Maschine
• Parameter editieren
• Pneumatikanschlüsse
• Anbindung an die Fräsmaschine
• Schnellspannfutter spannen
• Werkzeug spannen
• Werkstücknullpunkt setzen
• CAD Programmierung
• Fräsen eines Werkstücks nach Vorlage

Automatisierungsrüstsatz CNC Fräsmachine

Bestehend aus:

• Druckluftanschluss der Werkzeugmaschine mit Versorgungs- und Wartungseinheit.
• Elektromagnetische Ventile zur Ansteuerung durch eine SPS
• Pneumatisch-Hydraulischer Maschinenschraubstock werkseitig montiert

Verdichter, geräuscharm (Kompressor)

Sehr geräuscharme Druckluftanlage mit Motorkompressor, Thermoschalter und automatischem Druckschalter. Behälter aus Spezialstahl mit Sicherheits- und Rückschlagventil, Kontrollmanometer, Kondensatorentleerung, Absperrhahn und Wartungseinheit

• Motorleistung: 0,34 k W
• Ansaugleistung: 50 l / min
• Stromaufnahme bei 8 bar: 2,9 A
• Druck: 8 bar
• Behälterinhalt: 15 l
• Geräuschpegel: 40 d B(A) / 1 m
• Betriebsspannung: 230 V AC
• inkl. Schlauch- und Verbindersatz
• Abmessungen: 500 x 410 x 410 mm (HxBxT)
• Gewicht: 19 kg

Schlauch- und Zubehörsatz für mechatronische Systeme

Universeller Schlauch- und Zubehörsatz mit den notwendigen Kleinteilen und Adaptern zum Anschluss eines Kompressors an die mechatronischen Systeme.

• 1 x Kompressoranschluss mit Steckhülle 8 mm
• 1 x Steckreduzierung 6 mm / 8 mm
• 1 x Steckreduzierung 4 mm / 6 mm
• 2 x Winkelsteckverbinder 4 mm
• 5 x T-Steckverbinder 4 mm
• 5 x T-Steckverbinder 6 mm
• 5 x T-Steckverbinder mit Reduzierung 6 mm / 4 mm
• 20 m PU-Schlauch 4 mm
• 10 m PU-Schlauch 6 mm
• 10 Verschlussstopfen für Steckverbinder 4 mm
• 1 x 3/2 Wege Handventil, 5 mm
• 1 x Schlauchschneider

In Gebieten mit hoher Luftfeuchtigkeit sollte zur Kondenswasservermeidung der Membrantrockner mit Wasserabscheider verwendet werden.

Membrantrockner IDG3 mit Schnellkupplung u. Filter AF20 mit Wasserabscheider

Membrantrockner, eine zuverlässige, wirksame und wirtschaftliche Alternative um Druckluft zu trocknen.

• Kompakt und leicht
• Keine Stromversorgung erforderlich
• Eingebauter Schalldämpfer für geringere Geräuschentwicklung der Auslassluft
• Keine Vibrationen oder Wärmebildung

Luftfilter, hochwertiger MINI Filter Wasserabscheider

• Beidseitig Innengewinde 1/4"
• Halbautomatischer Entwässerung
• Hochwertige 50 Micro Filterung
• Saubere Druckluft
• Filterelement wechselbar
• Kompakte Bauform

Inbusschlüsselsatz

Winkelschraubendreher Satz 8 teilig

• Chrom-Vanadium- Stahl

• Vernickelt

• Abgewinkelt

• Schlüsselenden gefast

• ISO 2936

• Kunststoff-Schiebekassette

• Schlüsselweiten in mm 2 - 2,5 - 3 - 4 - 5 - 6 - 8 - 10

Messschieber L= 150 mm

Taschenmessschieber Präzisionsausführung

• Genauigkeit nach DIN 862
• Nichtrostender Stahl
• Ableseteile mattverchromt
• Kontrastreiche Skalierung
• Hauptteilung tiefergelegt
• Für Innen-, Außen- und Tiefenmessung
• Vollständig gehärtet
• Schnabellänge: 40 mm
• Ablesegenauigkeit: 0,05 mm
• Messbereich: 150 mm
• Mit Momentfeststellung

Fräsmaschinen Programmiersoftware mit 3D-Simulation

Professional-3D-Programmiersoftware

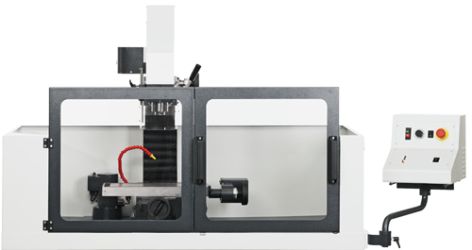

Die CNC Fräsmaschine LM9720 lässt sich direkt  mit der „Fräsmaschinen Programmiersoftware mit 3D-Simulation“, durch den Einsatz eines integrierten, speziell auf diese Fräsmaschine angepassten Postprozessors, programmieren.

Die professional-Frässoftware ermöglicht auf einfachster Weise von der Konstruktion eines Produktes zum fertigen Werkstück zu gelangen. Die Programmierung kann in PAL oder Fanuc oder ISO G-Code durchgeführt werden. Zudem hat der Anwender die Möglichkeit, den in PAL programmierten Quellcode über einen Postprozessor in ISO G-Code umzuwandeln. Nach der Programmierung kann das Programm in 3D simuliert werden. Mögliche Fehler in der Programmierung richten somit keinen Schaden am Werkzeug an.
Funktionsumfang:

• Programmeingabe nach DIN 66025 mit G- und M- Funktionen, sowie PAL und Fanuc-Programmierung
• 3D Simulation des Bearbeitungsvorganges mit dargestellte Maschine und Werkzeug
• Datenübernahme aus PAL oder Fanuc Quellcode und Umwandlung in ein lauffähiges G-Code Programm
• Eingabe von Technologierwerten
• Maschinenunabhängige Programmerstellung: Es können CNC-Programme auf mehreren PC unabhängig von der CNC Fräsmaschine erstellt werden, d.h. während der Bearbeitung des Werkstückes an der CNC Fräsmaschine können parallel an anderen PC neue Programme erstellt werden.
• Schneidenradiuskompensation
• Klassenraumlizenz mit 15 Arbeitsplatzinstallationen (mit einem Netzwerkdongle)
• Für die Erstellung der Programme und zur Ansteuerung der CNC Fräsmaschine wird ein PC (nicht im Lieferumfang) benötigt.
• Sprachen: Englisch, Spanisch

Anmerkung:

Für die komplett automatisierte Lösung ist noch ein pneumatischer Werkzeugwechsler erforderlich. Dieser befindet sich noch in der Entwicklung seitens des Herstellers.
