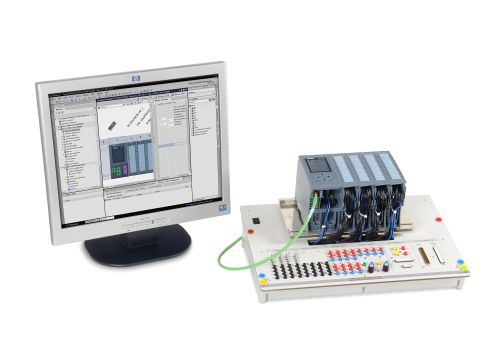

SIMATIC S7-1516-3 PN/DP 32 DE, 32 DA, 8 AE, 4 AA, 24V / 6 A Netzteil

Trainingssystem für SPS Geräte der SIMATIC S7-1500 Serie. Die frei zugängliche Profilschiene ist mit den Ein- und Ausgabemodulen der SIMATIC S7-1500 Serie bestückt. Die SPS ist über Ethernet programmierbar. Ein Programmieradapter wird nicht benötigt. Eine aktuelle Version der Programmiersoftware ist im Lieferumfang enthalten.

• Stabiles Pultgehäuse mit rutschfesten Füßen
• Frei zugängliche Profilschiene zum Aufbau der SPS
• Integrierte Stromversorgung: 24 V/6 A DC
• Betriebsspannung: 220-240 V AC, 50-60 Hz
• PROFINET IO (2-Port_Switch) als Standard-Schnittstelle
• Zusätzliche PROFINET-Schnittstelle z.B. zur Netzwerktrennung
• OPC UA Server
• Erweiterbar mit Kommunikationsbaugruppen für Bussysteme und Punkt-zu-Punkt-Kopplung
• 1 PROFIBUS-Schnittstelle
• Integrierter Web-Server zum einfachen Zugriff auf anlagenrelevante Betriebsdaten und Konfigurationsdaten über Web-Browser
• SIMATIC Memory Card 24 MB
• 16 Digitaleingänge DC 24 V auf 4 mm Sicherheitsbuchsen
• 16 Taster/Rastschalter zur Simulation der Digitaleingänge
• 16 Digitalausgänge DC 24 V auf 4 mm Sicherheitsbuchsen
• 16 Digitaleingänge DC 24 V über 9-pol, 25-pol und 37-pol Systemstecker
• 16 Digitalausgänge DC 24 V über 9-pol, 25-pol und 37-pol Systemstecker
• 8 Analogeingänge -10 V ... +10 V und 0 ... 20 mA
• 4 Analogausgänge wählbar -10 V ... +10 V oder 0...20 mA
• 1 Analogausgang mit -10 V ... +10 V über Potentiometer einstellbar
• 1 Analogausgang mit 0 ... 20 mA über Potentiometer einstellbar
• 9-pol und 25-pol Buchsen zur direkten Ansteuerung mechatronischer Anlagen
• 37-pol Stecker und 37-pol Buchse
• Abmessungen (HxBxT): (297 x 456 x 230) mm
• Gewicht: 6,5 kg inkl. SPS

1 x Combo-Lizenz für wechselbare Benutzung

• von: SIMATIC STEP 7 Professional V14 SP1 oder neuer. Es wird der Versionsstand, der aktuell bei Siemens erhältlich ist, geliefert.
  STEP 7 Professional V14 SP1* (KOP, FUP, AWL), S7-GRAPH, S7-SCL, S7-PLCSIM
• oder: SIMATIC STEP 7 Professional 2010 SR4
  STEP 7 V5.5 SP4 (KOP, FUP, AWL), S7-GRAPH V5.3 SP7, S7-SCL V5.3 SP6, S7-PLCSIM V5.4 SP5

Wichtiger Hinweis:

Artikel kann nur nach Vorlage einer ergänzenden Lizenzvereinbarung für Schulen und Ausbildungsstätten (auch gewerblicher Bereich) bestellt werden.

QuickChart Siemens SPS S7-1500 Board

Kurzdokumentation zur schnellen Inbetriebnahme komplexer Geräte und Versuchsaufbauten.

• Anschlussbelegung, Sicherheitshinweise, Hilfestellungen
• Schalt- oder Montageplan
• Farbdruck im Format DINA3
• Laminierung: 2x250 µm

Mobiler Experimentierstand, Aluprofil, 3-etagig, 6 Steckdosen, 1250x700x1995mm

Hochwertiger, fahrbarer Experimentier- und Demostand der SybaPro Reihe mit Aluprofil-Tischbeinen und unterer Ablageplatte.
Dieser Wagen ist für die Aufnahme von Hängeunterschränken geeignet und kompatibel zu allen An- und Ausbauteilen des SybaPro Systems.

Im Lieferumfang sind ein Ablageboden, ein Winkel zu PC-Fixierung sowie ein Messleitungshalter enthalten.

Tischplatte + Ablageboden:

• 30 mm-Platten aus hochverdichteter, mehrschichtiger Feinspanplatte nach DIN EN 438-1
• Farbe Grau, RAL 7035, mit beidseitiger, 0,8 mm leichtstrukturierter Schichtstoffbelag (Resopal) nach DIN 16926
• Beständig gegen eine Vielzahl von Chemikalien und Reagenzien, wie verdünnte Säure und Laugen
• Hitzeunempfindlich, z.B. gegen flüssiges Lötzinn sowie punktförmige Erwärmung durch Lötkolben oder Zigarettenglut
• Einfassung der Platte mit massiver, schlagzäher Schutzkante aus 3 mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047
• Belag und Umleimer sind PVC frei
• Spannungsversorgung mit 6-fach Steckdosenleiste, montiert unterhalb der Tischplatte, 2 m Zuleitung und Schuko-Stecker

Gestell:

• 2 Alu-Strangpressprofil mit Vielnutprofilierung 1800 x 120 x 40 mm (BxHxT)
• 8 gleichwertige Nuten im Alu-Strangpressprofil (3 je Seite + 1 je Kopfseite)
• Nuten zur Aufnahme von industriegenormten Halterungen
• 4 Stück Alu H-Profile, 1150 mm, für 3-etagige Anordnung von DIN A4 Experimentierplatten
• Freier Platz zur Ergänzung eines Energieversorgungskanals
• Tischfüße aus Rechteckrohr mit 4 lenkbaren Doppelrollen, davon 2 gebremst
• Tischzarge aus stabiler, umlaufender Rechteckrohrkombination
• Säurebeständige Epoxidharzbeschichtung von ca. 80 µm, Farbe RAL 7047

Messleitungshalter:

• Breite 200 mm mit 12 Kabelführungsnuten zur Aufnahme von 48 x 4 mm-Sicherheitsmessleitungen

PC-Fixierungswinkel:

• Mit 3 angeschraubten Gummistopper, Maße ca. 65 x 65 x 114 mm (fixiert den PC von oben)

Eigenschaften der Anbauteile:

• Messleitungshalter und PC-Fixierungswinkel sind in der Montagehöhe am Aluprofil verstellbar
• jeweils links oder rechts montierbar, inklusive Befestigungsmaterial
• Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80 µm, Farbe RAL 7047

Abmessungen:

• Tischplattenhöhe 760 mm
• 1250 x 1970 x 700 mm (B x H x T)

Dieser mobile Experimentierstand wird bereits montiert geliefert.

Schutzhülle für den mobilen Experimentierstand - 3-etagig

Schutzhülle für den mobilen Experimentierstand 3-etagig (ST7200-3A)

• Schutz der Geräte vor Staub und Feuchtigkeit
• Sichtschutz (Schutzhülle darf nicht transparent sein, Blickdicht)
• Farbe: Dunkelgrau matt mit Siebdruck
• Material: Polyamidgewebe mit PU-Beschichtung
• Hochreißfest, imprägniert, abwaschbar, wasserdicht

USB 2.0 Ethernet Adapter 10/100

USB 2.0 High-Speed-Gerät

• Abwärtskompatibel zu USB 1.1 und 1.0 Host Controllern
• Kompatibel zu IEEE 802.3u, 10/100 Base-T and TX
• Sowohl Voll- als auch Halbduplexmodus werden auf Ethernet-Schnittstelle unterstützt
• Bus powered Device
• Auto Uplink (MDI-II/MDI-X)
• Betriebssysteme: Windows  10
