Process Control Trainer Versorgungseinheit

Die Lucas-Nülle PCT Versorgungseinheit ist die Grundlage für die Aufnahme der Lucas-Nülle PCT Regelstrecken. Sie besteht aus einem hochwertigen und äußerst stabilen verfahrbarem Tisch mit Edelstahlwannen. Die jeweiligen Regelstrecken werden über Clamp-Anschlüsse sicher und anwenderfreundlich mit der Versorgungseinheit verbunden.

Wesentliche Merkmale:

• hochwertiger Versuchswagen mit Edelstahlwannen und verstärkter Konstruktion zur Aufnahme hoher Gewichte
• Vorratsbehälter
  • Inhalt 180 l
  • Unterdruckabsicherung
  • Manuelle Füllstandsanzeige
  • Entleerungskugelhahn
• Pumpeneinheit, Durchfluss 2-32 l/min, Förderhöhe 5-38 m, 0,37 kW, 2900 min-1
• geschweißte Anschlussrohre zur Aufnahme der Regelstrecken
• Klemmkasten (24 V) zur Aufnahme der unterschiedlichen Verschaltung in Abhängigkeit der verwendeten Regelstrecken
• Schaltschrank aus Edelstahl zur Aufnahme der elektrischen Versorgung und des „universellen digitalen Regler“ (DSP) von Lucas-Nülle (230 V und 24 V)
• PC-Anbindung über USB-Schnittstelle
• PC-Software zur Parametrierung und Visualisierung der Reglersignale

Landesspezifische Spannungsversorgungen sind auf Anfrage vorhanden.

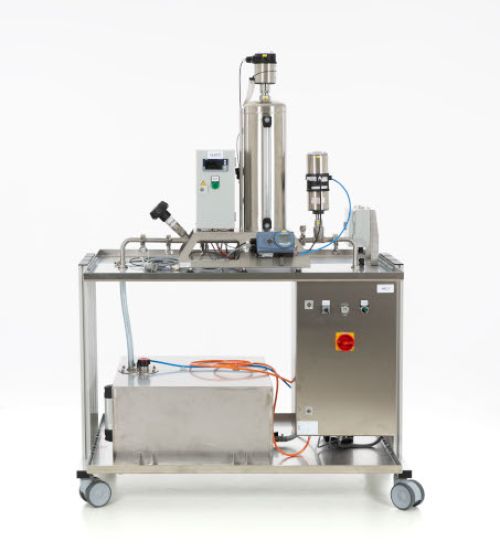

Process Control Trainer Füllstand und Temperatur

Der Lucas-Nülle Process Control Trainer Füllstand und Temperatur vermittelt die wesentlichen Merkmale der Füllstand und Temperatur-Regelung. Die Regelstrecke wurde dafür ausgelegt, um an der Lucas-Nülle Process Control Trainer Versorgungseinheit betrieben zu werden. Der Anschluss erfolgt einfach und anwenderfreundlich über Clamp-Anschlüsse und ist in wenigen Minuten umgesetzt. So können verschiedene Versuche auch mit einem begrenzten Zeitkontingent gelehrt werden.

Wesentliche Merkmale dieser Regelstrecke:

• Standbehälter (40 l; 5 bar; 55°C)
• Prozessventil (pneumatisch betätigtes 2/2-Wege-Geradsitzregelventil) inklusive pneumatisch doppelwirkendem Positioner (Remote Sensor)
  • Hohe Lebensdauer und wartungsfreier Betrieb
  • Durchflussoptimiertes Gehäuse aus Edelstahl
  • Ausgezeichnete Regelgüte
• Digitaler elektropneumatischer Prozessregler SideControl
  • Kompakte und robuste Bauform
  • Integrierte TUNE-Funktion zur Bestimmung der Reglerparameter (Selbstoptimierung der PID-Parameter)
  • Leichte Bedienung über Grafikdisplay mit Hintergrundbeleuchtung und intuitiver Menüführung über eine Folientastatur mit vier Tasten
• manuelles 2/2-Wege-Schrägsitz-Regelventil
• Prozess-Temperaturregler (Kompaktregler)
• Hochleistungsheizpatrone für die Temperatureinstellung (230 V / 1000 W)
• Temperatursensor PT100
• Füllstandstransmitter
  • geführte Mikrowelle
  • Stablänge 1m
  • Ausgangssignal 4-20 mA/HART
  • Display-/Konfigurationsmodul mit durchsichtigem Deckel und Dichtring
  • Unempfindlich gegen Staub und Dampf
• Analoger Füllstandsanzeiger
• Schwimmschalter als Sicherheitseinrichtung gegen Überfüllung
• ausgeführte Rohrleitungen in 19x1,5, 1.4435

Alle Komponenten sind industrielle Standardkomponenten und geben den Lernenden einen ersten Einblick in die Prozess-Industrie.

Landesspezifische Spannungsversorgungen sind auf Anfrage vorhanden. Bitte beachten Sie, dass die elektrische Leistung je nach verwendeter Spannung abweichen kann.

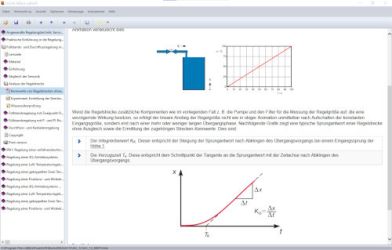

Interactive Lab Assistant PCT Füllstand & Temperatur

Besonderheiten:

• Interaktiver Versuchsaufbau
• Virtuelle Instrumente startbar direkt aus der Versuchsanleitung
• Messwerte und Grafiken per Drag und Drop in der Versuchsanleitung speichern
• Export von Messwerten
• Druckdokument zum komfortablen Ausdruck
• Labsoft-Browser, Kurssoftware und virtuelle Instrumente

Lerninhalte:

• Füllstandsregelung
• Temperaturregelung (unabhängig von der Füllstandsregelung)
• Bestimmung von Reglerparametern

Mini-Verdichter, geräuscharm (Kompressor)

Geräuscharmer Mini-Kolbenkompressor mit Doppelzylindermotor

• Normvolumen: 30-35 ltr / min
• Vollautomatische Ein-/Abschaltung
• Druckwächter
• Ausgangsdruckregler und -anzeige
• Tanküberdruckventil
• Druck: max. 6 bar
• Behälterinhalt: 3 Liter
• Geräuschpegel: 45 dB(A) / 1 m
• Betriebsspannung: 230 V AC
• Leistung 190 W
• inkl. Schlauch- und Verbindersatz
• Abmessungen: 320 x 135 x 350 mm (HxBxT)
• Gewicht: 7 kg

Werkzeugsatz Verfahrenstechnik

Werkzeugsatz Verfahrenstechnik - , bestehend aus 15 Teilen mit Kunstleder-Rolltasche

- Schraubenschlüssel aus Chrom-Vanadium 31 CrV 3 / 1.2208, Ausführung nach DIN 3113, Form A, ISO 3318, ISO 7738

- Schraubendreher aus Chrom-Vanadium 59CrV4 / 1.2242, Ausführung nach DIN ISO 8764/2380-2, Spitze nach DIN ISO 8764/2380-1

- Zangen aus Vergütungsstahl C45 / 1.0503, Seitenschneider aus Vergütungsstahl C60 / 1.0601, nach DIN ISO 5745 und 5746
  Maximale Standzeit durch induktive Zusatzhärtung

Set bestehend aus:

• 4 Ringmaulschlüssel, 8, 10, 12 und 14mm
• 4 Maulschlüssel mit Hebel-Ringratsche, 8, 10, 12 und 14mm
• 2 Schraubendreher PH1 und PH 2
• 2 Werkstattschraubendreher IS 75 und IS 100
• Wasserpumpenzange
• Kraft-Seitenschneider
• Kombinationszange
