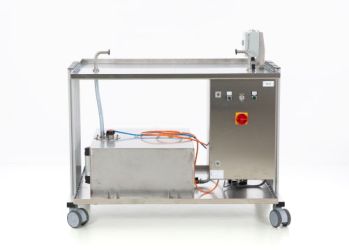

Process Control Trainer Versorgungseinheit

Die Lucas-Nülle PCT Versorgungseinheit ist die Grundlage für die Aufnahme der Lucas-Nülle PCT Regelstrecken. Sie besteht aus einem hochwertigen und äußerst stabilen verfahrbarem Tisch mit Edelstahlwannen. Die jeweiligen Regelstrecken werden über Clamp-Anschlüsse sicher und anwenderfreundlich mit der Versorgungseinheit verbunden.

Wesentliche Merkmale:

• hochwertiger Versuchswagen mit Edelstahlwannen und verstärkter Konstruktion zur Aufnahme hoher Gewichte
• Vorratsbehälter
  • Inhalt 180 l
  • Unterdruckabsicherung
  • Manuelle Füllstandsanzeige
  • Entleerungskugelhahn
• Pumpeneinheit, Durchfluss 2-32 l/min, Förderhöhe 5-38 m, 0,37 kW, 2900 min-1
• geschweißte Anschlussrohre zur Aufnahme der Regelstrecken
• Klemmkasten (24 V) zur Aufnahme der unterschiedlichen Verschaltung in Abhängigkeit der verwendeten Regelstrecken
• Schaltschrank aus Edelstahl zur Aufnahme der elektrischen Versorgung und des „universellen digitalen Regler“ (DSP) von Lucas-Nülle (230 V und 24 V)
• PC-Anbindung über USB-Schnittstelle
• PC-Software zur Parametrierung und Visualisierung der Reglersignale

Landesspezifische Spannungsversorgungen sind auf Anfrage vorhanden.

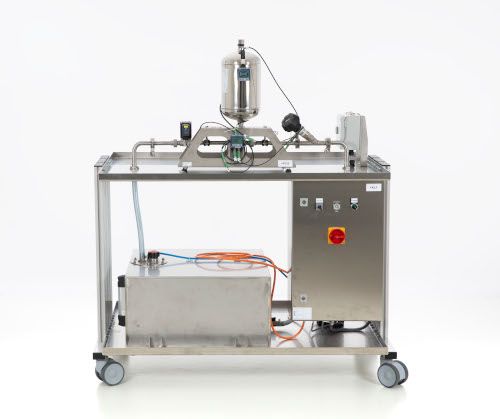

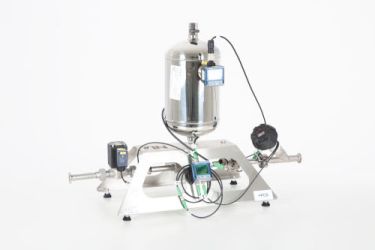

Process Control Trainer Druck

Der Lucas-Nülle Process Control Trainer Druck vermittelt die wesentlichen Merkmale der Druck-Regelung. Die Regelstrecke wurde dafür ausgelegt, um an der Lucas-Nülle Process Control Trainer Versorgungseinheit betrieben zu werden. Der Anschluss erfolgt einfach und anwenderfreundlich über Clamp-Anschlüsse und ist in wenigen Minuten umgesetzt. So können verschiedene Versuche auch mit einem begrenzten Zeitkontigent gelehrt werden.

Wesentliche Merkmale dieser Regelstrecke:

• Prozessbehälter (5 l; 11 bar; 50°C) mit Mini-Lux-Kugelhahn
• manuelles 2/2-Wege-Schrägsitz-Regelventil
• 2/2-Wege-Proportionalventil inklusive digitaler Steuereinheit für Propventile
• Drucktransmitter 5 bar
  • Sensor Art Piezo-resistiv Keramic
  • Sensorausgang 4-10 mA
  • Genauigkeit in Bezug auf Messbereichsendwert 1%
• Prozess-Regeleinheit eCONTROL
  • Universalregler mit Doppelzeilen 8-Zeichen LCD-Display mit Hintergrundbeleuchtung
  • Stetige, 2-Punkt, 3-Punkt und Ein/Aus-Regelung
  • Verhältnisregelung
  • Sensoreingänge (4-20 mA, 0-10 V, Frequenz, Pt100)
  • Ansteuerung Proportional-, Prozess- und Motorventil
• ausgeführte Rohrleitungen in 19x1,5, 1.4435

Alle Komponenten sind industrielle Standardkomponenten und geben den Lernenden einen ersten Einblick in die Prozess-Industrie.

Landesspezifische Spannungsversorgungen sind auf Anfrage vorhanden.

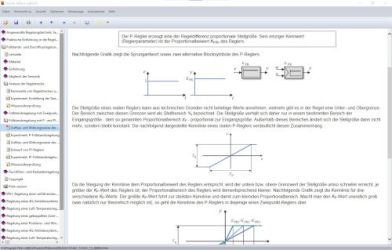

Interactive Lab Assistant PCT Druck

Besonderheiten:

• Interaktiver Versuchsaufbau
• Virtuelle Instrumente startbar direkt aus der Versuchsanleitung
• Messwerte und Grafiken per Drag und Drop in der Versuchsanleitung speichern
• Export von Messwerten
• Druckdokument zum komfortablen Ausdruck
• Labsoft-Browser, Kurssoftware und virtuelle Instrumente

Lerninhalte:

• Druckregelung
• Bestimmung von Reglerparametern

Werkzeugsatz Verfahrenstechnik

Werkzeugsatz Verfahrenstechnik - , bestehend aus 15 Teilen mit Kunstleder-Rolltasche

- Schraubenschlüssel aus Chrom-Vanadium 31 CrV 3 / 1.2208, Ausführung nach DIN 3113, Form A, ISO 3318, ISO 7738

- Schraubendreher aus Chrom-Vanadium 59CrV4 / 1.2242, Ausführung nach DIN ISO 8764/2380-2, Spitze nach DIN ISO 8764/2380-1

- Zangen aus Vergütungsstahl C45 / 1.0503, Seitenschneider aus Vergütungsstahl C60 / 1.0601, nach DIN ISO 5745 und 5746
  Maximale Standzeit durch induktive Zusatzhärtung

Set bestehend aus:

• 4 Ringmaulschlüssel, 8, 10, 12 und 14mm
• 4 Maulschlüssel mit Hebel-Ringratsche, 8, 10, 12 und 14mm
• 2 Schraubendreher PH1 und PH 2
• 2 Werkstattschraubendreher IS 75 und IS 100
• Wasserpumpenzange
• Kraft-Seitenschneider
• Kombinationszange
