IPA Kompaktstation

Druck, Temperatur, Volumen, Durchfluss professionell regeln:
Die IPA Kompaktstation mit 4 integrierten Regelstrecken ist die optimale Lösung für typische Produktionsprozesse in unterschiedlichsten Branchen. Die Modularität des Systems ermöglicht die Realisierung beliebiger Konfigurationen in der sicheren Laborumgebung.

IPA Kompaktstation bestehend aus:

• 2 Behälter (je 7,5 Liter)
• Druckbehälter
• Steckbares Rohrsystem
• Aufnahmerahmen
• Versorgungsbehälter

Maße:

• Breite: 600 mm
• Tiefe: 900 mm
• Höhe: 1810 mm

Sensorik:

• 4 kapazitive Sensoren
• Ultraschallsensor
• Durchflusssensor
• Drucksensor
• PT100 Temperatursensor
• Manometer -1 bar bis 1,5 bar (-14 psi bis 20 psi)

Aktorik:

• Pumpe max. 3,4 l/min bei 1,2 bar
• Heizung mit 1000 W

Elektrik:

• 3HE Anschlusskanal mit Messwandler und Ansteuerung
• Integriertes Netzteil 24 V DC
• Motorregler mit digitaler und analoger Ansteuerung
• IMS Anschluss DSUB 25

Ihre Vorteile:

• P-, I-, D-, PI-, PID-, Zweipunkt- und Kaskadenregelung
• Praxisnähe durch Verwendung von Industriekomponenten
• Sensoren der Prozesstechnik für Temperatur, Füllstand, Durchfluss und Druck
• Kombination mit beliebigen Steuer- und Regelsystemen aus Industrie und Ausbildung
• Beliebig erweiterbar mit weiteren IPA Stationen:
• Mischen, Abfüllen, Verkorken und Entkorken
• Kombination mit dem IMS (Industrial Mechatronic System)
• Aktivierung der einzelnen Regelstrecken durch einfaches Umstellen der Kugelhähne
• Das flexible Rohrleitungssystem erlaubt sehr schnell Änderungen des Fließschemas oder die Integration anderer Komponenten
• Ansteuerung der Pumpe direkt oder drehzahlgesteuert
• Separierter Betrieb der 4 Regelstrecken
• Handbetrieb ohne Zusatzgeräte direkt über Simulationsschalter
• Integrierte Anzeige der Größen Druck, Durchfluss und Füllstand

Mechatronik Aluprofil Wagen ohne Experimentierrahmen 600x900x760mm (BxTxH)

Ermöglicht die Kombination von Mechatronik-Subsystemen mit dem Experimentierplattensystem.

• Seitenteile aus Aluminiumprofil mit integrierten Nuten zum Befestigen verschiedenster Anbauteile (z.B. Monitor-Halter, C-Schienen, Sicherheits- und Signaleinrichtungen)
• 2 naturgebürstete Aluminiumprofilschienen zur Aufnahme der Lehrplatten DIN A4 Höhe unterhalb der Tischplatte
• innenliegende Bürstenleisten garantieren die Schonung der Experimentierplatten und ein geräuschloses Umstecken der Steckverbindungen während eines Versuches.
• Geeignet zum Unterbau eines 3 HE Stromversorgungskanals/Energiekanals
• Aluminiumprofil mit integrierten Nuten zum Befestigen verschiedenster Anbauteile (z.B. PC-Halter, Erweiterungsplatte, C-Schienen)
• 4 lenkbare Doppelrollen, davon 2 gebremst
• Tischplatte 600x30x900 mm, Bodenplatte 525x30x525 mm (BxHxT) mit hochverdichteter mehrschichtige Feinspanplatte nach DIN EN 438-1; Farbe hellgrau; mit beidseitig 0,8mm leicht strukturiertem Schichtstoffbelag (Resopal) nach DIN 16926
• Einfassung der Tischplatte mit massiver, schlagzäher Schutzkante aus 3 mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047
• Belag und Umleimer sind PVC frei
• Angebaute schaltbare Steckdosenleiste, 5-fach
• Tischplattenhöhe 760 mm

Dieser mobile Experimentierstand wird bereits montiert geliefert.

SIMATIC S7-1516-3 PN/DP 32 DE, 32 DA, 8 AE, 4 AA, 24V / 6 A Netzteil

Trainingssystem für SPS Geräte der SIMATIC S7-1500 Serie. Die frei zugängliche Profilschiene ist mit den Ein- und Ausgabemodulen der SIMATIC S7-1500 Serie bestückt. Die SPS ist über Ethernet programmierbar. Ein Programmieradapter wird nicht benötigt. Eine aktuelle Version der Programmiersoftware ist im Lieferumfang enthalten.

• Stabiles Pultgehäuse mit rutschfesten Füßen
• Frei zugängliche Profilschiene zum Aufbau der SPS
• Integrierte Stromversorgung: 24 V/6 A DC
• Betriebsspannung: 220-240 V AC, 50-60 Hz
• PROFINET IO (2-Port_Switch) als Standard-Schnittstelle
• Zusätzliche PROFINET-Schnittstelle z.B. zur Netzwerktrennung
• OPC UA Server
• Erweiterbar mit Kommunikationsbaugruppen für Bussysteme und Punkt-zu-Punkt-Kopplung
• 1 PROFIBUS-Schnittstelle
• Integrierter Web-Server zum einfachen Zugriff auf anlagenrelevante Betriebsdaten und Konfigurationsdaten über Web-Browser
• SIMATIC Memory Card 24 MB
• 16 Digitaleingänge DC 24 V auf 4 mm Sicherheitsbuchsen
• 16 Taster/Rastschalter zur Simulation der Digitaleingänge
• 16 Digitalausgänge DC 24 V auf 4 mm Sicherheitsbuchsen
• 16 Digitaleingänge DC 24 V über 9-pol, 25-pol und 37-pol Systemstecker
• 16 Digitalausgänge DC 24 V über 9-pol, 25-pol und 37-pol Systemstecker
• 8 Analogeingänge -10 V ... +10 V und 0 ... 20 mA
• 4 Analogausgänge wählbar -10 V ... +10 V oder 0...20 mA
• 1 Analogausgang mit -10 V ... +10 V über Potentiometer einstellbar
• 1 Analogausgang mit 0 ... 20 mA über Potentiometer einstellbar
• 9-pol und 25-pol Buchsen zur direkten Ansteuerung mechatronischer Anlagen
• 37-pol Stecker und 37-pol Buchse
• Abmessungen (HxBxT): (297 x 456 x 230) mm
• Gewicht: 6,5 kg inkl. SPS

1 x Combo-Lizenz für wechselbare Benutzung

• von: SIMATIC STEP 7 Professional V14 SP1 oder neuer. Es wird der Versionsstand, der aktuell bei Siemens erhältlich ist, geliefert.
  STEP 7 Professional V14 SP1* (KOP, FUP, AWL), S7-GRAPH, S7-SCL, S7-PLCSIM
• oder: SIMATIC STEP 7 Professional 2010 SR4
  STEP 7 V5.5 SP4 (KOP, FUP, AWL), S7-GRAPH V5.3 SP7, S7-SCL V5.3 SP6, S7-PLCSIM V5.4 SP5

Wichtiger Hinweis:

Artikel kann nur nach Vorlage einer ergänzenden Lizenzvereinbarung für Schulen und Ausbildungsstätten (auch gewerblicher Bereich) bestellt werden.

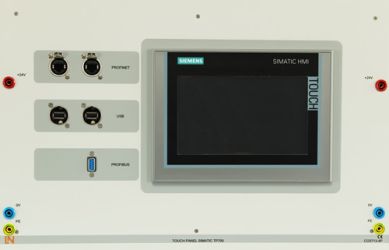

Touch Panel TP700 Comfort Trainer Package

Das Schulungssystem ist ein didaktisch aufgebautes Touchpanel zum Bedienen und Beobachten von Maschinen und Anlagen.

Die Programmierung erfolgt über die im Lieferumfang enthaltene Visualisierungssoftware WinCC Advanced.

• Vollgrafisches Color Display (16 Mio. Farben)
• Touchscreen 7"
• Auflösung: 800 x 480 Pixel
• Schnittstellen, PROFIBUS DP, PROFINET I/O, USB
• Anzeige von Stör- und Betriebsmeldungen
• Rezepturverwaltung
• Hoher Ablesewinkel
• Dimmbare LED Hintergrundbeleuchtung von 0 ... 100 %
• Stromversorgung: DC 24 V
• Abmessungen: 297 x 228 x 125 mm (HxBxT)
• Gewicht: 3 kg

Lieferumfang:

• Didaktisch aufbereitetes HMI TP700
• Ethernet Crossconnect-Kabel
• Aktuelle Version WinCC Advanced / WINCC FLEXIBLE ADVANCED 2008 FOR PANELS

Wichtiger Hinweis:

- Das TP700 kann nur mit WinCC Comfort, Advanced, Professional (TIA Portal) programmiert und projektiert werden.

- Der Artikel kann nur nach Vorlage einer ergänzenden Lizenzvereinbarung für Schulen und Ausbildungsstätten (auch gewerblicher Bereich) bestellt werden.

Sicherheitsverbindungsstecker rot 4mm mit Anzapfung, 1000V/32A CAT II

Beidseitig berührungsgeschützt

• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• Durchgangswiderstand max. 6 mΩ
• Bemessungsdaten: 1000 V / 32 A CAT II
• Farbe rot

Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II

Beidseitig berührungsgeschützt

• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• Durchgangswiderstand max. 6 mΩ
• Bemessungsdaten: 1000 V / 32 A CAT II
• Farbe blau

QuickChart Siemens SPS S7-1500 Board

Kurzdokumentation zur schnellen Inbetriebnahme komplexer Geräte und Versuchsaufbauten.

• Anschlussbelegung, Sicherheitshinweise, Hilfestellungen
• Schalt- oder Montageplan
• Farbdruck im Format DINA3
• Laminierung: 2x250 µm

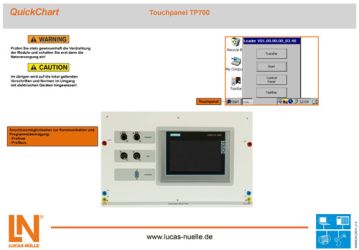

QuickChart Touch Panel TP700

Kurzdokumentation zur schnellen Inbetriebnahme komplexer Geräte und Versuchsaufbauten.

• Anschlussbelegung, Sicherheitshinweise, Hilfestellungen
• Schalt- oder Montageplan
• Farbdruck im Format DINA3
• Laminierung: 2x250 µm

Schnittstellenkabel 25-polig, Sub-D-Buchse/Stecker, 1,8 m

25-pol SUB-D Verbindungskabel

• Anschluss: 25-pin Stecker / 25-pin Buchse
• Länge: 2 m
• Kontaktbelegung: 1:1

Sicherheitsmessleitung 4mm, 100cm blau, 600 V, CAT III ~ 1000 V, CAT II / 32A

Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4 mm-Steckern

• Farbe: blau
• Länge: 100 cm / 40"
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
• Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
• Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031

Sicherheitsmessleitung 4mm, 100cm rot, 600 V, CAT III ~ 1000 V, CAT II / 32A

Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4 mm-Steckern

• Farbe: rot
• Länge: 100 cm / 40"
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
• Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
• Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031

Sicherheitsmessleitung 4mm, 150cm gelb, 600 V, CAT III ~ 1000 V, CAT II / 32A

Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4 mm-Steckern

• Farbe: gelb
• Länge: 150 cm
• Leitungsquerschnitt 2,5 mm2
• Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
• Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
• Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031

Sicherheitsmessleitung 4mm, 150cm grün, 600 V, CAT III ~ 1000 V, CAT II / 32A

Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4 mm-Steckern

• Farbe: grün
• Länge: 150 cm
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
• Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
• Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031

Sicherheitsmessleitung 4mm, 150cm blau, 600 V, CAT III ~ 1000 V, CAT II / 32A

Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4 mm-Steckern

• Farbe: blau
• Länge: 150 cm
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
• Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
• Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031

Konfiguration IPA1 - Kompaktstation

Schutzhülle für den mobilen IMS-Experimentierstand 600mm mit Versuchsaufbau

Schutzhülle für den mobilen IMS-Experimentierstand mit 600 mm Breite und Versuchsaufbau

• Zum Schutz von Geräten vor Staub und Feuchtigkeit
• Als Sichtschutz
• Zur Abdeckung des Tisches inkl. Versuchsaufbauten wie z.B. "SPS-gesteuerte Abfüllanlage"
• Farbe: Dunkelgrau matt inkl. Druck (LN-Logo, Orange)
• Material: Polyamidgewebe mit PU-Beschichtung
• Hochreißfest, imprägniert, abwaschbar, wasserdicht

Interactive Lab Assistant: IPA 1 Kompaktstation

Die Versuchsanleitung bildet ein Interactive Lab Assistant Kurs. Dieser Multimediakurs führt Schritt für Schritt in die Thematik der Regelungstechnik. Grundlagen werden durch leicht verständliche Bilder vermittelt. Der Interactive Lab Assistent bildet zusammen mit dem Fragenteil eine umfangreiche Experimentierumgebung.

Besonderheiten:

• Interaktive Versuchsaufbauten
• Messwerte und Grafiken können per Drag und Drop in der Versuchsanleitung gespeichert werden
• Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle
• Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
• Labsoft-Browser und Kurssoftware

Lerninhalte:

• Aufbau, Verdrahtung und Inbetriebnahme einer prozesstechnischen Anlage
• Auswahl, Einsatz und Anschluss von unterschiedlichen Sensoren
• Messen elektrischer und prozesstechnischer Größen wie Füllstand, Durchfluss, Druck und Temperatur
• Einsatz und Anschluss von Messwandlern
• Aufbau und Inbetriebnahme von Regelkreisen
• Analyse von Regelstrecken und Regelkreisen
• Inbetriebnahme von stetigen und unstetigen Regler
• Parametrierung und Optimierung von P-, PI- und PID-Reglern
• Entwurf von Steuerungs- und Regelprogrammen
• Prozessbedienen und Beobachten
• Inspektion, Wartung und Instandhaltung
• Vernetzung von prozesstechnischen Anlagen
• Kursdauer: ca. 12 h

QuickChart IPA 1 Kompaktstation

Kurzdokumentation zur schnellen Inbetriebnahme komplexer Geräte und Versuchsaufbauten.

• Anschlussbelegung, Sicherheitshinweise, Hilfestellungen
• Schalt- oder Montageplan
• Farbdruck im Format DINA3
• Laminierung: 2x250 µm

Software STEP 7-TrainerPackage 6xSTEP 7, S7-Graph, S7-SCL, PLC-Sim (D, GB, F, E,

Klassenraumlizenz als preiswerte Alternative zu den Einzelplatzlizenzen.

Achtung: Nur für Schulen und Ausbildungsstätten im nicht gewerblichen Bereich.

Die Software besteht aus den folgenden Programmelementen:

• STEP 7 Professional V5.5
• STEP 7 Professional V17 (TIA-Portal)
• 6 x Combo Lizenz: SIMATIC Step 7 V17 (TIA-Portal) und SIMATIC Step 7 Professional 2010 SR3 V5.5
• 6 x WinCC Advanced V17
• 20 x Combo Lizenz für Studenten mit 365 Tagen Laufzeit

Zur Projektierung von SIMATIC S7-1500/1200/300/400/WINAC und SIMATIC Basic Panels.

• 6 x Distributed Safety
• 6 x S7-Technology
• 6 x S7-SCL (Structured Control Language); PASCAL-artige Hochsprache, optimiert für die Programmierung von Speicherprogrammierbaren Steuerungen
• OPC UA
• Cloud Connector
• 6 x S7-PLCSIM Advanced; Simulationssoftware zur Erprobung der erstellten Anwenderprogramme auf dem PC, unabhängig von der Verfügbarkeit der Zielhardware.

Systemvoraussetzungen:

• Personal Computer mit Betriebssystem Windows 7 (32/64Bit Ultimate, Professional und Enterprise)
• CD-ROM-Laufwerk für die Installation der Software
• USB-Anschluss für Programmier-Interface
• mindestens 650 MB freier Festplattenspeicher
• mindestens 4 GB RAM Arbeitsspeicher
• Prozessor mit mindestens 600MHz bei Windows XP, 2,4GHz bei Windows Server 2003 und 1GHz bei Windows 7
