CarTrain "Unfallhilfe und Bergen von HV-Fahrzeugen"

Weltweit steigt die Zahl der Hybrid- und Elektrofahrzeuge auf den Straßen stetig an. Dies stellt nicht nur für die Werkstätten eine neue Herausforderung dar, welche den Service und auch verschiedenste Diagnose- bzw. Reparaturarbeiten an den Fahrzeugen durchführen müssen. Um an verunfallten HV-Fahrzeugen arbeiten zu können, werden besondere Qualifikationen benötigt, um eine Gefährung des eigenen Lebens aber auch das aller weiteren Beteiligten zu vermeiden. Den Erstkontakt mit einem verunfallten HV-Fahrzeug haben jedoch in erster Linie die nationalen Rettungskräfte, wie Polizei, Feuerwehr und Bergungsdienste, deshalb müssen auch sie geschult sein.

Diese Berufsgruppen benötigen eine ebenso intensive wie zielgruppenorienterte Schulung bzw. Zusatzqualifizierung, um eine ordnungsgemäße und sichere Bergung der verunfallten HV-Fahrzeuge zu ermöglichen. Genau an diesem Punkt setzt das Trainingssystem von Lucas-Nülle an und bietet den Fachkräften ein absolut sicheres aber gleichzeitig auch praxisnahes Trainingskonzept, bestehend aus einer Trainingshardware und einem speziellen E-Learning Kurs. So werden sie optimal auf die verschiedenen Unfallszenarien mit HV-Fahrzeugen vorbereitet und können durch die verschiedenen praktischen Übungen sowie der interaktiv aufbereiten Theorie das korrekte Vorgehen immer und immer wieder üben - bis dies in Fleisch und Blut übergangen ist. Dies ist essentiell, um im Einsatz unter Zeitdruck und weiteren Störeinflüssen keine Fehler zu machen und höchst zeiteffizient zu Arbeiten.

Kompetenzvermittlung

Die Einsatzkräfte eignen sich die folgenden Kompetenzen an:

• Identifizieren von Hybrid- und Elektrofahrzeugen beim Erreichen des Unfallortes
• Identifizieren von HV-Komponenten im verunfallten HV-Fahrzeug
• Verständnis des realen Gefahrenpotentials von HV-Fahrzeugen (Respekt, aber keine Angst!)
• Gefahrenbewertung vor Beginn der Bergung
• Vorgehen bei der Personenrettung aus HV-Fahrzeugen
• Anwenden von persönlichen Schutzmaßnahmen gegen elektrische Körperdurchströmung
• Sicherung des Fahrzeugschlüssels/Abschalten des Bordnetzes
• Einsatz von Rettungskarten
• Aufbau einer Rettungskartendatenbank und Vorbereitung dieser für den schnellen Einsatz
• Sicheres und schnelles Abschalten des HV-Systems
• Bewertung des Gefahrenpotentials einer HV-Batterie (im Einsatz)
• Besonderheiten bei der Absicherung der Unfallstelle
• Erste-Hilfe Maßnahmen
• Vorgehen bei havarierten HV-Fahrzeugen
• Gefahrenbewertung vor dem Transport eines beschädigten HV-Fahrzeugs
• Korrektes Transportieren beschädigter HV-Fahrzeuge


Lieferumfang

Folgende Komponenten sind Teil des Lieferumfangs:

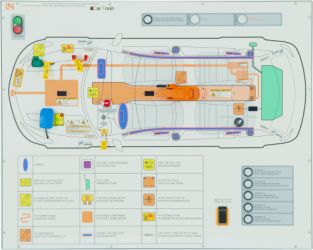

• CarTrain "Unfallhilfe und Bergen von HV-Fahrzeugen" CO3221-6Z
• eLearning Kurs für Windows-Systeme (PC, Laptop, Tablet) ohne Lizenzbindung
• Bedienungsanleitung

Inhalte des eLearning Kurses

Der E-Learning Kurs ist mit zahlreichen Videos, Animationen und Bilder ausgestattet und bietet die folgenden thematischen Inhalte (Übersicht):

• Arten von Elektro- und Hybridfahrzeugen
  • Identifizierung von Hybrid- und Elektrofahrzeugen
  • Identifizierung von HV-Komponenten im Fahrzeug
• Hauptunterschiede zwischen Hybrid- und Elektrofahrzeugen
• Gefahren im Zusammenhang mit HV-Systemen
  • Gefahren durch beschädigte HV-Komponenten
  • Gefahren durch beschädigte HV-Fahrzeuge
• Sicherheitsvorkehrungen vor Beginn der Bergung
• Gefahren im Zusammenhang mit der Handhabung von HV-Batterien
• Typische Lage und Anordnung von HV-Komponenten
  • HV-Abschaltvorrichtungen
  • NV-Abschaltvorrichtungen
  • Spezielle NV-Abschaltvorrichtungen für Rettungskräfte
• Identifizieren des READY Zustands des Fahrzeugs
• Lagerung von beschädigten Elektro- und Hybridfahrzeugen
• Sichere Annäherung an ein Elektro- oder Hybridfahrzeug
• Gefährdete Gruppen bei Zwischenfällen mit Elektro- und Hybridfahrzeugen
• Einschätzung des Ausmaßes von HV-Fahrzeugschäden
• Einsatz von Rettungskarten
  • Zugang zu zusätzlicher Unterstützung/Informationsbeschaffung
• Erste Hilfe bei einem Stromschlag
• Havarierte HV-Fahrzeuge
• Sicherer Transport und sichere Lagerung eines Elektro- oder Hybridfahrzeugs

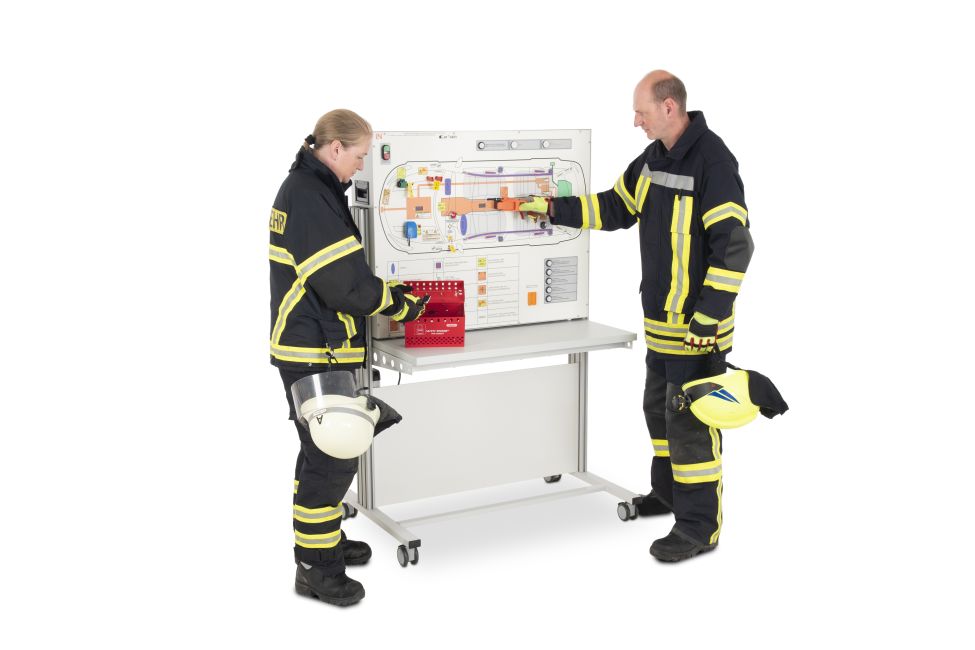

Praktische Arbeiten an der Trainingshardware

Folgende Tätigkeiten können direkt an der Hardware durchgeführt werden:

• Ein-/Ausschalten des READY-Modus
• Abschalten des HV-Systems über eine HV-Abschaltvorrichtung
• Abschalten des HV-Systems über eine NV-Abschaltvorrichtung
• Abschalten des HV-Systems mittels einer speziellen Sicherung
• Abschalten des HV-Systems mittles Schneidlösung
• Verwenden/Sichern eines Smart Keys
• Sichtprüfung des Vorhandenseins von HV-Spannungen in Komponenten des HV-Systems
• Herstellerabhängige Entladecharakteristik des HV-Kondensators

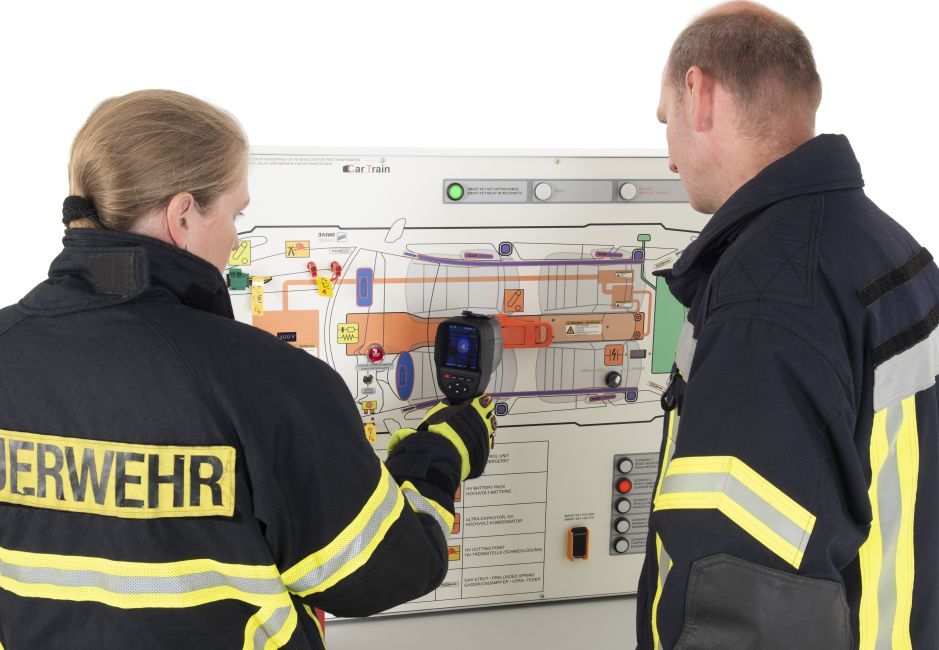

• Anwendung von Wärmebildkameras


Praktische Unfallszenarien

Das Trainingssystem bietet die Möglichkeit, diverse Unfallszenarien zu aktivieren, um das passende Vorgehen gemeinsam zu planen und durchzuarbeiten:

• Szenario 1: READY-Modus des HV-Fahrzeugs kann nicht abgeschaltet werden.
• Szenario 2: Schwere Beschädigung des Hecks (und der HV-Batterie)
• Szenario 3: Havariertes HV-Fahrzeug
• Szenario 4: Brennendes HV-Fahrzeug
• Szenario 5: Eingeschlossener Fahrer

Aufbau der Trainingshardware

Die Trainingshardware arbeitet nur mit einer simulierten HV-Spannung, d.h. die Teilnehmer haben die Möglichkeit völlig entspannt und konzentriert zu lernen. Fehler, die in der Realität schwerwiegende Folgen haben, bringen so keine ernsten Konsequenzen mit sich. Die Intention der Hardware liegt auf einer maximal möglichen Praxisnähe, weshalb die Hardware die folgenden Komponenten besitzt:

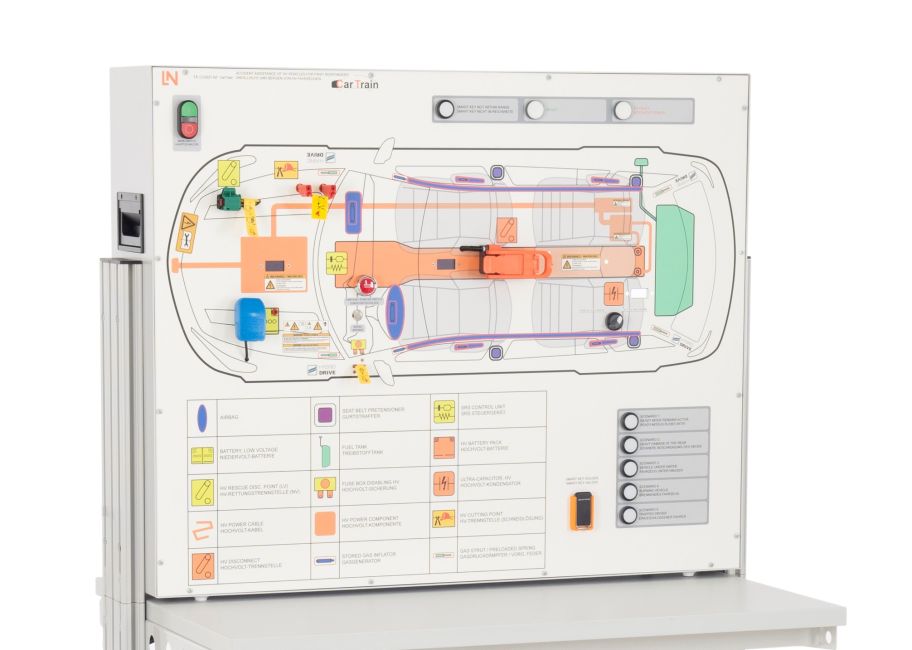

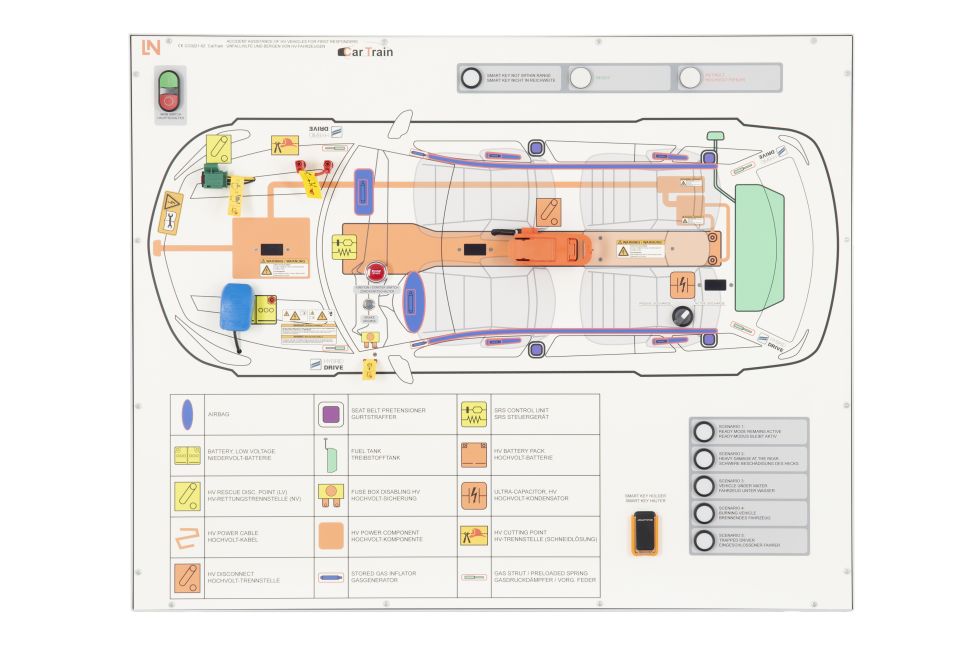

• Darstellung der Frontgrafik im Rettungskartendesign
• Verwendung der Symbole nach ISO 17840-1:2015 bzw. der Fahrzeughersteller
• Reale HV- und NV-Abschaltvorrichtung aus dem Fahrzeug
• Reale HV-Sicherung aus dem Fahrzeug
• Reale Schneidlösung
• Anzeige der komponentenbezogenen HV-Spannungen über Displays
• Auswahl der passiven oder aktiven Entladung des HV-Kondensators
• Sicheres Aufheizen der HV-Batterie bei aktivierten Fehlerszenario
• 12V-Batterie
• Smart Key zur Aktivierung des Fahrzeugs
• Start Button und Bremstaster zum Einschalten des READY-Modus
• HV-Fehler Anzeige
• Bezeichnungen basieren auf ISO 17840-1

Dimensionen

• Abmessungen: 1000 x 800 x 220mm (BxHxT)
• Gewicht: ca. 35kg

Wärmebildkamera für die KFZ-Diagnose (Nur für die USA)

Diese Wärmebildkamera verkürzt die Inspektions- und Diagnosezeit drastisch, indem sie Ihnen hilft, die Fehlerquelle in elektrischen, mechanischen, Klimaanlagen oder HV-Systemen visuell zu lokalisieren. Anstatt mit einem einzelnen IR-Thermometer nach Temperaturanomalien zu suchen, zeigt dieses berührungslose Temperaturmess- und Bildgebungswerkzeug ein Wärmebild Ihres Ziels an, einschließlich heißer Stellen oder kalter Zonen, die auf ein Problem hinweisen könnten. Dank der patentierten MSX-Bildverbesserung, die den Wärmebildern visuelle Details hinzufügt, können Sie Drähte oder Komponenten klar erkennen und sogar Etiketten lesen. Der Bullseye-Laser stellt sicher, dass Sie immer das richtige Bauteil für die Messung anvisieren, während das sturzgeprüfte, tragbare Design mit einfach zu bedienenden Tasten und Einstellungen dazu beiträgt, dass Sie Ihre Arbeit schnell und stressfrei erledigen können. Mit einem internen Speicher für bis zu 50.000 Bilder und einem wiederaufladbaren Li-Ionen-Akku ist die Kamera sofort nach dem Auspacken einsatzbereit.

Bitte beachten Sie, dass diese Kamera nur in die USA verkauft und verschickt werden darf! Gemäß 15 CFR 744.9(a)(1) ist eine Genehmigung erforderlich für die Ausfuhr, Wiederausfuhr oder Weitergabe von Wärmebildkameras der ECCN 6A993 an einen anderen Bestimmungsort als die USA oder Kanada zur Verwendung durch einen militärischen Endverwender, zur militärischen Endverwendung oder als Bestandteil einer unter ECCN 0A919 erfassten militärischen Ware."
