IMS 32

Flexible Produktionsanlage mit Portalroboter und 4 Stationen

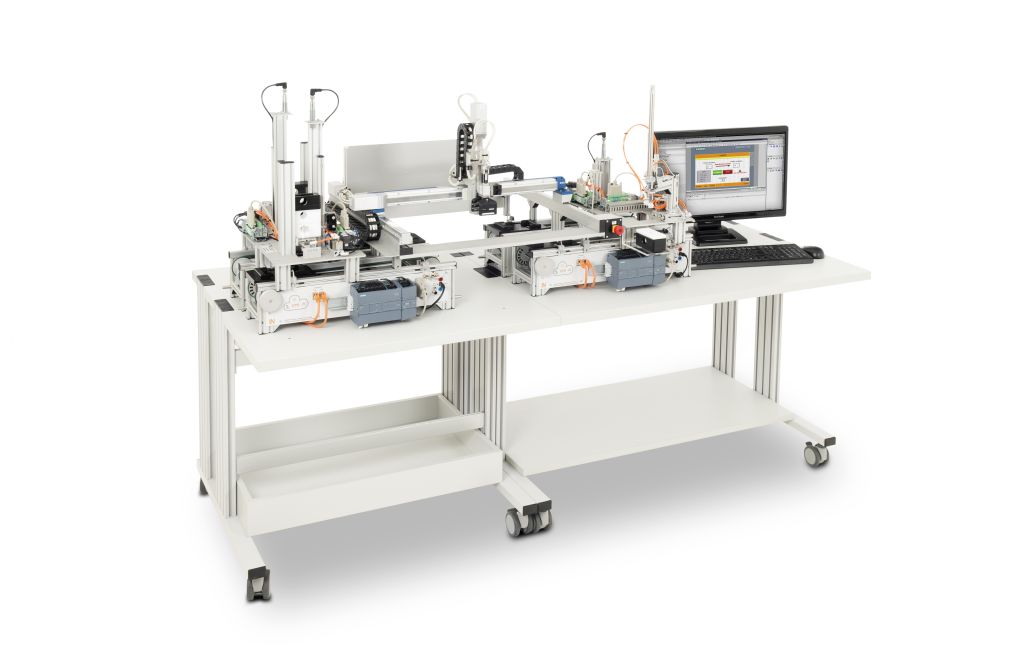

Die Anlage kann zur vollautomatischen Produktion eines dreiteiligen Werkstücks verwendet werden. Über ein Transportband erfolgt der Transport der Werkstückträger zu den Bearbeitungsstationen. Ein Unterteil wird einem Werkstückträger zugeführt und zur Entnahmeposition gefahren. Dort entnimmt der Portalroboter das Unterteil vom Träger und transportiert es zum Transportband mit der Oberteilmontagestation. Nach der Oberteilmontage kann das nun zweiteilige Werkstück durch den Portalroboter entweder zur Handhabenstation (Versandstation) oder zur Bolzenmontagestation transportiert werden. Somit ist eine flexible Produktion von ein-, zwei- oder dreiteiligen Werkstücken möglich.

IMS 1.5 Cyber-Physisches-Transportsystem
4

Cyber-physisches Transportsystem mit IO-Link

LM9516

IMS 3 Subsystem Vereinzeln
1

Station Vereinzeln

LM9627

IMS 4 Subsystem Montieren
1

Station Montieren

LM9628

IMS 5 Subsystem Bearbeiten
1

Station Bearbeiten

LM9682

IMS 7 Subsystem Handhaben
1

Station Handhaben

LM9683

Der Portalroboter dient dazu, Pick&Place- oder auch Lagerungsaufgabe mit Werkstücken durchzuführen. Weitere Aufgaben wie Stapelung von Werkstücken, Lagerung, Konturen abfahren uvm. sind ebenfalls möglich. Mit Hilfe der Stifthalterung können Stifte fixiert und zum Zeichnen von Figuren verwendet werden. So wird die Programmierung von Kreisen, Rechtecken oder auch Dreiecken bildlich dargestellt. Die Stifte, oder auch die Arbeitsoberflächen, können nicht durch Fehlbedienung beschädigt werden, da sich der Stifthalter in diesem Fall automatisch entkoppelt. Der Stifthalter kann dann jederzeit wieder befestigt werden.
1

3-Achs-Portalroboter mit Greifer

LM9546

Speicherprogrammierbare Steuerung S7-1200 mit Zubehör:
1

SIMATIC S7-1200 14 DE, 10 DA, 2 AE, 1 AA, 24V / 5 A Netzteil

CO3713-8Q

1

QuickChart Siemens SPS S7-1200 Board

SO6200-5J

Zubehör:
5

DC-Netzteil (24V/5A) für IMS Bänder

LM9672

4

Werkstückträgerplatte schwarz

LM9520

2

Werkstück-Oberteil weiß

LM9521

2

Werkstück-Oberteil schwarz

LM9522

2

Werkstück-Unterteil weiß

LM9524

2

Werkstück-Unterteil schwarz

LM9525

2

Werkstück Bolzen Aluminium

LM9527

2

Werkstück Bolzen Kunststoff rot

LM9528

4

Schnittstellenkabel 25-polig, Sub-D-Buchse/ Stecker 1 m

LM9066

1

Verdichter, geräuscharm (Kompressor)

SE2902-9L

1

Schlauch- und Zubehörsatz für mechatronische Systeme

LM9571

1

Membrantrockner IDG3 mit Schnellkupplung u. Filter AF20 mit Wasserabscheider

LM9671

IMS Möbel
1

Mobiler IMS Experimentierstand, SybaPro, 900x900mm Portalroboter

ST7200-4M

1

Mechatronik Aluprofil Wagen mit Experimentierrahmen 600x900 (BxT)

ST7200-3M

1

Mechatronik Aluprofil Wagen ohne Experimentierrahmen 600x900x760mm (BxTxH)

ST7200-3R

Medien:
1

Interactive Lab Assistant: IMS Transportband mit SPS und Bearbeitungsstationen

SO2805-5N

1

Interactive Lab Assistant: CPR 1 - Grundlagen zum Portalroboter

SO2805-5D

1

QuickChart IMS 1.5 Cyber Physisches Transportsystem

SO6200-2P

1

QuickChart IMS 3 Mechatronisches Subsystem Vereinzeln

SO6200-1C

1

QuickChart IMS 4 Mechatronisches Subsystem Montieren

SO6200-1D

1

QuickChart IMS 5 Mechatronisches Subsystem Bearbeiten

SO6200-1E

1

QuickChart IMS 7 Mechatronisches Subsystem Handhaben

SO6200-1G

Optionales Zubehör:
1

Interactive Lab Assistant: CSF 4 ERP Lab für Industrie 4.0

SO2800-5Z

3

IO-Link Ultraschallsensor

LM9657

backlink-side-image

Modul IMS 32 gehört zum Beispiele kompletter Produktionsanlagen (inkl. Steuerung) Paket

Sie haben schon Module und möchten diese erweitern?
Kein Problem...

Weitere Module für das IMS 32-Paket

IMS 23 Anlage mit 3 Subsystemen

IMS 24 Anlage mit 4 Subsystemen

IMS 25 Anlage mit 5 Subsystemen

IMS 31 Flexible Produktionsanlage mit Portalroboter und 4 Transportsystemen

IMS 32 Flexible Produktionsanlage mit Portalroboter und 4 Stationen
