Cyber-physisches Transportsystem

Mechatronisches Basismodul angetrieben mit einem drehzahlvariablen 24 V-Getriebemotor. Zwei Endlagensensoren am Anfang und am Ende des Transportsystems. Für grundlegende Experimente an einem Transportsystem oder zum Einbau in ein komplexes mechatronisches System zur Steuerung des Materialflusses. Eine auf der Frontseite montierte Siemens SPS ist frei programmierbar und übernimmt die Steuerung des Moduls. Das Transportband transportiert Werkstückträger mit Werkstücken, verbindet einzelne Stationen. Es kann mit anderen Transportbändern, Kurven oder Transferknoten kombiniert werden. Über den 25-poligen D-Sub Anschluss können die auf dem Förderband angebrachten Bearbeitungsstationen über die SPS gesteuert werden. Das Förderband samt Steuerung bildet eine kompakte Einheit. Ohne aufwändige Umbaumaßnahmen oder Veränderung der Verkabelung kann das System aus einer Gesamtanlage separiert und zum Einzelarbeitsplatz genommen werden. Ein Umbau oder komplizierter Auseinanderbau von Tischen entfällt somit.

Über einen integrierten Switch ist eine Vernetzung mehrerer Transportsysteme problemlos möglich. PROFINET Kabel können von einem Transportsystem zum nächsten geschleift werden. Die einzelnen Systeme müssen nicht alle separat mit einem zentralen Switch verbunden werden. Dicke Kabelbäume und das Verlegen langer Kabel entfällt somit.

Ein integriertes Modul dient zur Messung und Auswertung der Leistungs- und Energieaufnahme des Gesamtsystems (Transportsystem, Steuerung und optionaler Station). Diese Werte ermöglichen eine Beurteilung der Energieeffizienz und geben Hinweise auf deren Optimierung. Sie können per LAN an übergeordnete Leitstellen übermittelt werden, wo ein Energiemanagement implementiert ist.

• Länge = 600 mm, Breite = 160 mm, Spur = 120 mm
• Getriebemotor, 24 V DC
• Zur Ansteuerung des Bandes mit variabler Geschwindigkeit kann das PWM Signal der SPS verwendet werden
• 2 x Magnetfeld Endlagensensoren
• 3 x dreipolige Klemmanschlüsse zum Anschluss von digitalen Sensoren
• 25-polige D-Sub Schnittstelle zum Anschluss von Bearbeitungsstationen
• Im 25-poligen Anschluss integrierte Übertragung des IO-Link Sensorsignals der Station zur Steuerung
• 2 x M12 Schnittstelle mit jeweils einem digitalen Ein- und einem Ausgang zur Kommunikation mit anderen Förderbändern
• 2 x RJ45 Schnittstelle an der Frontseite
• Externe Spannungsversorgung über 4 mm Sicherheitsbuchsen oder Hohlstecker
• Inkrementalscheibe für Positionserfassung und Geschwindigkeitsmessung über optischen Sensor
• Verwendete Steuerung: S7-1215 DC/DC/DC mit 14 DI und 10 DO
• Zusätzliches Kommunikationsmodul mit 2 DI und 2 DO
• 2 x Rasttastschalter zur Simulation digitaler Eingänge des Kommunikationsmoduls
• Messung der Leistungs- und Energieaufnahme
• Hutschiene zur Erweiterung der SPS mit analogen oder digitalen IO Modulen
• Erweiterung der SPS um ein PROFIBUS-Mastermodul, ein AS-i-Bus Mastermodul oder ein IO-Link Mastermodul möglich
• 1 x RJ45 Kabel
• 1 x Step 7 Basic mit aktueller Version Step7 des TIA-Portals

Achtung: Nur für Schulen und Ausbildungsstätten im nicht gewerblichen Bereich.

Doppelgurt-Förderbandsegment, passiv

Mechatronisches Basismodul ohne eigenen Antrieb, insbesondere zur Verlängerung von angetriebenen Transportbändern innerhalb eines komplexen mechatronischen Systems. Zum Antrieb wird über einen Transmissionsriemen eine mechanische Kopplung mit einem weiteren Band oder einer Kurve hergestellt.

• Länge = 600 mm, Breite = 160 mm, Spur = 120 mm
• Zusätzlicher Antriebsriemen

Förderbandsegment-Kurve 180 Grad

Bandsegment mit Drehscheibe zur Verbindung von Teilsystemen und zum Aufbau komplexer mechatronischer Systeme sowie von Umlaufsystemen. Der Antrieb der Kurve wird über die Kopplung zu einem angetriebenen Transportband realisiert und kann in beide Richtungen erfolgen.

• Winkel = 180-Grad
• Spur = 120 mm
• Radius = 250 mm
• Außenabmessungen: 350x380 mm (BxT)

Station Vereinzeln

Station zur vollautomatischen Bevorratung, Vereinzelung- und Montage von Werkstückunterteilen. Gemeinsam mit dem Transportband führt die Station einen Teilprozess der vollautomatischen Montage eines aus drei Teilen bestehenden Endproduktes durch.

• Fallmagazin
• Lichtschranke zur Füllstandsüberwachung
• Stoppzylinder, doppeltwirkend
• Endlagesensor
• 1 x Vereinzelungszylinder einfach wirkend
• 1 x 3/2-WegeVentil
• 1 x 4/2-Wege Ventil
• Pneumatik Ventilblock 2-fach
• SPS-Schnittstelle auf SUB-D 25-polig
• Anforderung an die SPS: 2 x digitale Ausgänge, 2 x digitale Eingänge

Station Prüfen

Die Station Prüfen untersucht die auf dem Transportband passierenden Werkstücke auf Material und Farbe.

• 4 binäre Prüfsensoren (2 x optisch, induktiv, kapazitiv)
• Magnetischer Endlagensensor
• Stoppzylinder, doppeltwirkend
• 4/2-Wege Ventil
• SPS-Schnittstelle auf SUB-D 25-polig

Anforderung an die SPS: 1 x digital Out, 5 x digital In

Station Handhaben

Handhabungsautomat mit Hubzylinder an einer pneumatischen Schwenkeinheit, der gemeinsam mit dem Transportband Teile nach vorgegeben Kriterien vereinzelt.

• Pneumatische Schwenkeinheit 90°
• Vakuumerzeuger mit Vakuum-Sensor
• Hubzylinder mit Vakuumsauger und Mikroschalter
• 3 x Drosselrückschlagventile
• 3 x 4/2-Wege Ventile
• 1 x 3/2-Wege Ventil
• Ventilblock 4-fach
• 2 Positioniersensoren
• Stoppzylinder doppeltwirkend
• SPS-Schnittstelle auf SUB-D 25-polig
• Anforderung an die SPS: 4 x digitale Ausgänge, 5 x digitale Eingänge

SIMATIC S7-1516-3 PN/DP 32 DE, 32 DA, 8 AE, 4 AA, 24V / 6 A Netzteil

Trainingssystem für SPS Geräte der SIMATIC S7-1500 Serie. Die frei zugängliche Profilschiene ist mit den Ein- und Ausgabemodulen der SIMATIC S7-1500 Serie bestückt. Die SPS ist über Ethernet programmierbar. Ein Programmieradapter wird nicht benötigt. Eine aktuelle Version der Programmiersoftware ist im Lieferumfang enthalten.

• Stabiles Pultgehäuse mit rutschfesten Füßen
• Frei zugängliche Profilschiene zum Aufbau der SPS
• Integrierte Stromversorgung: 24 V/6 A DC
• Betriebsspannung: 220-240 V AC, 50-60 Hz
• PROFINET IO (2-Port_Switch) als Standard-Schnittstelle
• Zusätzliche PROFINET-Schnittstelle z.B. zur Netzwerktrennung
• OPC UA Server
• Erweiterbar mit Kommunikationsbaugruppen für Bussysteme und Punkt-zu-Punkt-Kopplung
• 1 PROFIBUS-Schnittstelle
• Integrierter Web-Server zum einfachen Zugriff auf anlagenrelevante Betriebsdaten und Konfigurationsdaten über Web-Browser
• SIMATIC Memory Card 24 MB
• 16 Digitaleingänge DC 24 V auf 4 mm Sicherheitsbuchsen
• 16 Taster/Rastschalter zur Simulation der Digitaleingänge
• 16 Digitalausgänge DC 24 V auf 4 mm Sicherheitsbuchsen
• 16 Digitaleingänge DC 24 V über 9-pol, 25-pol und 37-pol Systemstecker
• 16 Digitalausgänge DC 24 V über 9-pol, 25-pol und 37-pol Systemstecker
• 8 Analogeingänge -10 V ... +10 V und 0 ... 20 mA
• 4 Analogausgänge wählbar -10 V ... +10 V oder 0...20 mA
• 1 Analogausgang mit -10 V ... +10 V über Potentiometer einstellbar
• 1 Analogausgang mit 0 ... 20 mA über Potentiometer einstellbar
• 9-pol und 25-pol Buchsen zur direkten Ansteuerung mechatronischer Anlagen
• 37-pol Stecker und 37-pol Buchse
• Abmessungen (HxBxT): (297 x 456 x 230) mm
• Gewicht: 6,5 kg inkl. SPS

1 x Combo-Lizenz für wechselbare Benutzung

• von: SIMATIC STEP 7 Professional V14 SP1 oder neuer. Es wird der Versionsstand, der aktuell bei Siemens erhältlich ist, geliefert.
  STEP 7 Professional V14 SP1* (KOP, FUP, AWL), S7-GRAPH, S7-SCL, S7-PLCSIM
• oder: SIMATIC STEP 7 Professional 2010 SR4
  STEP 7 V5.5 SP4 (KOP, FUP, AWL), S7-GRAPH V5.3 SP7, S7-SCL V5.3 SP6, S7-PLCSIM V5.4 SP5

Wichtiger Hinweis:

Artikel kann nur nach Vorlage einer ergänzenden Lizenzvereinbarung für Schulen und Ausbildungsstätten (auch gewerblicher Bereich) bestellt werden.

Touch Panel TP700 Comfort Trainer Package

Das Schulungssystem ist ein didaktisch aufgebautes Touchpanel zum Bedienen und Beobachten von Maschinen und Anlagen.

Die Programmierung erfolgt über die im Lieferumfang enthaltene Visualisierungssoftware WinCC Advanced.

• Vollgrafisches Color Display (16 Mio. Farben)
• Touchscreen 7"
• Auflösung: 800 x 480 Pixel
• Schnittstellen, PROFIBUS DP, PROFINET I/O, USB
• Anzeige von Stör- und Betriebsmeldungen
• Rezepturverwaltung
• Hoher Ablesewinkel
• Dimmbare LED Hintergrundbeleuchtung von 0 ... 100 %
• Stromversorgung: DC 24 V
• Abmessungen: 297 x 228 x 125 mm (HxBxT)
• Gewicht: 3 kg

Lieferumfang:

• Didaktisch aufbereitetes HMI TP700
• Ethernet Crossconnect-Kabel
• Aktuelle Version WinCC Advanced / WINCC FLEXIBLE ADVANCED 2008 FOR PANELS

Wichtiger Hinweis:

- Das TP700 kann nur mit WinCC Comfort, Advanced, Professional (TIA Portal) programmiert und projektiert werden.

- Der Artikel kann nur nach Vorlage einer ergänzenden Lizenzvereinbarung für Schulen und Ausbildungsstätten (auch gewerblicher Bereich) bestellt werden.

Sicherheitsverbindungsstecker rot 4mm mit Anzapfung, 1000V/32A CAT II

Beidseitig berührungsgeschützt

• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• Durchgangswiderstand max. 6 mΩ
• Bemessungsdaten: 1000 V / 32 A CAT II
• Farbe rot

Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II

Beidseitig berührungsgeschützt

• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• Durchgangswiderstand max. 6 mΩ
• Bemessungsdaten: 1000 V / 32 A CAT II
• Farbe blau

Sicherheitsmessleitung 4mm, 100cm blau, 600 V, CAT III ~ 1000 V, CAT II / 32A

Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4 mm-Steckern

• Farbe: blau
• Länge: 100 cm / 40"
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
• Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
• Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031

Sicherheitsmessleitung 4mm, 100cm rot, 600 V, CAT III ~ 1000 V, CAT II / 32A

Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4 mm-Steckern

• Farbe: rot
• Länge: 100 cm / 40"
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
• Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
• Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031

DC-Netzteil (24V/5A) für IMS Bänder

Netzteil zur Spannungsversorgung von 24 V Verbrauchern.

• Eingangsspannungsbereich: (85 - 264) V AC
• Eingangsfrequenzbereich: (47 - 63) Hz
• Ausgangsspannung: 24 V DC
• Maximaler Ausgangsstrom: 5 A
• Maximale Leistung: 120 W

Werkstückträgerplatte schwarz

Werkstückträger zur Aufnahme und zum Transport von Werkstücken auf Transportbändern. Der Werkstückträger verfügt über ein 4-Bit Identifikationssystem.

• Länge = 180 mm, Breite = 119 mm, Höhe = 15 mm
• Positionsgeber
• 4 Bit Identifikationssystem

IMS Handbediengerät

Handbediengerät zur Steuerung von IMS-Subsystemen oder IMS-Produktionsanlagen.

• NOT-AUS Schalter
• Beleuchteter Taster START
• Beleuchteter Taster STOP
• 2 x beleuchtete Taster, frei belegbar
• Hand / Automatik Schalter
• Wahlschalter, tastend, frei belegbar
• Wahlschalter, rastend, frei belegbar
• Anschlusskabel, Länge 2 m, 25-pol. D-Sub

Werkstück-Unterteil weiß

• Material: Kunststoff
• Farbe: weiß
• Magnetschließung zur Fixierung des Oberteils
• Abmessungen (L x B x H): 100 x 50 x 40 mm

Werkstück-Unterteil schwarz

Material: Kunststoff

• Farbe: schwarz
• Magnetschließung zur Fixierung des Oberteils
• Abmessungen (L x B x H): 100 x 50 x 40 mm

Verdichter, geräuscharm (Kompressor)

Sehr geräuscharme Druckluftanlage mit Motorkompressor, Thermoschalter und automatischem Druckschalter. Behälter aus Spezialstahl mit Sicherheits- und Rückschlagventil, Kontrollmanometer, Kondensatorentleerung, Absperrhahn und Wartungseinheit

• Motorleistung: 0,34 k W
• Ansaugleistung: 50 l / min
• Stromaufnahme bei 8 bar: 2,9 A
• Druck: 8 bar
• Behälterinhalt: 15 l
• Geräuschpegel: 40 d B(A) / 1 m
• Betriebsspannung: 230 V AC
• inkl. Schlauch- und Verbindersatz
• Abmessungen: 500 x 410 x 410 mm (HxBxT)
• Gewicht: 19 kg

Schlauch- und Zubehörsatz für mechatronische Systeme

Universeller Schlauch- und Zubehörsatz mit den notwendigen Kleinteilen und Adaptern zum Anschluss eines Kompressors an die mechatronischen Systeme.

• 1 x Kompressoranschluss mit Steckhülle 6 mm
• 2 x 3/2 Wege Handventil, 6 mm
• 20 m PU-Schlauch in Schwarz 4 mm
• 20 m PU-Schlauch in Schwarz 6 mm
• 5 x T-Steckverbinder mit Reduzierung 6 mm / 4 mm
• 10 x Winkelsteckverbinder 4 mm
• 2 x Y-Steckverbinder mit Reduzierung 6 mm / 4 mm
• 2 x Y-Steckverbinder 4 mm
• 5 x Y-Steckverbinder mit Steckanschluss 4 mm
• 1 x Steckreduzierung 4 mm / 6 mm
• 5 x Verschlussstopfen für Steckverbinder 4 mm
• 2 x Verschlussstopfen für Steckverbinder 6 mm
• 1 x Schlauchschneider

In Gebieten mit hoher Luftfeuchtigkeit sollte zur Kondenswasservermeidung der Membrantrockner mit Wasserabscheider verwendet werden.

Schnittstellenkabel 25-polig, Sub-D-Buchse/ Stecker 1 m

25-pol SUB-D Verbindungskabel

• Anschluss: 25-pin Stecker / 25-pin Buchse
• Länge: 1 m
• Kontaktbelegung: 1:1

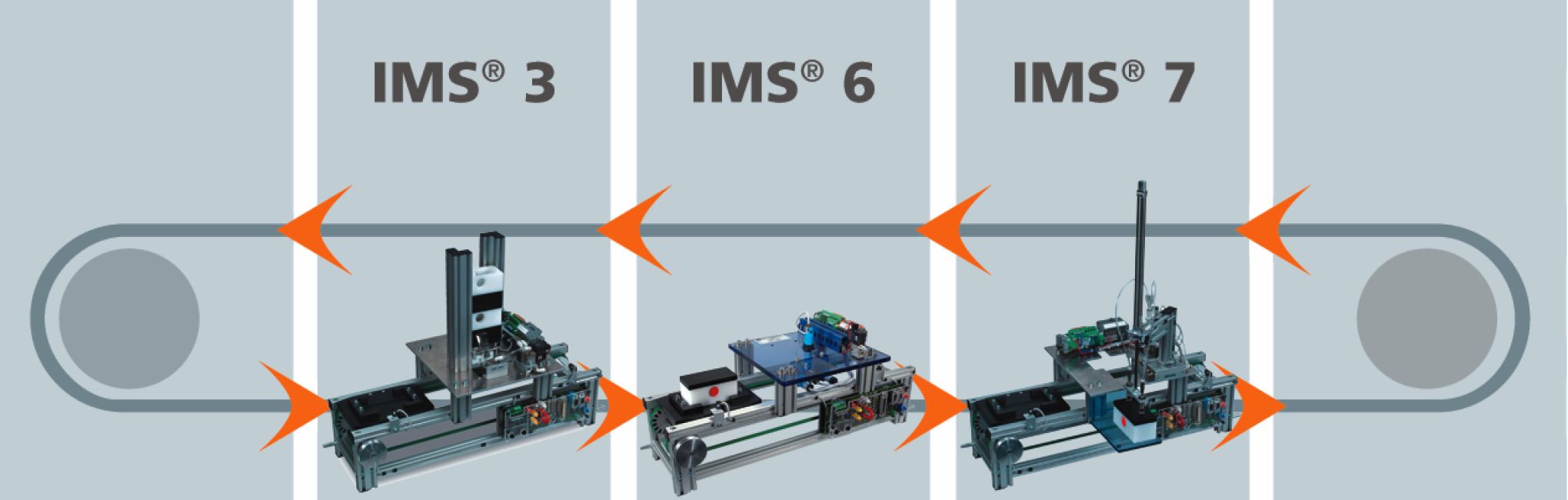

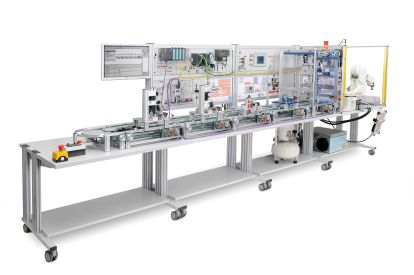

Konfiguration IMS 23

Aufbau, Inbetriebnahme, Test und Dokumentation der IMS Konfiguration:

• die Anlage wird mit der gelieferten Steuerung SPS komplett aufgebaut und getestet
• alle Stationen werden verkabelt (z.B. PROFIBUS)
• alle Steckverbindungen sind so beschriftet, dass der erneute Aufbau problemlos ist
• die SPS ist programmiert

Membrantrockner IDG3 mit Schnellkupplung u. Filter AF20 mit Wasserabscheider

Membrantrockner, eine zuverlässige, wirksame und wirtschaftliche Alternative um Druckluft zu trocknen.

• Kompakt und leicht
• Keine Stromversorgung erforderlich
• Eingebauter Schalldämpfer für geringere Geräuschentwicklung der Auslassluft
• Keine Vibrationen oder Wärmebildung

Luftfilter, hochwertiger MINI Filter Wasserabscheider

• Beidseitig Innengewinde 1/4"
• Halbautomatischer Entwässerung
• Hochwertige 50 Micro Filterung
• Saubere Druckluft
• Filterelement wechselbar
• Kompakte Bauform

IMS/IPA Test- und Fehlersimulator

Mit dem Test- und Fehlersimulator lassen sich die IMS®- und IPA-Stationen auf Funktionalität testen. Über einen 9-poligen und einen 25-poligen Anschluss werden das Förderband und eine Station am Testgerät angeschlossen. Die Sensor- und die Steuersignale werden über LEDs angezeigt. Über Tast-/Rastschalter können alle Funktionen der Stationen und des Förderbandes getestet werden. So ist ein manuelles Testen des Funktionsablaufs möglich.

Zur Verwendung als Fehlersimulator stehen zwei weitere Anschlüsse zur Verfügung, um die Fehlerbox mit einer Steuerung zu verbinden. Der Fehlersimulator wird somit zwischen der Steuerung und der Station angeschlossen. Hinter einer abschließbaren Klappe befinden sich zwölf Kippschalter. Über diese lassen sich verschiedene Fehler einstellen, die die richtige Funktion des Förderbandes und der Station beeinträchtigen.

Merkmale:

• 15 LEDs zur Anzeige der digitalen Eingänge
• 11 Tast-/Rastschalter zum Setzen der digitalen Ausgänge
• 11 LEDs zur Anzeige der gesetzten Ausgänge
• 12 Fehlerschalter:
  • S1 bis S10 zum Einstellen von Kurzschlüssen oder Kabelbrüchen
  • Schalter LED zum Deaktivieren der LEDs - Somit kann der Lernende den eingestellten Fehler nicht direkt erkennen
  • Schalter PWR zur Unterbrechung der Stromversorgung über X2 / X4
• 1 x 25-poliger Stecker zur Verbindung mit einer Steuerung
• 1 x 25-polige Buchse zur Verbindung mit einer Station
• 1 x 9-poliger Stecker zur Verbindung mit einer Steuerung
• 1 x 9-polige Buchse zur Verbindung mit einer Station
• 1 x Abschließbare Klappe zum Verdecken der eingestellten Fehler

Schnittstellenkabel 25-polig, Sub-D-Buchse/Stecker, 1,8 m

25-pol SUB-D Verbindungskabel

• Anschluss: 25-pin Stecker / 25-pin Buchse
• Länge: 2 m
• Kontaktbelegung: 1:1

Sicherheitsmessleitung 4mm, 100cm blau, 600 V, CAT III ~ 1000 V, CAT II / 32A

Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4 mm-Steckern

• Farbe: blau
• Länge: 100 cm / 40"
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
• Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
• Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031

Sicherheitsmessleitung 4mm, 100cm rot, 600 V, CAT III ~ 1000 V, CAT II / 32A

Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4 mm-Steckern

• Farbe: rot
• Länge: 100 cm / 40"
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
• Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
• Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031

QuickChart IMS Test und Fehlersimulator

Kurzdokumentation zur schnellen Inbetriebnahme komplexer Geräte und Versuchsaufbauten.

• Anschlussbelegung, Sicherheitshinweise, Hilfestellungen
• Schalt- oder Montageplan
• Farbdruck im Format DIN A3
• Laminierung: 2x250 µm

Mobiler IMS Experimentierstand, SybaPro, 1200mm, 2 etagig. Experimentierrahmen

Der mobile, anreihbare Aluprofil Mechatronik Wagen ist speziell zur Aufnahme mechatronischer Teilsysteme konzipiert. Zum Aufbau von mechatronischen Anlagen mit Fließfertigung oder einem Umlaufsystem, ist der Wagen kaskadierbar und mit robusten Tischverbindern ausgestattet.

• Aluminiumprofil mit integrierten Nuten zum Befestigen verschiedenster Anbauteile (z.B. PC-Halter, Erweiterungsplatte, C-Schienen)
• Experimentierrahmen zur Aufnahme von Experimentierplatten in DIN A4 Höhe (297 mm) in 2 Etagen
  • Naturgebürstete Aluminiumprofilschienen zur Aufnahme von Experimentierplatten
  • Innenliegende Bürstenleisten garantieren festen Sitz und vermeiden Vibrationsgeräusche
• 4 lenkbare Doppelrollen, davon 2 gebremst
• Tischplatte 1200 x 30 x 900 mm (B x H x T)
• Bodenplatte 1125 x 30 x 525 mm (B x H x T) z.B. für die Aufnahme von Kompressoren oder Hydraulikaggregaten
• Platten mit hochverdichteter mehrschichtige Feinspanplatte nach DIN EN 438-1; Farbe hellgrau; mit beidseitig 0,8 mm leicht strukturiertem Schichtstoffbelag (Resopal) nach DIN 16926
• Einfassung der Tischplatten mit massiver, schlagzäher Schutzkante aus 3 mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047
• Belag und Umleimer sind PVC frei
• Rändelschrauben sowie Gewindeaufnahmen links und rechts in der Tischzarge zur festen Verkettung mehrerer Wagen
• Untergebaute abschaltbare Steckdosenleiste, 5-fach
• Tischplattenhöhe 760 mm

Dieser mobile Experimentierstand wird bereits montiert geliefert.

Mobiler IMS Experimentierstand, SybaPro, 1200mm

Der mobile, anreihbare Aluprofil Mechatronik Wagen ist speziell zur Aufnahme mechatronischer Teilsysteme konzipiert. Zum Aufbau von mechatronischen Anlagen mit Fließfertigung oder einem Umlaufsystem, ist der Wagen kaskadierbar und mit robusten Tischverbindern ausgestattet. Optional kann der Wagen mit Rahmen zur Aufnahme von Experimentierplatten ergänzt werden.

• Aluminiumprofil mit integrierten Nuten zum Befestigen verschiedenster Anbauteile (z.B. PC-Halter, Erweiterungsplatte, C-Schienen)
• 4 lenkbare Doppelrollen, davon 2 gebremst
• Tischplatte 1200 x 30 x 900 mm (B x H x T)
• Bodenplatte 1125 x 30 x 525 mm (B x H x T) z.B. für die Aufnahme von Kompressoren oder Hydraulikaggregaten
• Platten mit hochverdichteter mehrschichtige Feinspanplatte nach DIN EN 438-1; Farbe hellgrau; mit beidseitig 0,8 mm leicht strukturiertem Schichtstoffbelag (Resopal) nach DIN 16926
• Einfassung der Tischplatte mit massiver, schlagzäher Schutzkante aus 3 mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047
• Belag und Umleimer sind PVC frei
• Untergebaute abschaltbare Steckdosenleiste, 5-fach
• Tischplattenhöhe 760 mm

Dieser mobile Experimentierstand wird bereits montiert geliefert.

Flachbildschirmhalter bis 10kg auf DIN A4-Platte, VESA 75/100

Monitorhalterung mit Kugelgelenk, zur Montage in Experimentierrahmen. Ermöglicht die optimale Positionierung des Monitors inmitten der Experimentierausstattung.

• TFT-Halterung mit Kugelgelenk
• Montiert auf DIN A4 Platte, zum Einhängen in die H-Profile der Experimentierrahmen
• VESA 75 / 100 Monitorbefestigung
• Tragfähigkeit bis 10 kg
• Abmessungen: 228 x 297 x 130 mm, (BxHxT)
• Gewicht: 1,2 kg

Interactive Lab Assistant: IMS Transportband mit SPS und Bearbeitungsstationen

Die Versuchsanleitung bildet ein Interactive Lab Assistant Kurs. Dieser Multimediakurs führt Schritt für Schritt in die Thematik der Programmierung eines Transportsystems mit Anwendung. Grundlagen werden durch leicht verständliche Bilder vermittelt. Der Interactive Lab Assistant bildet zusammen mit dem Fragenteil eine umfangreiche Experimentierumgebung.

Besonderheiten:

• Interaktive Versuchsaufbauten
• Messwerte und Grafiken können per Drag und Drop in der Versuchsanleitung gespeichert werden
• Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle
• Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
• Labsoft-Browser und Kurssoftware

Lerninhalte:

• Bandsteuerung
  • Erstellung eines TIA-Projekts
  • Experiment Tippbetrieb
  • Experiment Tippbetrieb mit Endlagenabschaltung
  • Experiment mit Rückkehr
  • PWM Signale
  • Experiment Steuerung mit verschiedenen Geschwindigkeiten
  • Positionszählung
  • Geschwindigkeitssteuerung
• Optional: Handbediengerät
  • Schnittstellenbelegung
  • Experiment Tippbetrieb mit Handbediengerät
  • Experiment Endlagenabschaltung mit Handbediengerät
  • Experiment Rückkehr
  • Experiment verschiedene Geschwindigkeiten mit Handbediengerät
  • Positionszählung
  • Geschwindigkeitssteuerung
• Automatische Erkennung von Bearbeitungsstationen
• IMS 3 - Station Vereinzeln
  • Schnittstellenbelegung
  • Steuerung
• IMS 4 - Station Montieren
  • Schnittstellenbelegung
  • Steuerung
• IMS 5 - Station Bearbeiten
  • Schnittstellenbelegung
  • Steuerung
• IMS 6 - Station Prüfen
  • Schnittstellenbelegung
  • Steuerung
• IMS 7 - Station Handhaben
  • Schnittstellenbelegung
  • Steuerung
• IMS 10 - Station Puffern
  • Schnittstellenbelegung
  • Steuerung
• Kursdauer: ca. 16 h

Interactive Lab Assistant: IMS 23 Produktionsanlage mit 3 Stationen

Die Versuchsanleitung bildet ein Interactive Lab Assistant Kurs. Dieser Multimediakurs führt Schritt für Schritt in die Thematik der Mechatronik. Grundlagen werden durch leicht verständliche Bilder vermittelt. Der Interactive Lab Assistant bildet zusammen mit dem Fragenteil eine umfangreiche Experimentierumgebung.

Besonderheiten:

• Interaktive Versuchsaufbauten
• Messwerte und Grafiken können per Drag und Drop in der Versuchsanleitung gespeichert werden
• Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle
• Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
• Labsoft-Browser und Kurssoftware

Lerninhalte:

• Grundsätzliches zur Versuchsdurchführung
• Ausführliche Versuchsbeschreibung
• Grundsätzliches zur konventionellen Ablaufsteuerung
• Programmierung der Produktionsanlage
• Grundsätzliches zu GRAPH
• Programmierung der Produktionsanlage in GRAPH
• Kursdauer: ca. 16 h

QuickChart IMS 1.5 Cyber Physisches Transportsystem

Kurzdokumentation zur schnellen Inbetriebnahme komplexer Geräte und Versuchsaufbauten.

• Anschlussbelegung, Sicherheitshinweise, Hilfestellungen
• Schalt- oder Montageplan
• Farbdruck im Format DINA3
• Laminierung: 2x250 µm

QuickChart IMS 3 Mechatronisches Subsystem Vereinzeln

Kurzdokumentation zur schnellen Inbetriebnahme komplexer Geräte und Versuchsaufbauten.

• Anschlussbelegung, Sicherheitshinweise, Hilfestellungen
• Schalt- oder Montageplan
• Farbdruck im Format DINA3
• Laminierung: 2x250 µm

QuickChart IMS 6 Mechatronisches Subsystem Prüfen

Kurzdokumentation zur schnellen Inbetriebnahme komplexer Geräte und Versuchsaufbauten.

• Anschlussbelegung, Sicherheitshinweise, Hilfestellungen
• Schalt- oder Montageplan
• Farbdruck im Format DINA3
• Laminierung: 2x250 µm

QuickChart IMS 7 Mechatronisches Subsystem Handhaben

Kurzdokumentation zur schnellen Inbetriebnahme komplexer Geräte und Versuchsaufbauten.

• Anschlussbelegung, Sicherheitshinweise, Hilfestellungen
• Schalt- oder Montageplan
• Farbdruck im Format DINA3
• Laminierung: 2x250 µm

QuickChart IMS 23 Produktionsanlage mit 3 Stationen

Kurzdokumentation zur schnellen Inbetriebnahme komplexer Geräte und Versuchsaufbauten.

• Anschlussbelegung, Sicherheitshinweise, Hilfestellungen
• Schalt- oder Montageplan
• Farbdruck im Format DIN A3
• Laminierung: 2x250 µm

QuickChart, IMS Handbedienteil

Kurzdokumentation zur schnellen Inbetriebnahme komplexer Geräte und Versuchsaufbauten.

• Anschlussbelegung, Sicherheitshinweise, Hilfestellungen
• Schalt- oder Montageplan
• Farbdruck im Format DIN A3
• Laminierung: 2x250 µm
