Intelligenter Handarbeitsplatz
In Fertigungsstraßen ist die Möglichkeit der Variantenfertigung begrenzt. Sonderfertigungen oder spezielle Wünsche der Kunden können dann nicht mehr vollautomatisiert und wirtschaftlich hergestellt werden. Die Auslagerung dieser Produktion fällt auf Handarbeitsplätze. Diese sind vollkommen vernetzt zur Standardfertigungsstraße und zum ERP-System.

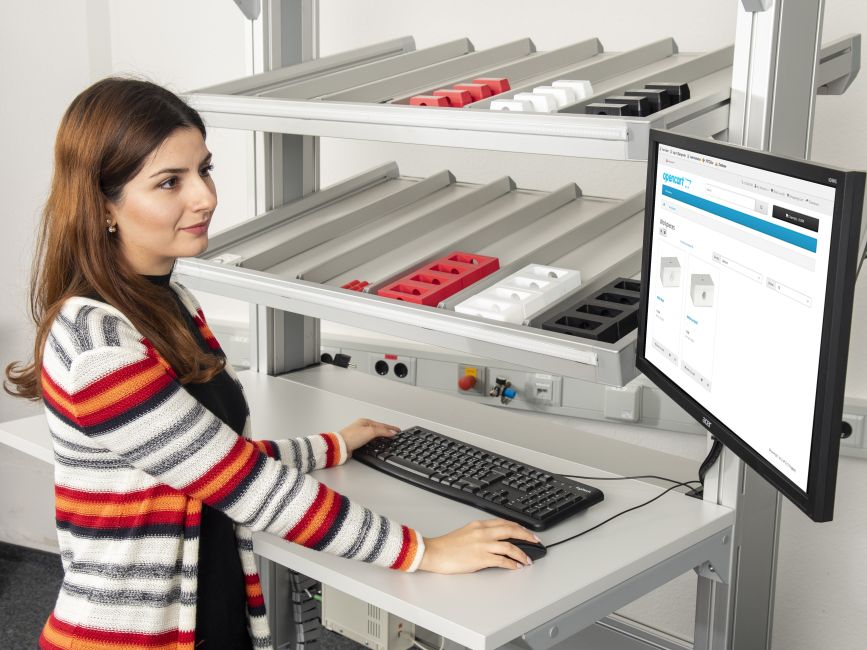

Der Handarbeitsplatz ist ausgestattet mit einem Infrarot Laserscanner, einem Beamer, einem Mini-PC, LED-Streifen und weiterem Zubehör. Der 2D Lidar Infrarot-Sensor hat einen 270° Öffnungswinkel und eine Reichweite von max. 10 m. Der Sensor detektiert Objekte im Erfassungsbereich und gibt an, in welchem Winkel und in welcher Entfernung das Objekt erfasst wurde.
Der Beamer ist an einer Halterung über dem Arbeitsbereich befestigt und projektiert auf die Arbeitsfläche die Bauanleitung. Die Schritt für Schritt Anleitung wird über das ERP-Lab vorgegeben.
Auf dem Mini-PC läuft die Verwaltung der Lagerplätze des Handarbeitsplatzes. Hier kann über eine Eingabemaske vorgegeben werden, in welchem Lagerplatz welches Produkt mit welcher Produktnummer liegt. Auch die Dimension der Lagerplätze ist einstellbar. So können Objekte beliebiger Größe im Handarbeitsplatz untergebracht und für die Montage verwendet werden.
Jede Etage verfügt über LED Streifen. Diese zeigen bei der Montage an, aus welchem Lagerplatz ein Teil entnommen werden muss. Wurde aus dem richtigen Fach entnommen, wird dies über ein grünes Aufleuchten der LEDs unter diesem Fach bestätigt. Wird aus einem falschen Lagerplatz entnommen, leuchten diese LEDs rot auf und der Monteur wird aufgefordert das falsch entnommene Teil wieder zurück zu legen.
Weiteres Zubehör:
- 24" Monitor
- Monitorhalterung zur Montage am Handarbeitsplatz
- Maus
- Tastatur
- USB HUB
- USB - Ethernet Adapter
- Anschlusskabel für den Laserscanner, LED-Streifen und Netzwerk
Technische Daten Laserscanner:
- Öffnungswinkel: 270°
- Winkelauflösung: 0,33°
- Scanfrequenz: 15 Hz
- Arbeitsbereich: 0,05 m ... 10 m
- Laserklasse: 1 (IEC 60825-1:2014) EN 60825-1:2014
- Schnittstelle: Ethernet TCP/IP
Technische Daten Beamer:
- Bildhelligkeit: 3600 ANSI-Lumen
- Native Auflösung: 1280 x 800 WXGA
- Kontrastverhältnis: 28000 : 1
Technische Daten Mini-PC:
- Prozessor: Intel mit 1,6 GHz
- Arbeitsspeicher: 2 GB Ram
- Festplatte: 120 GB SSD
Technische Daten LED-Streifen:
- Integrierter digitaler Steuerungschip
- RGB LEDs
- 144 LEDs pro Meter
Maße:
Die Halterung für den Beamer ist nach unten verschiebbar. Der Monitorhalter nach innen einklappbar. So hat der Handarbeitsplatz Transportmaße. Werden beide Halterungen wieder ausgefahren, hat der Handarbeitsplatz folgende Betriebsmaße.
- Transportmaße B x H x T: (1230 x 1900 x 1100) mm
- Betriebsmaße B x H x T: (1600 x 2250 x 1100) mm
Lerninhalte:
- Pick-by-Light
- Erfassung der Bauteilentnahme durch Kamera
- Anleitung des Zusammenbaus über Beamer auf Arbeitsfläche projiziert
- Bestellungen der Sonderprodukte über Web-Shop
- Auftragseingang über ERP-System
- Lagerverwaltung

Werkstück-Oberteil weiß
Material: Kunststoff
- Farbe: weiß
- Magnetschließer zur Fixierung des Unterteils
- Federkugel zur Fixierung des Bolzens
- Abmessungen (L x B x H): 100 x 50 x 40 mm

Werkstück-Oberteil schwarz
- Material: Kunststoff
- Farbe: schwarz
- Magnetschließer zur Fixierung des Unterteils
- Federkugel zur Fixierung des Bolzens
- Abmessungen (L x B x H): 100 x 50 x 40 mm

Werkstück-Oberteil rot
Material: Kunststoff
- Farbe: rot
- Magnetschließer zur Fixierung des Unterteils
- Federkugel zur Fixierung des Bolzens
- Abmessungen (L x B x H): 100 x 50 x 40 mm

Werkstück-Unterteil weiß
- Material: Kunststoff
- Farbe: weiß
- Magnetschließung zur Fixierung des Oberteils
- Abmessungen (L x B x H): 100 x 50 x 40 mm

Werkstück-Unterteil schwarz
Material: Kunststoff
- Farbe: schwarz
- Magnetschließung zur Fixierung des Oberteils
- Abmessungen (L x B x H): 100 x 50 x 40 mm

Werkstück-Unterteil rot
Material: Kunststoff
- Farbe: rot
- Magnetschließung zur Fixierung des Oberteils
- Abmessungen (L x B x H): 100 x 50 x 40 mm

Werkstück Bolzen Aluminium
- Material: Metall
- Durchmesser: 20 mm
- Länge: 50 mm

Werkstück Bolzen Kunststoff rot
Material: Kunststoff
- Durchmesser: 20 mm
- Länge: 50 mm

Werkstück Bolzen Kunststoff schwarz
- Material: Kunststoff
- Durchmesser: 20 mm
- Länge: 50 mm

Modul CSW 1 gehört zum Industrie 4.0 Erweiterungsmöglichkeiten Paket
Sie haben schon Module und möchten diese erweitern?
Kein Problem...
Weitere Module für das CSW 1-Paket
