EloTrain Stromversorgung
- 2-mm-Stecksystem mit Multimediakursen für UniTrain
- 4-mm-Stecksystem

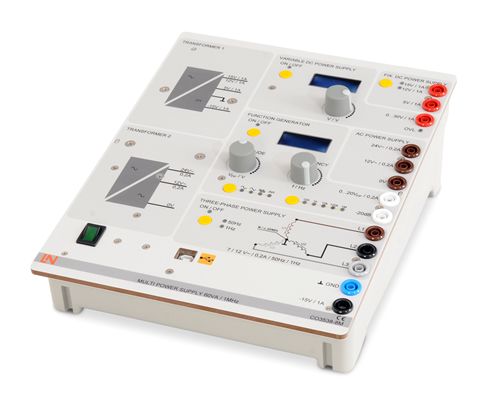

Multi Power Supply 4 x DC, 2 x AC, Drehstrom, Funktionsgenerator, 2 Displays
Multifunktionales, kompaktes Netzgerät sowie Funktions- und Drehstromgenerator für alle Grundlagen- und weiterführenden Versuche aus den Bereichen Elektrotechnik, Elektronik und Digitaltechnik. Es kann als Tischgerät oder als Aufnahmegerät in einem Experimentierrahmen verwendet werden. Das Gerät ist schutzisoliert und liefert Schutzkleinspannung gemäß EN 61010. Zum Anschluss genügt eine Standard-230 V-Netzsteckdose. Alle Ausgänge sind mit selbstrückstellenden Sicherungen ausgestattet, die einen Überstrom sicher abschalten, ohne dass eine Schmelzsicherung getauscht werden muss. Das Gerät ist daher besonders sicher, wartungsfrei und in besonderem Maße auch für Anfänger geeignet. Eine moderne Technologie sorgt für niedrigen Energieverbrauch und reduziert die Verlustleistung.
- Stabilisierte Festspannung +15 V, -15 V, je 1 A
- Stabilisierte Festspannung +5 V,1 A
- Stabilisierte KFZ-Festspannung 12 V, 1 A
- Stabilisierte, einstellbare Spannung 0 ... 30 V, 1 A, Strombegrenzung einstellbar
- Wechselspannungen 12 V, 24 V, je 200 mA, 50 Hz
- Drehstromgenerator mit 3 Phasen und N
- Amplitude 3 x 7/12 V
- Strombelastbarkeit 3 x 200 mA,
- Frequenz umschaltbar 1 Hz, 50 Hz
- Funktionsgenerator
- 0,1 Hz ... 1 MHz in 5 Bereichen
- Kurvenformen: Sinus, Dreieck, Rechteck, Digital
- Ausgangsspannung - 10 V ... 0 ... 10 V
- Zusätzlicher Ausgang mit Abschwächer 10:1
- Strombelastbarkeit: 200 mA
- Kurzschlussfest und eigenspannungssicher (gegen Spannungen anderer Ausgänge) oder selbstrückstellende
- Sicherungen an allen Ausgängen
- 6 Taster für unterschiedliche Funktionen
- 17 LEDs zur Statusanzeige
- 2 blau beleuchtete LCD-Displays
- DC/Gleichspannungsanzeige inkl. Stromanzeige und Anzeige der Strombegrenzung
- AC/Wechselspannungsanzeige inkl. Frequenzanzeige
- USB-Anschluss zur Steuerung der Spannungsquellen mittels Computer
- Beleuchteter Netzschalter
- Experimentierplatte mit Pultgehäuse
- Abmessungen: 297 mm x 228 mm x 100 mm
- Gewicht: 3,5 kg

Multi Power Supply DC, AC, Drehstrom, Funktionsgenerator, 3HE / 60TE
Multifunktionales, kompaktes Netzgerät sowie Funktions- und Drehstromgenerator für alle Grundlagen und weiterführenden Versuche aus den Bereichen Elektrotechnik / Elektronik und Digitaltechnik. Das Gerät ist schutzisoliert und liefert Schutzkleinspannung gemäß EN 61010. Alle Ausgänge sind mit selbstrückstellenden Sicherungen ausgestattet, die einen Überstrom sicher abschalten, ohne dass eine Schmelzsicherung getauscht werden muss. Das Gerät ist daher besonders sicher, wartungsfrei und in besonderem Maße auch für Anfänger geeignet. Eine moderne Technologie sorgt für niedrigen Energieverbrauch und reduziert die Verlustleistung. Das Gerät benötigt lediglich eine 1-phasige Stromversorgung. Es handelt sich um ein Einbaugerät, das entweder in einen Energiekanal integriert oder aber in ein Tischgehäuse eingebaut werden kann und somit zum externen Gerät wird.
Dieses Gerät kann als Einzelgerät oder auch im Verbund mit mehreren Geräten, über die optional erhältliche Labormanager-Software von einem zentralen PC aus ferngesteuert werden. Gleiches gilt für die gleichzeitige Verwendung von einem oder mehrerer Geräte zusammen mit dem LN SybaNet-System.
- Stabilisierte Festspannung +15 V, -15 V, je 1A
- Stabilisierte Festspannung +5 V,1 A
- Stabilisierte KFZ-Festspannung 12 V, 1A
- Stabilisierte, einstellbare Spannung 0 ... 30 V, 1 A, Strombegrenzung einstellbar
- Wechselspannungen 12 V, 24 V, je 700 mA, 50 Hz
- Drehstromgenerator mit 3 Phasen und N
- Amplitude 3 x 7/12 V
- Strombelastbarkeit 3 x 200 mA,
- Frequenz umschaltbar 1 Hz, 50 Hz
- Funktionsgenerator
- 0,1 Hz ... 1 MHz in 5 Bereichen
- Kurvenformen: Sinus, Dreieck, Rechteck, Digital
- Ausgangsspannung - 10 V ... 0 ... 10 V
- Ausgang mit Abschwächer 10:1
- Strombelastbarkeit: 200 mA
- Kurzschlussfest und Eigenspannungssicher (Spannungen andere Ausgänge) oder selbstrückstellende Sicherungen an allen Ausgängen
- 5 Taster für unterschiedliche Funktionen
- 17 LEDs zur Statusanzeige
- 2 blau beleuchtete LCD-Displays
- DC/Gleichspannungsanzeige inkl. Stromanzeige
- AC/Wechselspannungsanzeige inkl. Frequenzanzeige
- Beleuchteter Netzschalter
- Eingangsspannung 230 V/50 Hz
- Abmessungen: 3 HE/60 TE

Tischgehäuse für Einschübe 60TE inkl. Kaltgeräteanschluss
3HE-Tischgehäuse 230 V
inkl. Kaltgeräteanschluss
Gehäuse aus Alu-Profil
Einklappbarer Aufstellfuß
Vorrichtung zum Befestigen der 3HE-Module
Einschubbreite 60TE
