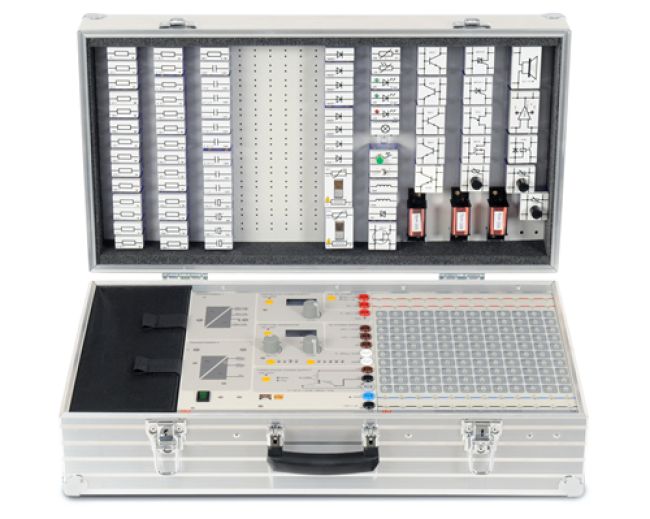

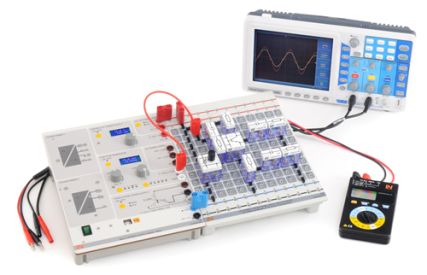

EloTrain Grundausstattung Elektrotechnik/Elektronik 4mm, mit Board

Bestehend aus 82 Stück 4mm Steckbausteinen mit Aufbewahrungsplatte, farbig bedruckt. Die Ausstattung ermöglicht eine immense Vielfalt an Versuchen aus dem Bereich der Grundlagen der Elektrotechnik und Elektronik. Folgende Themengebiete können mit dieser Experimentier-Ausstattung behandelt werden:

Gleichstromtechnik

• Aufbau von einfachen Stromkreisen
• Anwenden von Strom- und Spannungsmessgeräten.
• Ohm'sches Gesetz.
• Reihen- und Parallelschaltung von Widerständen.
• Unbelasteter und belasteter Spannungsteiler.
• Glühlampenkennlinie.
• Spannungsabhängiger Widerstand VDR.
• Widerstand mit negativem Temperaturkoeffizienten NTC.
• Widerstand mit positivem Temperaturkoeffizienten PTC.
• Lichtabhängiger Widerstand LDR.
• Kondensator im Gleichstromkreis
• Relaisschaltung.

Wechsel- und Drehstromtechnik

• Erzeugung von Wechselstrom
• Kenngrößen des Wechselstroms
• Ohm'scher Widerstand im Wechselstromkreis
• Kondensator im Wechselstromkreis
• Reihen- und Parallelschaltung von R und C
• Spule im Wechselstromkreis
• Reihen- und Parallelschaltung von R und L
• Reihen- und Parallelschaltung von R, L und C
• Reihen- und Parallelkompensation
• Unbelasteter/belasteter Transformator
• Drehstromnetz
• Sternschaltung symmetrisch / unsymmetrisch belastet
• Dreieckschaltung symmetrisch / unsymmetrisch belastet

Halbleiterbauelemente

• Diode im Gleich- und Wechselstromkreis
• Einweg- und Brückengleichrichter mit Glättung
• Darstellung von Diodenkennlinien auf dem Oszilloskop
• Leuchtdiode
• Photodiode
• Diodeneigenschaften von Transistorstrecken
• Eingangs-, Ausgangs- und Steuerkennlinie des Transistors
• Transistor in Emitter-, Kollektor- und Basisschaltung
• Transistor als Schalter
• Transistor als Verzögerungsschalter
• Kennlinie des Feldeffekttransistors (FET)
• FET als steuerbarer Widerstand und Schalter
• MOSFET Kennlinie
• Sensordimmer mit MOSFET
• Kennlinie von Diac, Thyristor und Triac
• Thyristor als Schalter
• Phasenanschnittsteuerung mit Triac und Diac
• UJT Kennlinie
• Impulsgeber mit UJT

Grundschaltungen der Elektronik

• Verstärkergrundschaltungen mit bipolaren Transistoren
• Verstärkergrundschaltungen mit Feldeffekt-Transistoren (FET)
• Zweistufiger Wechselspannungsverstärker
• Darlington-Verstärker
• Emittergekoppelter Verstärker
• Phasenumkehrstufen
• Differenzverstärker
• Zweistufiger Gleichspannungsverstärker mit Komplementärtransistoren
• Gegentaktendverstärker
• Rückkopplung, Gegenkopplung, Mitkopplung
• Rechteckgeneratoren
• Schwellwert-Schalter (Schmitt-Trigger)
• Astabile Kippschaltung (Multivibrator)
• Monostabile Kippschaltung
• Bistabile Kippschaltung (Flip-Flop)
• Sägezahngenerator (Pulsgenerator)
• Sinusgeneratoren mit RC- und LC-Glied
• Amplitudenmodulator und -demodulator
• Frequenzmodulator
• Ein- und Dreiphasen Gleichrichterschaltungen
• Spannungsvervielfacher
• Stabilisierungsschaltungen
• Spannungs- und Stromregler (linear)
• Schaltspannungsregler
• Gleichspannungswandler
• Impulserzeugung mit DIAC
• Impulserzeugung mit Unijunction-Transistor
• Anschnittsteuerung mit Thyristor
• Anschnittsteuerung mit TRIAC
• Vollwellensteuerung mit Nullspannungsschalter
• Gleichspannungsschalter mit Thyristoren
• Operationsverstärker als invertierender Verstärker
• Operationsverstärker als nichtinvertierender Verstärker
• Operationsverstärker als Differenzverstärker
• Dynamisches Verhalten des Operationsverstärkers

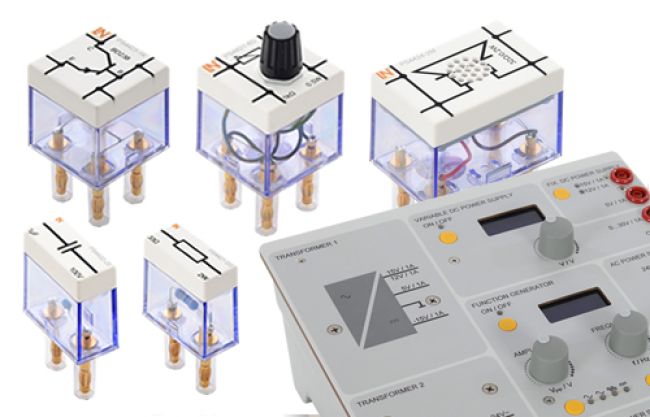

4-mm-Steckbausteine:

• Alle Bauelemente und Brückenstecker mit vergoldeten 4mm Kontakten
• Gehäuse aus transparentem, extrem schlagfestem und durchsichtigem Kunststoff
• Oberteil mit kratzfestem, kontrastreichem Siebdruck mit Schaltbild und der Typenbezeichnung des Bauteils
• Leicht zu öffnendes Gehäuse für Reparaturzwecke

Lieferumfang:

• 1 x Schalter, 1 x Taster, 1 x Relais
• 1 x Glühlampe 15V mit Fassung E10
• Widerstände: 1x 10 Ohm, 2 x 22 Ohm, 1 x 33 Ohm, 2 x 100 Ohm, 1 x 220 Ohm, 1 x 330 Ohm, 1x 470 Ohm, 1 x 680 Ohm, 3 x 1k Ohm, 2 x 2,2k Ohm, 3 x 4,7k Ohm, 3 x 10k Ohm, 3 x 22k Ohm, 2x 47k Ohm, 2x100k Ohm, 1 x 1M Ohm
• 1 x Poti 100 Ohm, 1 x Poti 1k Ohm, 1 x Poti 10k Ohm
• 1 x NTC, 1 x PTC, 1 x LDR, 1 x VDR
• Kondensatoren: 1 x 10nF, 1 x 47nF, 2 x 0,1µF, 1 x 0,22µF, 2 x 0,47µF, 2 x 1µF
• Elektrolytkondensatoren: 2 x 10µF, 1 x 100µF, 1 x 470µF
• Spulen: 1 x 10mH, 1 x 33mH
• 1 x Spule N=300, 2 x Spule N=900, 1 Satz Schnittbandkern
• 2 x LED grün, 1x LED rot
• 6 x Diode 1N4007, 1 x Diode Ge AA118
• 1 x Z-Diode 4,7V
• 1 x Transistor BC547 Basis links, 1 x Transistor BC547 Basis rechts
• 1 x Transistor BD237 Basis links, 1 x Transistor BD237 Basis rechts
• 1 x Transistor BD238 Basis rechts
• 1 x Feldeffekttransistor J112,
• 1 x MOSFET BS170
• 1 x Unijunctiontransistor
• 1 x Diac DB3, 1 x Triac MAC97A6, 1 x Thyristor MCR100-6
• 1 x OP-Verstärker TL071C
• 1 x Lautsprecher 0,25W
• Aufbewahrungsplatte DIN BxHxT 456 x 297 x 100 mm, farbig bedruckt
• Tiefe mit Bauteilen 150mm

Handbuch EloTrain Gleichstromtechnik

Hochwertiges, gebundenes und farbiges Lehrerhandbuch mit stabilem Rücken und Lösungen. CD-ROM mit zusätzlichem Schülerhandbuch mit Aufgaben- und Arbeitsblättern.

Ausführung:

• Theoretisches Hintergrundwissen

• Farbige CAD-Zeichnungen für Versuchsaufbauten und Schaltungen

• Aufgaben- und Arbeitsblätter

• Druck auf hochwertigem Color-Copy Papier100 g/qm, Buchdeckel 210 g/qm Glossy-Papier

Lerninhalte:

• Aufbau von einfachen Stromkreisen

• Anwenden von Strom- und Spannungsmessgeräten.

• Ohm'sches Gesetz.

• Reihen- und Parallelschaltung von Widerständen.

• Unbelasteter und belasteter Spannungsteiler.

• Glühlampenkennlinie.

• Spannungsabhängiger Widerstand VDR.

• Widerstand mit negativem Temperaturkoeffizienten NTC.

• Widerstand mit positivem Temperaturkoeffizienten PTC.

• Lichtabhängiger Widerstand LDR.

• Kondensator im Gleichstromkreis

• Relaisschaltung

Handbuch EloTrain Wechsel- und Drehstromtechnik

Hochwertiges, gebundenes und farbiges Lehrerhandbuch mit stabilem Rücken und Lösungen. CD-ROM mit zusätzlichem Schülerhandbuch mit Aufgaben- und Arbeitsblättern.

Ausführung:

• Theoretisches Hintergrundwissen

• Farbige CAD-Zeichnungen für Versuchsaufbauten und Schaltungen

• Aufgaben- und Arbeitsblätter

• Druck auf hochwertigem Color-Copy Papier100 g/qm, Buchdeckel 210 g/qm Glossy-Papier

Lerninhalte:

• Erzeugung von Wechselstrom

• Kenngrößen des Wechselstroms

• Ohm'scher Widerstand im Wechselstromkreis

• Kondensator im Wechselstromkreis

• Reihen- und Parallelschaltung von R und C

• Spule im Wechselstromkreis

• Reihen- und Parallelschaltung von R und L

• Reihen- und Parallelschaltung von R, L und C

• Reihen- und Parallelkompensation

• Unbelasteter/belasteter Transformator

• Drehstromnetz

• Sternschaltung symmetrisch / unsymmetrisch belastet

• Dreieckschaltung symmetrisch / unsymmetrisch belastet

Handbuch EloTrain Halbleiterbauelemente

Hochwertiges, gebundenes und farbiges Lehrerhandbuch mit stabilem Rücken und Lösungen. CD-ROM mit zusätzlichem Schülerhandbuch mit Aufgaben- und Arbeitsblättern.

Ausführung:

• Theoretisches Hintergrundwissen

• Farbige CAD-Zeichnungen für Versuchsaufbauten und Schaltungen

• Aufgaben- und Arbeitsblätter

• Druck auf hochwertigem Color-Copy Papier100 g/qm, Buchdeckel 210 g/qm Glossy-Papier

Lerninhalte:

• Diode im Gleich- und Wechselstromkreis

• Einweg- und Brückengleichrichter mit Glättung

• Darstellung von Diodenkennlinien auf dem Oszilloskop

• Leuchtdiode

• Diodeneigenschaften von Transistorstrecken

• Eingangs-, Ausgangs- und Steuerkennlinie des Transistors

• Transistor in Emitter-, Kollektor- und Basisschaltung

• Transistor als Schalter

• Transistor als Schalter

• Kennlinie des Feldeffekttransistors (FET)

• FET als steuerbarer Widerstand und Schalter

• FET Kennlinie

• Sensordimmer mit FET

• Kennlinie von Diac, Thyristor und Triac

• Thyristor als Schalter

• Phasenanschnittsteuerung mit Triac und Diac

• UJT Kennlinie

• Impulsgeber mit UJT

Handbuch EloTrain Grundschaltungen der Elektronik

Hochwertiges, gebundenes und farbiges Lehrerhandbuch mit stabilem Rücken und Lösungen. CD-ROM mit zusätzlichem Schülerhandbuch mit Aufgaben- und Arbeitsblättern.

Ausführung:

• Theoretisches Hintergrundwissen

• Farbige CAD-Zeichnungen für Versuchsaufbauten und Schaltungen

• Aufgaben- und Arbeitsblätter

• Druck auf hochwertigem Color-Copy Papier100 g/qm, Buchdeckel 210 g/qm Glossy-Papier

Lerninhalte:

• Verstärkergrundschaltungen mit bipolaren Transistoren

• Verstärkergrundschaltungen mit Feldeffekt-Transistoren (FET)

• Zweistufiger Wechselspannungsverstärker

• Darlington-Verstärker

• Emittergekoppelter Verstärker

• Phasenumkehrstufen

• Differenzverstärker

• Zweistufiger Gleichspannungsverstärker mit Komplementärtransistoren

• Gegentaktendverstärker

• Rückkopplung, Gegenkopplung, Mitkopplung

• Rechteckgeneratoren

• Schwellwert-Schalter (Schmitt-Trigger)

• Astabile Kippschaltung (Multivibrator)

• Monostabile Kippschaltung

• Bistabile Kippschaltung (Flip-Flop)

• Sägezahngenerator (Pulsgenerator)

• Sinusgeneratoren mit RC- und LC-Glied

• Amplitudenmodulator und -demodulator

• Frequenzmodulator

• Ein- und Dreiphasen Gleichrichterschaltungen

• Spannungsvervielfacher

• Stabilisierungsschaltungen

• Spannungs- und Stromregler (linear)

• Schaltspannungsregler

• Gleichspannungswandler

• Impulserzeugung mit Unijunction-Transistor

• Anschnittsteuerung mit Thyristor

• Anschnittsteuerung mit TRIAC

• Vollwellensteuerung mit Nullspannungsschalter

• Gleichspannungsschalter mit Thyristoren

• Operationsverstärker als invertierender Verstärker

• Operationsverstärker als nichtinvertierender Verstärker

• Operationsverstärker als Differenzverstärker

• Dynamisches Verhalten des Operationsverstärkers

EloTrain Ausbausatz Optoelektronik, 4mm-Steckbausteine

Die Ausstattung, bestehend aus 8 Stück 4mm Steckbausteinen mit Aufbewahrungsplatte, ist eine Ergänzung zur EloTrain Grundausstattung. Die Ergänzung ermöglicht zusätzliche Versuche aus dem Umfeld der Optoelektronik. Folgende Themengebiete können mit dieser Experimentier-Ausstattung behandelt werden:

• Leuchtdioden Kennwerte und Kennlinien

• Ansteuerung von LED

• Infrarot-LED

• Fotoelement

• Fotodiode

• Fototransistor

• Signalübertragung mit Fotodiode und Fototransistor

• Optokoppler

• Lichtwellenleiter

4-mm-Steckbausteine:

• Alle Bauelemente und Brückenstecker mit vergoldeten 4mm Kontakten

• Gehäuse aus transparentem, extrem schlagfestem und durchsichtigem Kunststoff

• Oberteil mit kratzfestem, kontrastreichem Siebdruck mit Schaltbild und der Typenbezeichnung des Bauteils

• Leicht zu öffnendes Gehäuse für Reparaturzwecke

Lieferumfang:

• 1 x Fotodiode

• 1 x IR-LED

• 1 x LED 2- 15V

• 1 x Fototransistor

• 1 x Fotoelement

• 1 x Optokoppler

• 1 x variable Lichtquelle

• 1 x Lichtwellenleiter

• Aufbewahrungsplatte BxHxT 114 x 297 x 100 mm, farbig bedruckt

• Tiefe mit Bauteilen 150mm

Handbuch EloTrain Optoelektronik

Hochwertiges, gebundenes und farbiges Lehrerhandbuch mit stabilem Rücken und Lösungen. CD-ROM mit zusätzlichem Schülerhandbuch mit Aufgaben- und Arbeitsblättern.

Ausführung:

• Theoretisches Hintergrundwissen

• Farbige CAD-Zeichnungen für Versuchsaufbauten und Schaltungen

• Aufgaben- und Arbeitsblätter

• Druck auf hochwertigem Color-Copy Papier100 g/qm, Buchdeckel 210 g/qm Glossy-Papier

Lerninhalte:

• Leuchtdioden Kennwerte und Kennlinien

• Ansteuerung von LED

• Infrarot-LED

• Fotoelement

• Fotodiode

• Fototransistor

• Signalübertragung mit Fotodiode und Fototransistor

• Optokoppler

• Lichtwellenleiter

EloTrain Ausstattung Digitaltechnik, 4mm Steckbausteine

Die Ausstattung, bestehend aus 22 Stück Digitaltechnik Steckbausteinen, ermöglicht eine immense Vielfalt an Versuchen aus dem Bereich der Digitaltechnik. Folgende Themengebiete können mit dieser Experimentier-Ausstattung behandelt werden:

Einführung in die Digitaltechnik

• NOT-Funktion, AND- und NAND-Verknüpfung

• OR- und NOR-Verknüpfung

• Antivalenz (EXOR) und Äquivalenz (EXNOR)

• Halbaddierer und Volladdierer

• Subtrahierschaltungen

• Codeumwandlung

• RS-NOR-Flip-Flop

• Taktzustandsgesteuertes RS-Flip-Flop

• Statisches und dynamisches D-Flip-Flop

• JK-Flip-Flop

• JK-Master-Slave-Flip-Flop

• Flip-Flop-Anwendungen

4-mm-Steckbausteine:

• Alle Bauelemente und Brückenstecker mit vergoldeten 4mm Kontakten

• Gehäuse aus transparentem, extrem schlagfestem und durchsichtigem Kunststoff

• Oberteil mit kratzfestem, kontrastreichem Siebdruck mit Schaltbild und der Typenbezeichnung des Bauteils

• Leicht zu öffnendes Gehäuse für Reparaturzwecke

Lieferumfang:

• 1 x 4 Bit Driver/NOT Gate

• 1 x 4 Bit Input

• 2 x AND/NAND Gates, 4 inputs, 2-fold

• 1 x OR/NOR Gates, 4 inputs, 2-fold

• 2 x AND/NAND Gate, 2 inputs, 4-fold

• 2 x OR/NOR Gate, 2 inputs, 4-fold

• 1 x XOR/XNOR Gate, 2 inputs, 4-fold

• 2 x JK-Flip-Flop, 2-fold

• 1 x JK-Master-Slave-Flip-Flop, 2-fold

• 1 x Zähler / Counter, 4-bit

• 1 x AND/OR/NOT Gates

• 1 x Multiplexer 1 aus 4

• 1 x Sieberegister (Shift register), 4-bit, 2-fold

• 1 x Addierer, 4-bit

• 1 x Speicher-FF (Buffer), 4-bit, Tristate

• 1 x Display, 7-Segment

• 1 x Monoflop, 2-fold

• 1 x Takt/Clock generator

• 1 x Aufbewahrungsplatte, BxHxT 456 x 297 x 120 mm, farbig bedruckt

Handbuch EloTrain, Einführung in die Digitaltechnik

Hochwertiges, gebundenes und farbiges Lehrerhandbuch mit stabilem Rücken und Lösungen. CD-Rom mit zusätzlichem Schülerhandbuch mit Aufgaben- und Arbeitsblättern.

Ausführung:

• Theoretisches Hintergrundwissen

• Farbige CAD-Zeichnungen für Versuchsaufbauten und Schaltungen

• Aufgaben- und Arbeitsblätter

• Druck auf hochwertigem Color-Copy Papier100 g/qm, Buchdeckel 210 g/qm Glossy-Papier

Lerninhalte:

• NOT-Funktion, AND- und NAND-Verknüpfung

• OR- und NOR-Verknüpfung

• Antivalenz (EXOR) und Äquivalenz (EXNOR)

• Halbaddierer und Volladdierer

• Subtrahierschaltungen

• Codeumwandlung

• RS-NOR-Flip-Flop

• Taktzustandsgesteuertes RS-Flip-Flop

• Statisches und dynamisches D-Flip-Flop

• JK-Flip-Flop

• JK-Master-Slave-Flip-Flop

• Flip-Flop-Anwendungen

Handbuch EloTrain Sequenzielle Schaltungen

Hochwertiges, gebundenes und farbiges Lehrerhandbuch mit stabilem Rücken und Lösungen. CD-Rom mit zusätzlichem Schülerhandbuch mit Aufgaben- und Arbeitsblättern.

Ausführung:

• Theoretisches Hintergrundwissen

• Farbige CAD-Zeichnungen für Versuchsaufbauten und Schaltungen

• Aufgaben- und Arbeitsblätter

• Druck auf hochwertigem Color-Copy Papier100 g/qm, Buchdeckel 210 g/qm Glossy-Papier

Lerninhalte:

• Anzeige von Dualzahlen mit LED und LED-Displays

• Asynchroner 4-Bit-Zähler

• Synchronzähler

• Dezimalzähler

• Zähler für spezielle Codes

• Teilerschaltungen (Untersetzer)

• Register und Schieberegister

• Serielle und parallele Datenübertragung

• Multiplexer und Demultiplexer

EloTrain Steckplatte 2/4mm, mit 4mm Sicherheitsbuchsen, 120 Knoten (DIN A4)

Mehrfarbige Steckplatte für das 4mm sowie das 2mm Steckbausteinsystem, zum freien, sehr kompakten Versuchsaufbau mit steckbaren Bauteilen. 120 durchnummerierte Knoten ermöglichen einen übersichtlichen Schaltungsaufbau mit hoher Packungsdichte. Der Schaltungsaufbau wird durch das Einsetzen steckbarer Bauteile zwischen Knotenpunkten realisiert. Leitende Verbindungen zwischen den Knoten werden mit 2mm/7,5mm Verbindungssteckern hergestellt. Alle 4mm Buchsen sind Sicherheitsbuchsen.

• Einsetzbar mit 4mm Steckbausteinen und 2mm Steckbausteinen

• Einsetzbar auch für Bausteine des DigiTrain-Systems

• 100 Knoten (nummeriert) mit jeweils 4 x 2mm Buchsen und 1 x 4mm Sicherheitsbuchse

• 20 Knoten (nummeriert) mit jeweils 3 x 2mm Buchsen + 1 x 4mm Sicherheitsbuchse

• 19mm Rasterung bei 4mm Sicherheitsbuchse, 7,5mm Rasterung bei 2mm Buchsen

• Vier farbige Stromversorgungs-Busleitungen mit jeweils 12 x 2 mm Buchsen und 12 x 4 mm Sicherheitsbuchsen

• Ergonomisches Arbeiten durch Pult- /Tischgehäuse

• Einhängbar in H-Profilrahmen und /oder Koffer

• Kontaktbelastbarkeit: max. 10A

• BxHxT 228 x 297 x 100mm

EloTrain Messleitungs- und Steckersatz 4mm-System, Elektrotechnik/Elektronik/Dig

Messleitungs- und Steckersatz für 4mm EloTrain-Systeme, bestehend aus:

• 12 Stück Messleitung 2mm, 15cm, blau

• 12 Stück Messleitung 2mm, 15cm, gelb

• 2 Stück Messleitung 2mm, 45cm, schwarz

• 4 Stück Messleitung 2mm, 45cm, rot

• 2 Stück Messleitung 2mm, 45cm, blau

• 1 Stück Sicherheitsmessleitung 4 mm, 50 cm, schwarz

• 1 Stück Sicherheitsmessleitung 4 mm, 50 cm, rot

• 60 Stück Brückenstecker 2mm / 7,5mm, schwarz

• 3 Stück Sicherheits-Brückenstecker 4mm / 19mm, schwarz

• 2 Stück Sicherheits-Brückenstecker 4mm / 19mm, rot

• 1 Stück Sicherheits-Brückenstecker 4mm / 19mm, blau

• 2 Stück Sicherheits-Brückenstecker 4mm / 19mm, weiß

Multi Power Supply 4 x DC, 2 x AC, Drehstrom, Funktionsgenerator, 2 Displays

Multifunktionales, kompaktes Netzgerät sowie Funktions- und Drehstromgenerator für alle Grundlagen- und weiterführenden Versuche aus den Bereichen Elektrotechnik, Elektronik und Digitaltechnik. Es kann als Tischgerät oder als Aufnahmegerät in einem Experimentierrahmen verwendet werden. Das Gerät ist schutzisoliert und liefert Schutzkleinspannung gemäß EN 61010. Zum Anschluss genügt eine Standard-230 V-Netzsteckdose. Alle Ausgänge sind mit selbstrückstellenden Sicherungen ausgestattet, die einen Überstrom sicher abschalten, ohne dass eine Schmelzsicherung getauscht werden muss. Das Gerät ist daher besonders sicher, wartungsfrei und in besonderem Maße auch für Anfänger geeignet. Eine moderne Technologie sorgt für niedrigen Energieverbrauch und reduziert die Verlustleistung.

• Stabilisierte Festspannung +15 V, -15 V, je 1 A
• Stabilisierte Festspannung +5 V,1 A
• Stabilisierte KFZ-Festspannung 12 V, 1 A
• Stabilisierte, einstellbare Spannung 0 ... 30 V, 1 A, Strombegrenzung einstellbar
• Wechselspannungen 12 V, 24 V, je 200 mA, 50 Hz
• Drehstromgenerator mit 3 Phasen und N
  • Amplitude 3 x 7/12 V
  • Strombelastbarkeit 3 x 200 mA,
  • Frequenz umschaltbar 1 Hz, 50 Hz
• Funktionsgenerator
  •  0,1 Hz ... 1 MHz in 5 Bereichen
  • Kurvenformen: Sinus, Dreieck, Rechteck, Digital
  • Ausgangsspannung - 10 V ... 0 ... 10 V
  • Zusätzlicher Ausgang mit Abschwächer 10:1
  • Strombelastbarkeit: 200 mA
• Kurzschlussfest und eigenspannungssicher (gegen Spannungen anderer Ausgänge) oder selbstrückstellende
• Sicherungen an allen Ausgängen
• 6 Taster für unterschiedliche Funktionen
• 17 LEDs zur Statusanzeige
• 2 blau beleuchtete LCD-Displays
  • DC/Gleichspannungsanzeige inkl. Stromanzeige und Anzeige der Strombegrenzung
  • AC/Wechselspannungsanzeige inkl. Frequenzanzeige
• USB-Anschluss zur Steuerung der Spannungsquellen mittels Computer
• Beleuchteter Netzschalter
• Experimentierplatte mit Pultgehäuse
• Abmessungen: 297 mm x 228 mm x 100 mm
• Gewicht: 3,5 kg

Multi Power Supply DC, AC, Drehstrom, Funktionsgenerator, 3HE / 60TE

Multifunktionales, kompaktes Netzgerät sowie Funktions- und Drehstromgenerator für alle Grundlagen und weiterführenden Versuche aus den Bereichen Elektrotechnik / Elektronik und Digitaltechnik. Das Gerät ist schutzisoliert und liefert Schutzkleinspannung gemäß EN 61010. Alle Ausgänge sind mit selbstrückstellenden Sicherungen ausgestattet, die einen Überstrom sicher abschalten, ohne dass eine Schmelzsicherung getauscht werden muss. Das Gerät ist daher besonders sicher, wartungsfrei und in besonderem Maße auch für Anfänger geeignet. Eine moderne Technologie sorgt für niedrigen Energieverbrauch und reduziert die Verlustleistung. Das Gerät benötigt lediglich eine 1-phasige Stromversorgung. Es handelt sich um ein Einbaugerät, das entweder in einen Energiekanal integriert oder aber in ein Tischgehäuse eingebaut werden kann und somit zum externen Gerät wird.

Dieses Gerät kann als Einzelgerät oder auch im Verbund mit mehreren Geräten, über die optional erhältliche Labormanager-Software von einem zentralen PC aus ferngesteuert werden. Gleiches gilt für die gleichzeitige Verwendung von einem oder mehrerer Geräte zusammen mit dem LN SybaNet-System.

• Stabilisierte Festspannung +15 V, -15 V, je 1A
• Stabilisierte Festspannung +5 V,1 A
• Stabilisierte KFZ-Festspannung 12 V, 1A
• Stabilisierte, einstellbare Spannung 0 ... 30 V, 1 A, Strombegrenzung einstellbar
• Wechselspannungen 12 V, 24 V, je 700 mA, 50 Hz
• Drehstromgenerator mit 3 Phasen und N
  • Amplitude 3 x 7/12 V
  • Strombelastbarkeit 3 x 200 mA,
  • Frequenz umschaltbar 1 Hz, 50 Hz
• Funktionsgenerator
  • 0,1 Hz ... 1 MHz in 5 Bereichen
  • Kurvenformen: Sinus, Dreieck, Rechteck, Digital
  • Ausgangsspannung - 10 V ... 0 ... 10 V
  • Ausgang mit Abschwächer 10:1
  • Strombelastbarkeit: 200 mA
• Kurzschlussfest und Eigenspannungssicher (Spannungen andere Ausgänge) oder selbstrückstellende Sicherungen an allen Ausgängen
• 5 Taster für unterschiedliche Funktionen
• 17 LEDs zur Statusanzeige
• 2 blau beleuchtete LCD-Displays
  • DC/Gleichspannungsanzeige inkl. Stromanzeige
  • AC/Wechselspannungsanzeige inkl. Frequenzanzeige
• Beleuchteter Netzschalter
• Eingangsspannung 230 V/50 Hz
• Abmessungen: 3 HE/60 TE

Tischgehäuse für Einschübe 60TE inkl. Kaltgeräteanschluss

3HE-Tischgehäuse 230 V

• inkl. Kaltgeräteanschluss

• Gehäuse aus Alu-Profil

• Einklappbarer Aufstellfuß

• Vorrichtung zum Befestigen der 3HE-Module

• Einschubbreite 60TE

Digitalmultimeter Max 10

Universelles, einfach zu bedienendes Labor-Multimeter zum Messen und Registrieren in Ausbildung, Energietechnik, Prozesstechnik u. a.

• 3¾-stelliges Multimeter; Auflösung: ±4.000 Digits
• Messkategorie CATII - 600 V / CATIII - 300 V
• Messfunktionen Spannung und Strom: 400 mV - 1000 V DC, 400 mV - 1000 V AC; 40 µA - 10 A DC; 40 µA - 10 A AC
• Widerstandsbereiche: 100 m Ohm - 40 M Ohm
• Kapazitätsmessung 1 pF bis 200 µF
• Frequenzmessung 0,001 Hz bis 500 k Hz
• Messung von Tastverhältnis
• Durchgangs- und Diodentest
• Automatische Bereichswahl und Batterieabschaltung, Min/Max und Data Hold-Funktion
• Lieferumfang: Schutzhülle, Messleitungen, Batterie

Digitales 2-Kanal Speicheroszilloskop mit Farbdisplay und Tastköpfen 30MHz

Digital-Speicheroszilloskop mit LCD-Farbdisplay, hoher Auflösung, Hintergrundbeleuchtung und USB-Anschluss für die Übertragung größerer Datenmengen bei schnellster Übertragungszeit.

Technische Daten:

• Bandbreite 30 MHz / 125 MS/s
• Maximale Eingangsspannung 400 V
• 8" TFT-Farbdisplay
• USB-Schnittstelle, USB-Flashdisk, LAN, VGA
• Ablesen mit Cursor-Funktion
• Fünf automatische Messfunktionen, speichern und abrufen der Kurven
• Flanken und Video-Trigger-Funktion
• Sicherheit: EN 61010-1
• mitgeliefertes Zubehör: 2 St. Tastköpfe, Netzkabel, USB-Schnittstellenkabel, Software- CD
• Spannungsversorgung 100 - 240 V AC, 50/60 Hz, CAT II
• Abmessungen: 350x157x120 mm (BxHxT)
• Gewicht: 1,0 kg

Messkabel BNC/2x 4mm Stecker, 1,5m

Messkabeladapter von BNC-Buchse auf 4 mm-Stecker.

• Anschlüsse: BNC-Stecker und 2x 4 mm-Stecker
• Abmessungen: Länge 1,5 m
