Wärmeübertrager

Der Doppelrohr-Wärmeübertrager ist für die Projektarbeiten vorbereitet mit allen Anschlüssen versehen und kann sofort verwendet werden.
Technische Daten:

• 1 x Wärmeübertrager WAN
• 1 x Lötstutzen HS 7/8"‐16
• 1 x Lötstutzen HS 7/16"‐6
• 1 x Überwurfmuttern 7/8"
• 1 x Überwurfmuttern 7/16"
• 1 x Dichtkappe DK 7/8"
• 1 x Dichtkappe DK 7/16"
• 1 x Cu Rohr DN 16 mm
• zusammenmontiert und verlötet

Flüssigkeitsabscheider

Ein Flüssigkeitsabscheider mit eingebautem Wärmeübertrager wird eingesetzt wenn nicht sichergestellt werden kann, dass der Verdichter nur gasförmiges Kältemittel ansaugt.
Technische Daten:

• 1 x Flüssigkeitsabscheider S‐7045HE
• 1 x Lötstutzen HS 7/8"‐16
• 1 x Lötstutzen HS 5/8"‐10
• 1 x Cu Rohr DN 16 mm
• 1 x Cu Rohr DN 10 mm
• 1 x Dichtkappe DK 7/8"
• 1 x Dichtkappe DK 5/8"
• 1 x Überwurfmuttern 7/8"
• 1 x Überwurfmuttern 5/8"
• 1 x Gerätefuß KR 100 12‐35
• 1 x Reduziermuffe M12/M8
• zusammenmontiert und verlötet

Vier-Wege-Ventil

Vierwegeventil zum Bau von Anlagen mit Heißgasabtauung.

Technische Daten:

• 1 x Vierwegventil STF‐0201G
• 1 x Lötstutzen HS 3/4"‐12
• 1 x Lötstutzen HS 5/8"‐10
• 1 x Cu Rohr DN 12 mm
• 1 x Cu Rohr DN 10 mm
• 1 x Überwurfmuttern 5/8"
• 1 x Dichtkappe DK 5/8"
• 1 x Überwurfmuttern 3/4"
• 1 x Dichtkappe 3/4"
• zusammenmontiert und verlötet

Ölabscheider

Das Bauteil wird in eine 10mm Heißgasleitung eingebaut. Zu einem sinnvollen Versuchsaufbau gehören ein Schauglas 6mm und ein Handabsperrventil 6mm. Diese werden vom Anwender in die Ölleitung eingebaut. Es wird vom Anwender bei der Erstverwendung zusammengebaut
Technische Daten:

• 1 x Ölabscheider OUB 1
• 1 x Anschlüsse OUB 1, 5/8"
• 1 x Überwurfmuttern 5/8"
• 1 x Dichtkappe DK 5/8"
• 1 x Überwurfmuttern 7/16"
• 1 x Dichtkappe 7/16"
• 1 x Handabsperrventil HDK 6
• 1 x Schauglas SGN 6
• zusammenmontiert und verlötet

Nacheinspritzventil LCLE

Technische Daten:

• 1 x Ventiloberteil XB 1019 GL‐2B
• 1 x Ventileinsatz LCLE1
• 1 x Flansch C 501‐5 MM
• 1 x Lötstutzen HS 7/16"‐6
• 1 x Überwurfmuttern 7/16"
• 1 x Dichtkappe DK 7/16"
• 1 x Lötstutzen HS 7/8"‐16
• 1 x Überwurfmuttern 7/8"
• 1 x Dichtkappe DK 7/8"
• 1 x Absatznippel 10a‐8
• 1 x Cu Rohr DN 16 mm
• 1 x Aufschraubstutzen AS 7/8" x 3/4"
• 1 x Kupfer Dichtring DR 7/8"
• zusammenmontiert und verlötet

Pulsierendes elektronisches Expansionsventil EEV PT

Elektronisches Expansionsventil mit Sensoren für Temperatur und Druck. Der Einsatz von stark pulsierenden Ventilen an Einzelanlagen kann aufgrund von Druckpulsationen Schäden verursachen.

Technische Daten:

•  1 x Kühlstellenregler EC2‐352
• 1 x Expansionsventil EX2‐M00
• 1 x Düsen EX0‐00X
• 1 x Düsen EX0‐000
• 1 x Düsen EX0‐001
• 1 x Düsen EX0‐002
• 1 x Schraubklemmen K02‐000
• 1 x Spule ASC
• 1 x Luftsensor ECN‐S60
• 1 x RohrsensorECN‐P60
• 1 x Abtausensor ECN‐F60
• 1 x Kabel ASC‐N60
• 1 x Drucktransmitter PT4‐07M
• 1 x Kabel PT4‐M60
• 1 x Fühlerschelle Danfoss 068‐1211
• 1 x Überwurfmuttern 3/4"
• 1 x Dichtkappe DK 3/4"
• 1 x Lötstutzen HS 3/4"‐12
• 1 x Lötstutzen HS 7/16"‐6
• 1 x Überwurfmuttern 7/16"
• 1 x Dichtkappe DK 7/16"
• zusammenmontiert und verlötet

Pulsierendes elektronisches Expansionsventil EEV TT

Elektronisches Expansionsventil mit Sensoren für Temperatur und Druck. Der Einsatz von stark pulsierenden Ventilen an Einzelanlagen kann aufgrund von Druckpulsationen Schäden verursachen.

Technische Daten:

• 1 x Kühlstellenregler EC2‐312
• 1 x Expansionsventil EX2‐M00
• 1 x Düsen EX0‐00X
• 1 x Düsen EX0‐000
• 1 x Düsen EX0‐001
• 1 x Düsen EX0‐002
• 1 x Schraubklemmen K02‐000
• 1 x Spule ASC
• 1 x Luftsensor ECN‐S60
• 1 x Rohrsensor ECN‐P60
• 1 x Abtausensor ECN‐F60
• 1 x Kabel ASC‐N60
• 1 x Fühlerschelle Danfoss 068‐1211
• 1 x Überwurfmuttern 3/4"
• 1 x Lötstutzen HS 3/4"‐12
• 1 x Lötstutzen HS 7/16"‐6
• 1 x Überwurfmuttern 7/16"
• 1 x Dichtkappe DK 7/16"
• zusammenmontiert und verlötet1 x Dichtkappe DK 3/4"

Stetig geregeltes Expansionsventil EEVEX4

Schrittmotorgesteuertes elektronisches Ventil mit Sensoren für Temperatur und Druck zum Einsatz als Expansionsventil.

Technische Daten:

• 1 x Kühlstellenregler EC3‐332
• 1 x Anschlussklemmenset K03‐331
• 1 x Anzeigeeinheit ECD001
• 1 x Verbindungskabel ECC‐N30
• 1 x Expansionsventil EX4‐U31
• 1 x Anschlusskabel EX5‐L60
• 1 x Drucktransmitter PT4‐07M
• 1 x Kabel PT4‐M60
• 1 x Luftsensor ECN‐S60
• 1 x Rohrsensor ECN‐P60
• 1 x Abtausensor ECN‐F60
• 1 x Fühlerschelle Danfoss 068‐1211
• 1 x Lötstutzen HS 7/8"‐16
• 1 x Überwurfmuttern 7/8"
• 1 x Dichtkappe DK 7/8"
• 1 x Cu Rohr DN 16 mm
• zusammenmontiert und verlötet

Stetiger Überhitzungsregler

Schrittmotorgesteuertes elektronisches Ventil mit Sensoren für Temperatur und Druck zum Einsatz als Überhitzungsregelung.

Technische Daten:

• 1 x Überhitzungsregler EC3‐X32
• 1 x Anschlussklemmenset K03‐33
• 1 x Anzeigeeinheit ECD002
• 1 x Verbindungskabel ECC‐N30
• 1 x Expansionsventil EX4‐U31
• 1 x Anschlusskabel EX5‐L60
• 1 x Drucktransmitter PT4‐07M
• 1 x Kabel PT4‐M60
• 1 x Rohrsensor ECN‐P60
• 1 x Fühlerschelle Danfoss 068‐1211
• 1 x Lötstutzen HS 7/8"‐15
• 1 x Überwurfmuttern 7/8"
• 1 x Dichtkappe DK 7/8"
• 1 x Cu Rohr DN 16 mm
• zusammenmontiert und verlötet

Stetiger Druckregler mit Ventil EX4

Das Ventil kann als Heißgasbypass oder Verflüssigungsdruckregler eingesetzt werden. Beim Einsatz als Verflüssigungsdruckregler wird zusätzlich ein Rückschlagventil mit einer statischen Öffnungsdruckdifferenz von 1,4 bar benötigt.

Technische Daten:

• 1 x Druckregler Carel FCM0002000
• 1 x Drucktransmitter PT4‐07M
• 1 x Drucktransmitter PT4‐30M
• 1 x Kabel PT4‐M60
• 1 x Schrittmotor Treiber Alco EXD‐U00
• 1 x Anschlussklemmenset K09‐U00
• 1 x Anschlusskabel EX5‐L60
• 1 x Expansionsventil EX4‐U31
• 1 x Lötstutzen HS 7/8"‐15
• 1 x Überwurfmuttern 7/8"
• 1 x Dichtkappe DK 7/8"
• 1 x Cu Rohr DN 16 mm
• zusammenmontiert und verlötet

Stetiger Druckregler mit Ventil EX6

Das Ventil kann als Verdampfungsdruckregler oder Saugdruckregler eingesetzt werden.

Technische Daten:

• 1 x Druckregler Carel FCM0002000
• 1 x Drucktransmitter PT4‐07M
• 1 x Kabel PT4‐M60
• 1 x Schrittmotor Treiber Alco EXD‐U00
• 1 x Anschlussklemmenset K09‐U00
• 1 x Anschlusskabel EX5‐L60
• 1 x Expansionsventil EX6‐U31
• 1 x Lötstutzen HS 7/8"‐15
• 1 x Überwurfmuttern 7/8"
• 1 x Dichtkappe DK 7/8"
• 1 x Absatznippel 28a‐18
• zusammenmontiert und verlötet

Kühlstellenregler DIXELL

Technische Daten:

• Abmessungen: Front 78x37 mm; Tiefe 60mm;
• Montage: Tafeleinbau‐Gerät für Ausschnitt 71x29 mm.
• Spannungsversorgung: 24V
• Leistungsaufnahme: 3VA max
• Anzeige: Ziffern, LED rot, Höhe 14,2 mm.
• Analoge Eingänge: bis 4x PTC‐Fühler oder 2x NTC‐Fühler
• Digitaler Eingang: potentialfrei
• Relaisausgang Verdichter: 8(3) A 250Vac
• Relaisausgang Abtauung: 8(3) A 250Vac
• Relaisausgang Gebläse: 5(2) A 250Vac
• Relaisausgang Hilfsrelais (8(3) A 250Vac
• Umgebungstemperatur für Betrieb: 0..60 °C
• Mess‐Bereich: PTC ‐50….150 °C; NTC ‐40….110 °C
• Auflösung: 0,1 K oder 1 K oder 1 °F (vorgebbar)
• Genauigkeit bei 25°C: ±0,1 °C, ±1 Ziffer
• Im Schaltschrank verbaut

Universal-Kühlstellenregler mit Echtzeituhr

Technische Daten:

• Kühl‐ und Heizregelung
• Wählbarer NTC10K‐ oder PTC‐Eingang
• Sparfunktion zur Energieeinsparung oder für zweiten Sollwert
• Abtauung nach regelmäßigen Zyklen, oder nach Echtzeit, Remote‐Start
• direkte Verdichterregelung mittels Hochleistungsrelais 16(5)A
• Optimale Verdampferlüftersteuerung
• Absolute oder relative Temperaturalarme und Türalarm
• Temperatur‐/Drucküberwachung und Verflüssiger‐Wartungsmeldungen
• Licht‐ und Stand‐by‐Ansteuerung (Ein/Aus)
• Schnellprogrammierung mittels Programmierschlüssel
• Anschluss an LAE‐Überwachungssysteme
• Regelungsbereich: ‐50…..120°C
• Auflösung: 0,1 / 1°; °C / °F
• Genauigkeit: NTC10K <±0.3°C (‐40…..70°C)
  PTC1000 <±0.5°C (‐50….120°C)
• Betriebsspannung: 115/230V~ ±10% 50/60HZ 3W
• Abmessungen: 71X29 mm

Interactive Lab Assistant: Montage und Inbetriebnahme erweiterter Kälteanlagen

Montage und Inbetriebnahme erweiterter Kälteprozesse

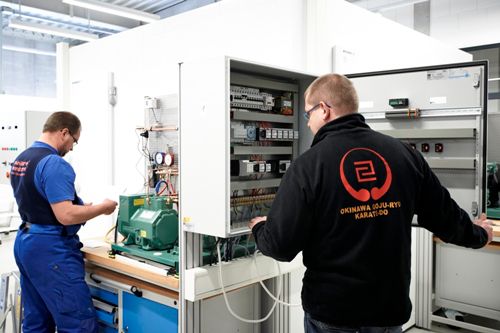

Der Kurs zur Montage und Inbetriebnahme erweiterter Kälteprozesse gibt dem Schüler Arbeitsaufträge zur Bearbeitung in der Kältewerkstatt. Wie in der Realität erhält der Schüler Fließbilder und Schaltpläne, die ihm helfen, die komplexeren Arbeitsaufträge zu bearbeiten.

Lerninhalte:

• Flüssigkeitsabscheider
• Heißgasabtauung
• Ölabscheider
• Zwei Kühlräume mit unterschiedlichen Temperaturen
• Elektrische Expansionventile
• Thermostatische Expasionsventile
• Anwendung mit Kühlstellenreglern
