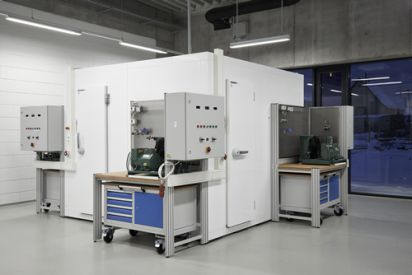

Bausatz Kühlzelle (V), 2 Verdampfer, Abtauvorrichtung, Heizung,1,5 x 1,5 x 2,45m

bestehend aus:

• Kühlzelle besteht aus Boden, Deckel, drei geschlossenen Seitenteilen
• Seitenteil mit Türelement
• Türelement ohne Türgriff, der Verschluss besteht aus zwei Magnethalterungen, selbstarretierende Scharniere
• Türdichtungen beheizbar, mit Druckausgleichsklappe
• Innenraum beleuchtet
• Im Inneren der Kühlzelle befindet sich
  1x V2A Gitterwand zu Aufnahme der Kältekomponenten
  1x Heizung mit Schutzgitter in V2A
  2x Verdampfer mit Abtauheizung und Lüfter
  1x Tauwasserabflussanlage
• Bohrungen in den Seitenwänden zur Rohr- und Leitungsführung zum Schaltschrank, zum Verdichter und zu anderen Kühlzellen.
• Bohrungen diffusionsdicht


Technische Daten:

• Abmessungen Kühlzelle: außen 1500x1500x2450mm
• Abmessungen Kühlzelle: innen 1300x1300x2250mm
• Abmessungen Gitterwand:  1000x1060x20mm
• Abmessungen Rohrheizkörper: 980x150x150mm
• Betriebsspannung: 230V/50Hz
• Heizleistung : 2000W, 3-stufig schaltbar
• Kälteleistung je Verdampfer: 1,34KW
• Elekt. Leistung je Verdampfer: 38W
• Abtauleistung je Verdampfer: 1,16KW
• Anschlussleitungen in den Schaltschrank ziehen und auf Klemmen auflegen
• Anschlüsse: Bördel (löten und schweißen nicht zugelassen)
• Montagematerial:
  • Kabel: 60m H05VV3G1
                12m H05VV4G1
                5m H05VV5G1,5
  • Kabelschuhe und Aderendhülsen in passender Stückzahl

Alle Komponenten sind zu montieren und elektrisch anzuschließen!

Werkbank SybaWork, 1300x800x870mm, mit Lochblechrasterwand

Hochwertige und  stabile Labor-Werkbank als Steharbeitsplatz für Montagearbeiten. Mit Aluprofil-Tischbeinen, kompatibel zu allen An- und Ausbauteilen des SybaPRO Systems.

Tischplatte:

• 40mm starke Qualitäts-Buche-Multiplextischplatte (BB/BB)
• stabile und massive Ausführung mit 29 Lagen verleimtem Hartholz

Gestell:

• Tischbeine aus Alu-Strangpressprofil mit Vielnutprofilierung
• 8 gleichwertige Nuten im Alu-Strangpressprofil (3 je Seite + 1 je Kopfseite)
• Nuten zur Aufnahme von industriegenormten Halterungen
• Innen jeweils zwei getrennte Kabelkammern zur Leitungsführung
• Integrierte höhenverstellbare Füße zum Ausgleich von Bodenunebenheiten
• Tischzarge aus stabiler, umlaufender Rechteckrohrkombination mit allen erforderlichen Bohrungen für Tischbein- und Unterschrankmontage
• Tischzarge mit zusätzlicher mittlerer Querstrebe
• Säurebeständige Epoxidharzbeschichtung von ca. 80µm, Farbe RAL 7047

Aufbau:

• 3x Alu-Vielnutenprofilverlängerungen 830mm
• V2A Gitterwand hinten1230x700x20mm
• V2A Gitterwand seitlich 560x800x20mm

Abmessungen:

• Abmessungen Werkbank 1300x800x870mm,
• Abmessungen gesamt mit Aufbau 1300x 800x1700mm

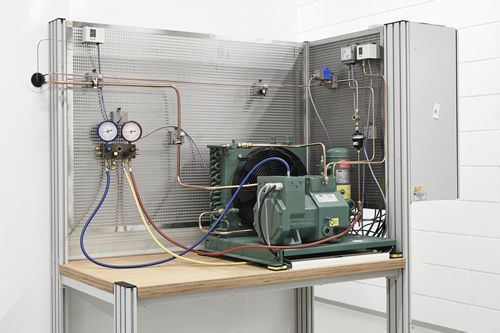

Luftgekühlter Verflüssigungssatz mit zusätzlichen Absperrventilen (BZ)

Halbhermetischer Kompressor mit luftgekühltem Verflüssiger, Flüssigkeitssammler mit Rotalock-Flüssigkeitsventil und Anschluss für Überdrucksicherheitsventil. Sammler sowie Verflüssiger mit mechanisch solide befestigten Rotalockventilen am Ein- und Ausgang. Alle Rotalockventile mit Bördelanschluss.

• Verflüssigungssatz mit Schutzgasfüllung
• 1 x Kurbelgehäuseheizung
• 1 x Verflüssiger mit Rotalockventilen
• 1x Verdichter mit Rotalockventilen
• 1x Sammler mit Rotalockventilen
• 1x Hochdruckschalter
• 1x Niederdruckschalter
• Anschlüsse: Bördel (löten und schweißen nicht zugelassen)

Technische Daten:

• Betriebsspannung: 400V/50Hz
• Stromaufnahme: max. 6A
• Leistungsdaten: (bei Umgebungstemperatur 43°C, Sauggastemperatur 20°C)

für R134a

     Verdampfungstemperatur -20°C
     Kälteleistung 1,01 kW
     Stromaufnahme Verdichter 2,1 A
     Leistungsaufnahme 0,84 kW

für R404A
     Verdampfungstemperatur -35°C
     Kälteleistung 0,71 kW

Steuerschrank für Kühlzelle, komplett bestückt und Steuerspannung vorverdrahtet

Komplett bestückter und teilweise verdrahteter Steuerschrank für alle Ausbildungsprojekte der Grund- und Ergänzungsausstattung.

Schaltschrank bestückt und Steuerspannung vorverdrahtet:

• Schaltschrank mit rückseitiger Befestigung für Aluprofil der Werkbank
• 5 Hutschienen
• 7 Kabelkanäle
• 1 flexibler Kabelschlauch für Kabelbaum zur Schaltschranktür
• 1 Leitungsschutzschalter 3Pol. / 16A / B
• 9 Leitungsschutzschalter 1Pol. / 10A / B
• 1 Steuertrafo 400V/230Y ( 160VA ) (T1)
• 1 BetriebsstundenzähIer in Tür eingebaut
• 1 Schalter Lastheizung in Tür eingebaut
• 1 Schalter Steuerspannung in Tür eingebaut
• 1 Hauptschalter in Tür eingebaut
• 3 Leuchtmelder Grün in Tür eingebaut
• 3 Leuchtmelder Rot in Tür eingebaut
• 1 Drucktaster Blau, Reset in Tür eingebaut
• 5 Leistungsschütze mit Hilfsschalter 230V
• 5 Hilfsschütze mit Hilfsschalter 230V
• 1 Trafo- Schutzschalter
• 1 Hilfsschalter für Motorschutz
• 1 Zeitrelais ETR4-11-A
• 1 Zeitrelais ETR4-69-A
• 1 Fl-Schutzschalter 2Pol. I 25 A I 30 mA
• 1 Abtauuhr Legrand
• 1 Schaltverzögerer
• 1 Trafo fur Dauerlast 12+12 V/ 24VA 230 V/50 Hz (T2)
• 1 Motorschutzschalter 0 – 4,0
• 1 Motorschutzschalter 0 – 0,63 (F1)
• 1 Elliwell ID 974 230V/AC mit zwei Fühlern in Tür eingebaut
• 1 Blemo Sanftanlasser SH21-5.5/4
• 94 Anschlussklemmen 0-2,5mm² grau
• 11 Anschlussklemmen 0-2,5mm² blau
• 29 Anschlussklemmen 0-2,5mm² grün /gelb
• 30 Trennstege
• 2 Endklemmen
• 25 Durchführungen 20 mm mit Verschraubungen
• 5 Durchführungen 16 mm mit Verschraubungen
• Beschriftungssatz

Technische Daten:

• Abmessungen: 800x800x300mm
• Gewicht: 33 kg
• Betriebsspannung: 230V/400V / 50 Hz
• Steuerspannung: 230V/24V

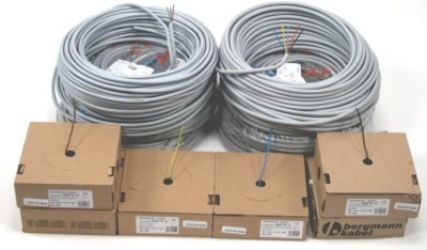

Satz Kabel, Leitungen, Aderendhülsen und Kabelschuhen (1 Platz)

bestehend aus:

• 2 x   H05V-K 1 mm² Rolle 100m schwarz
• 1 x   H05V-K 1 mm² Rolle 100m hellblau
• 1 x   H05V-K 1 mm² Rolle 100m grün/gelb
• 2 x   H05V-K 1 mm² Rolle 100m rot
• 1 x   H05V-K 1 mm² Rolle 100m rot/weiß
• 1 x   H05V-K 1 mm² Rolle 100m dunkelblau
• 1 x   H05V-K 1 mm² Rolle 100m dunkelblau/weiß
• 1 x   H05V-K 1 mm² Rolle 100m orange
• 1 x  H05V-K 1 mm² Rolle 100m violett
• 1 x   H05V-K 1 mm² Rolle 100m violett/weiß
• 1 x   H05V-K 1 mm² Rolle 100m weiß
• 1 x   H05VV-F3G1,5 Rolle 50m
• 2 x   H05VV-F5G1,5 Rolle 50m
• 200 Aderendhülsen isoliert 1mm² rot, einfach
• 200 Aderendhülsen isoliert 1mm² rot, doppelt
• 20 Flachstecker (Faston) 6,3mm, für 1mm²
• 20 Ringkabelschuhe M4 x 1mm²

Gerätesatz Grundausstattung für Projektarbeit Kühlzelle

Grundausstattung zum Aufbau verschiedener Projektarbeiten, bestehend aus:

• 2x Thermostatisches Expansionsventil (Temperaturbereich +10°C.....-40°C ;R 134a)
• 2x Thermostatisches Expansionsventil (Temperaturbereich -5°C.....-40°C ;R 404A/ R507A)
• 2x Austauschbarer Düseneinsatz 1 ( für Expansionsventil R 134a)
• 2x Austauschbarer Düseneinsatz 2 ( für Expansionsventil R 404A/ R507A)
• 1x Startregler (Regelbereich: 0,2 bar- 6,0 bar; Nennleistung: 5,3KW)
• 1x Verflüssigungsdruckregler (Regelbereich: 5-17,5 bar; Nennleistung: 47,3 KW)
• 1x Leistungsregler (Regelbereich: 0,2-6,0 bar, Nennleistung: 4,8 KW)
• 1x Sammlerdruckregler mit Manometeranschluss (Regelbereich: 3-20bar)
• 1x Verdampfungsdruckregler mit Manometeranschluss (Regelbereich: 0-5,5 bar)
• 1x Niederdruckschalter (Regelbereich: 0,2-7,5 bar)
• 1x Niederdruckbegrenzer (Regelbereich: 0,9-7,0 bar; Umgebungstemperatur: -40°C.....+65°C; Blockierung von Hand)
• 1x Raumthermostat (Umgebungstemperatur: -40°C....+65°C; Schalter: einpolig, Wechselschalter; Regelbereich -30°C....+15°C; Einstellbare Differenz 5,5K-23K)
• 1x Raumthermostat Lüfter (Umgebungstemperatur: ‐ 40°C....+65°C; Schalter: einpolig, Wechselschalter; Regelbereich ‐25°C....+15°C; Einstellbare Differenz 12K-70K)
• 1x Raumthermostat Abtau (Umgebungstemperatur: ‐ 40°C …. +65°C; Schalter: einpolig, Wechselschalter; Regelbereich ‐5°C…..+20°C; Einstellbare Differenz 3,0K-10K)
• 2x Magnetventil (min. Öffnungsdifferenzdruck 0,0bar; kv-Wert 0,27m³/h; Spule 10 W / 12 W; max. 130°C während Abtauung)
• 2x Magnetventil (min. Öffnungsdifferenzdruck 0,5bar; kv-Wert 0,8m³/h; Spule 10 W / 12 W; max. 130°C während Abtauung)
• 1x Schauglas (mit Indikator für Feuchtigkeitsgehalt im Kältemittel)
• 1x Hochdruckwächter (für nichtkorrosive Kältemittel; Arbeitsbereich: 3-30 bar; Schaltleistung 400V/16A)
• 1x Filtertrockner (Optimiert für HFKW Kältemittel und Polyolester (POE); Füllvolumen 41 cm³; Temperaturbereich: ‐40°C...+70°C; Trockenleistung 5,5kg Kältemittel bei 24°C)
• 1x Rückschlagventil (kv-Wert 0,56m³/h; Medientemperatur: ‐50°C … +140°C)
• 1x Rückschlagventil (kv-Wert 1,43m³/h; Medientemperatur: ‐50°C … +140°C)

Technische Daten:

• max. zul. Betriebsüberdruck: je nach Komponente von 18 bar-34 bar
• Betriebsspannung: 230V/ 50 Hz
• Anschlüsse: Bördel 7/16" oder 5/8" ( löten und schweißen nicht zugelsassen); 1/4" Schraderventil-Anschluss

Interactive Lab Assistant: Montage und Inbetriebnahme von Kälteanlagen

Montage und Inbetriebnahme von Kälteprozessen

Der ILA-Kurs zur Montage und Inbetriebnahme von Kälteprozessen gibt dem Schüler unterschiedliche Arbeitsaufträge zur Bearbeitung in der Kältewerkstatt. Wie in der Realität erhält der Schüler Fließbilder und Schaltpläne, die ihm helfen, den Arbeitsauftrag zu bearbeiten.

Lerninhalte:

• Gemüsekühlraum
• Tiefkühlraum
• Schockfroster
• Heißgasbypassregler
• Startregler
• Winterschaltung
• Raumkühlung

Vakuummeter mit 150mbar mit Sicherheitsventil; Abbildung ähnlich

Vakuummeter mit Stellzeiger
Das Manometer zeigt im Zusammenspiel mit der Vakuumpumpe
den Unterdruck an.

Technische Daten:

• Anzeige: analog mit zusätzlichen Schleppzeiger
• Druckbereich: 0...1000bar (+/‐)
• Genauigkeitsklasse: 1,0
• Temperaturbereich: ‐25...60°C
• Anschluss: Bördel 7/16" UNF

Vakuumpumpe, Drehschieberpumpe RZ2,5 zweistufig mit Auspufffilter, 230V/50-60Hz

Die zweistufige RZ 2.5 ist eine leistungsstarke Drehschieberpumpe mit kompakter Bauweise und geringem Gewicht. Sie ist ideal für Anwendungen in Labor und Betrieb, bei denen ein sehr gutes Endvakuum bei mittlerem Gasdurchsatz erreicht werden muss. Der Drehschieber-Pumpstand PC 3 erlaubt durch die saugseitige Glaskühlfalle GKF 1000i auch größere Mengen kondensierbarer Dämpfe abzupumpen. Mit einem Auspuff-Filter zum Abscheiden des Ölnebels, Ventil und Mess-T-Stück ist der Pumpstand übersichtlich, kompakt und bedienerfreundlich konzipiert.

• Drehschieberpumpe mit Auspuffilter
• Anzahl der Saugstufen: 2
• Saugvermögen: 1,6m3/h
• Endvakuum: 2 x 10‐3 mbar
• Umgebungstemperatur: 12….40°C
• Elektr. Leistung: 0,18KW
• Betriebsspannung: 230V/50…60Hz
• Auslieferungszustand: befüllt
• Auspuffilter FO R 2/2,5/5/6
• 4 Gummifüße
• hohe Wasserdampfverträglichkeit durch wirksamen Gasballast; auch mit Gasballast noch sehr gutes Endvakuum
• vakuumdicht abschaltend ohne Saugstutzenventil
• lange Ölwechselintervalle durch großes nutzbares Ölvolumen
• einfache Wartung durch Teleskopbauweise

Kältemittel-Hochdruck-Entsorgungsgerät bis 38,5 bar, 230V / 50...60Hz

Ölfreier Verdichter für die Entsorgung von flüssigen und gasförmigen Kältemitteln. Er ist zur Absaugung von allen gängigen CFC, HFC, HCFC Kältemitteln inkl. R410A geeignet.

Technische Daten:

• Sicherheits-Druckbegrenzer: 38,5 bar (550 psi)
• Gehäuse: robustes Polyäthylen Doppelwandgehäuse
• Selbstreinigungs-Funktion Inkl. Filtertrockner
• Anschluss: abnehmbares Kabel von 2,5 m
• Spannungsversorgung: 230 V / 50/60 Hz
• CE & TÜV geprüft
• Gewicht: 11 kg
• Abmessung: 250 x 222 x 406 mm

Druckminderer Stickstoff; RA825GN50

Flaschendruckminderer in Pressmessing-Ausführung, mit Manometern für Flascheninhalt und Arbeitsdruck. Stickstoff-Druckminderer ist BAM-geprüft.

Technische Daten:

• Schlauchanschluss: 7/16"
• Eingangsdruck [bar]: 0...200,
• Verwendung mit: Stickstoff
• Flaschenanschluss: W 24,3 x 1/14 (IG)
• Arbeitsdruck [bar]: 0 - 50
• DIN: DIN 477-1
• Gewicht: 1,6 kg

Flaschenanschlussstück f. KM R134a/R404A/R410A auf 7/16" Schlauchanschluss

Flaschenanschlussadapter für Kältemitteldruckflaschen zum Befüllen von Kälteanlagen.

Technische Daten

• Material: Messing
• Flaschenanschluß: 1/4" Innengewinde
• Schlauchanschluß: 7/16" Aussengewinde
• Gewicht: 0,12kg

Lecksuchgerät für Kältemittel und technische Gase

Lecksuchgerät für Kältemittel und technische Gase

Das Lecksuchgerät muss mindestens folgende Eigenschaften aufweisen:

• Infrarottechnologie
• Lebensdauer Infrarotsensor = 800 Stunden ohne Schwächung
• Empfindlichkeit: 1g/Jahr nach EN 14624
• Spricht auf alle Kältemittel und NH3 an.
• aufladbarer NiMH‐Akku (Autonomie; 6,5 St)
• Automatische und manuelle Nullstellung
• Wahl der Empfindlichkeit (Hi/Lo)
• Anzeige leerer Akku
• Warnung Sensorausfall
• Anschluss Kopfhörer
• mit Netzadapter

Testleck zum Prüfen von Lecksuchgeräten (50ml)

•  zur Kalibrierung von Lecksuchgeräten
•  Prüfmenge 5g / pro Jahr

2-Kanal-Differenztemperaturmessgerät mit Display, Anschluss von Funkmessfühlern

Das Differenz-Thermometer erfasst die Temperaturwerte von 2 angeschlossenen Thermoelement-Fühlern und zeigt diese gleichzeitig im Display an. Kabellos, d.h. mit Messdatenübertragung per Funk, kann zusätzlich der Messwert eines weiteren Temperaturfühlers am Messgerät testo 922 angezeigt werden.
Die Differenztemperatur ist direkt abrufbar. Aktuelle Messdaten sowie Max-/Min-Daten können mit dem Testo-Schnelldrucker vor Ort ausgedruckt werden. Beim zyklischen Drucken ist zusätzlich die Ausgabe der Messdaten z.B. einmal pro Minute möglich.

Funktionen:

• Anzeige der Differenztemperatur
• Zyklisches Drucken der Messwerte, z.B. einmal pro Minute
• Fortlaufende Anzeige der Max.-/Min.-Werte
• Hold-Taste zum Festhalten des Messwertes
• Display-Beleuchtung
• Vor-Ort-Ausdruck mit Testo-Schnelldrucker (optional)

Technische Daten:

• Betriebstemperatur: -20 … +50 °C
• Gehäusematerial: ABS
• Lagertemperatur: -40 … +70 °C
• Batterietyp: 9V-Block, 6F22
• Abmessungen: 182 x 64 x 40 mm
• Gewicht: 1,0 Kg

TopSafe-Schutzhülle für 2-Kanal-Differenztemperaturmessgerät

TopSafe, unverwüstliche Schutzhülle, schützt vor Schmutz und Stoß

Oberflächenfühler Typ K mit verbreiterter Messspitze, wasserdicht

Sehr reaktionsschneller Oberflächenfühler mit federndem Thermoelement-Band, auch für nicht plane Oberflächen, Messbereich kurzzeitig bis +500°C, TE Typ K

Technische Daten:

• Messbereich: -60 … +400 °C
• Länge Fühlerrohr: 115 mm
• Durchmesser Fühlerrohr: Ø 5 mm
• Ansprechzeit: 30 sec
• Kabellänge: 1,2 m
• Genauigkeitsklasse: Klasse 2
• Anschlussleitung: Festkabel gestreckt

Rohranlegefühler Typ K mit austauschbarem Messkopf, 5..65mm Rohrdurchmesser

Technische Daten:

• Messbereich: -60 … +130 °C
• Ansprechzeit: 5 sec
• Kabellänge: 1.2 m
• Genauigkeitsklasse: Klasse 2
• Anschlussleitung: Festkabel gestreckt

Manometerbatterie mit Aufbewahrungskoffer und Füllschläuche

Die 4-Wege-Manometerbatterie dient zum Messen und Einstellen der Druckverhältnisse in Kälteanlagen. Die Manometerbatterie ist für verschieden Kältemittel geeignet. Die Niederdruckelemente sind blau, und die Hochdruckelemente sind rot gekennzeichnet.

Technische Daten:

• 4-Wege-Manometerbatterie, Koffer, 3 Schläuche

• Befestigung: einhängbar

• Manometer: 2Stk, ölgefüllt

• Klasse 1a

• Skala: R134a, 404a,407c

• Schläuche: 90cm

• Anschlüsse: 7/16" UNF rot, schwarz und blau, 5/8" UNF gelb

• Ventilköpfe: Kunststoff, massiv

• Gewicht: 2,0Kg

Mobile Werkbank SybaWork, 3 Schubladen, 1005x736x519, Platte 25mm

Mobile SybaWork-Werkbank mit 3 Schubladen

• 25mm dicke Multiplextischplatte, mehrschichtig verleimtes Buchenholz
• stabile, verschweißte Stahlblechkonstruktion aus Vierkantrohren 40 x 40 x 2 mm
• Unterfahrbar zu festen Werkbänken
• 4 Lenkrollen Ø 125 mm, 2 mit Feststeller
• Belastbarkeit bei gleichmäßig verteilter Last: 500 kg
• Zusätzliche Stabilität durch obere und untere Tiefenstrebe
• Umweltfreundliche Pulverbeschichtung, ofengebrannt
• Farbe Rahmen RAL 7035 lichtgrau, Fronten RAL7016 anthrazit

Schubladen

• 1 Schublade 200 mm Höhe
• 2 Schubladen 100mm Höhe
• Schubladen schließen bündig mit dem Gehäuse
• Kugelgelagert, gegen Herausfallen gesichert
• Abschließbar (Zentralschließung)
• Funktionsleiste, optional mit Strom- oder Druckluftanschluss
• Tragkraft pro Schublade 100 kg
• Vollauszug = 100% ausziehbar
• Mit eingelassener hochwertiger Griffleiste, austauschbaren Beschriftungsstreifen mit Klarsichtabdeckung
• Schubladeninnenmaß: 900x600 mm (BxT)

• Gesamtabmessungen: 1005x736x695 mm (BxTxH)
• Gewicht: 124 kg

Kälte/Klima-Werkzeugsatz 1, VDE Basissatz (20 Teile) Einlagengröße 300x600mm

Schubladen-Werkzeugeinsatz Kälte/Klima-Technik 1 - VDE-Basiswerkzeuge, Satz bestehend aus 20 Teilen in zweifarbiger (schwarz/grau) Schaumeinlage in den Maßen 300x600mm,
passend für Schubladen mit einer Blendenhöhe von mindestens 100mm.

- VDE-Werkzeuge mit geriffelter Greifffläche, Schenkel VDE isoliert bis 1.000V, nach EN 60900/IEC 60900:2004
- Zangen nach DIN ISO 5745 und 5746

Set bestehend aus:

• VDE-Kombinationszange und VDE-Universal-Seitenschneider
  verchromt, Kopf poliert, Griffe mit 2 Komponenten-Griffschutzhüllen und mit VDE/EN-Sicherheitsisolation
  Schneide induktiv gehärtet, Zugfestigkeit 1600 N/mm2
• Multi-Crimpzange mit Wechselbacken für Aderendhülsen (0-16mm²), Kerbkabelschuhe und isolierte Kabelschuhe
• Wasserpumpenzange
  Kopf und Gewerbe durchgesteckt, poliert
  Sicherheitsgelenk mit Klemmschutz, Material: Chrom-Vanadium 31 CrV 3, W.-Nr. 1.2208
• Abisolierzange
  für Kabelquerschnitte von 0,2 bis 6,0 mm²,automatische Einstellung auf Kabeldurchmesser
  mit Längenanschlag von 5 - 12 mm, mit Seitenschneider für Kabel bis 2 mm Ø
  Klingen aus gehärtetem Spezialstahl, Griffe aus Kunststoff
• Universal-Kabelmesser
  für Kabelquerschnitte von 8 bis 35 mm Ø, zum präzisen, schnellen und sicheren Abmanteln aller gängigen Rundkabel
  Rund- und Längsschnitt in einem Arbeitsgang,
  Klingen aus gehärtetem Spezialstahl, Griffe aus Kunststoff
• Kabel-Klappmesser
  Klappbare Klinge im Holzheft, Verstärktes Nieten-Gelenk
• 7 Schraubendreher
  Klinge verchromt mit geschmiedeten Sechskantschlüsselhilfe und 2-Komponenten-Kunststoffgriff
  Material: Chrom-Vanadium 59CrV 4, W.-Nr. 1.2242
  • 4 x IS (Schlitz)-Schraubendreher in den Größen:
    IS 60 (0,4x2,5mm Schneide/60mm Klingenlänge)
    IS 100 (0,6x3,5/100)
    IS 100 (0,8x4,0/100)
    IS 125 (1,0x5,5/125)
  • 3 x PH (Kreuz)-Schraubendreher in den Größen:
    PH 1 - Klingenlänge 80mm
    PH 2 - 100
    PH 2 - 150
• 5 VDE-Schraubendreher
  • 3 VDE-Schlitz-Schraubendreher 900-IS 75, 106, 12508
  • 2 VDE-Kreuzschlitz-Schraubendreher PH 1, PH 2
• Spannungsprüfer-Schraubendreher
  Bis 230 V mit Ansteck-Metallclip, Linse und roter Kunststoffkopf
  Griff transparent, Klinge aus Spezialstahl vernickelt und kunststoffummantelt

Kälte/Klima-Werkzeugsatz 2, Feinmechanik (22 Teile), Einlagengröße 300x60

Schubladen-Werkzeugeinsatz Kälte/Klima-Technik 2 - Feinmechanik, Satz bestehend aus 22 Teilen in zweifarbiger (schwarz/grau) Schaumeinlage in den Maßen 300x600mm,
passend für Schubladen mit einer Blendenhöhe von mindestens 100mm.

Set bestehend aus:

• Drahtbürste-Stainless
  Borsten aus gewelltem Edelstahldraht, Besatzhöhe 25mm, V-förmig angeordnet, Holzkörper mit 2 Aufhängelöchern
• Präzisions-Taschenmessschieber
  Innen-, Außen-, Tiefenmessung (4-fach Messung), Ablesung durch Nonius 0,05 mm bzw. 1/128"
  Schnabellänge 40 mm bzw. 1.57 inch, mit Feststellschraube
  Nonius und Skala matt verchromt, Gewindetabelle auf der Rückseite, rostfreier Edelstahl, DIN 862
• 9x Kugelkopf-Winkelschraubendreher (Inbus), in aufklappbaren Kunststoffbehälter
  für Schrauben an schwer zugänglichen Stellen, maximaler Schwenkwinkel 30°
  Kugelkopfprofil am langen Schenkel, vernickelt, Chrom-Vanadium 59CrMoV4 / 1.2242
  • Größen: 1.5, 2, 2.5, 3, 4, 5, 6, 8 und 10 mm
• Reissnadel
  Griff brüniert und kordiert, gerade- und gewinkelte eingeschraubte Stahlspitze aus Vergütungsstahl
• Körner
  komplett durchgehärtet und angelassen, Schlagkopf induktiv vergütet, Arbeitsseite geschliffen und geölt
  Chrom-Molybdän-Vanadium 45CrMoV7 / 1.2328 nach DIN 7250
• Gliedermaßstab 2m
  Genauigkeitsklasse III der EG-Vorschrift, Scharniere aus expoxidlackiertem Stahl mit verdeckter Niete
• Biegsamer Stahlmaßstab
  Genauigkeitsklasse II der EG-Vorschrift aus rostfreiem Federbandstahl
• 2 Schlosserwinkel
  1x 90° Winkel mit Anschlag, mit freigelegter Anschlagecke, verzinkt, Stahl
  1x 90° Winkel ohne Anschlag, mit freigelegter Anschlagecke, verzinkt, Stahl
• 4 Feilen
  dreiseitig gehauenes Blatt, stumpf auslaufend, 2 Komponenten-Heft, Ausführung nach DIN 7261, Form A
  • Ausführungen: 1x Flachstumpf-Feile (Bastard, Hieb 1), 1x Flachstumpf-Feile (Schlicht, Hieb 3), 1x Halbrund-Feile (1/2-Schlicht, Hieb 2) und 1x Dreikant-Feile (1/2-Schlicht, Hieb 2)
• Feilenbürste
  Arbeitsfläche 250 x 40 mm, Holzkörper mit Besatz aus dichtem Stahldraht

Kälte/Klima-Werkzeugsatz 3, Maulschlüssel (12 Teile), Einlagengröße 300x600mm

Schubladen-Werkzeugeinsatz Kälte/Klima-Technik 3 - Doppelmaulschlüssel-Satz, bestehend aus 12 Teilen in zweifarbiger Schaumeinlage (schwarz/grau) in den Maßen 300x600mm,
passend für Schubladen mit einer Blendenhöhe von mindestens 100mm.

- Maulstellung 15°
- Material: Chrom-Vanadium 31 CrV 3, W.-Nr. 1.2208
- Normung gem. DIN 3110/ISO 3318/ISO 1085

Set bestehend aus:

• 12 Doppelmaulschlüssel in den Schlüsselweiten (SW)
  • 6x7, 8x9, 10x11, 12x13, 14x15, 16x17, 18x19, 20x22, 21x23, 24x27, 25x28 und 30x32

Kälte/Klima-Werkzeugsatz 4, Mechanik, (6 Teile), Einlagengröße 300x600mm

Schubladen-Werkzeugeinsatz Kälte/Klima-Technik 4 - Mechanikwerkzeuge, Satz bestehend aus 6 Teilen in zweifarbiger (schwarz/grau) Schaumeinlage in den Maßen 300x600mm,
passend für Schubladen mit einer Blendenhöhe von mindestens 100mm.

Set bestehend aus:

• Metallsäge
  verstellbar, für Sägeblätter mit 300 mm (12") Länge
  Blattstellung in 6 unterschiedlichen Positionen möglich
  Material: Hand- und Frontgriff aus Kunststoff, Sägebogen aus Aluminium-Druckguss
• Universal-Gripzange
  Backen halbrund, mit Drahtschneider, mit Schnell-Lösehebel, gesenkgeschmiedet, vernickelt
  Spannweite 50mm
  Material: Backen aus Chrom-Vanadium, 31 CrV 3, W.-Nr. 1.2208
• Schlosserhammer 500g
  Deutsche Form, Kopf gesenkgeschmiedet, induktiv vergütet und schwarz lackiert
  Arbeitsfläche poliert, Bahn und Pinne geschliffen
  Qualitätsholzstiel (Esche) mit Griffzonenlackierung
  Normung gem. DIN 1041, Stiele nach DIN 5111
• Nylon-Schonhammer (Kunststoffhammer)
  Rückschlagfrei ohne Schlagkraftverlust bei materialschonendem Arbeiten
  Stahl-Mittelstück, abgestimmte Metallkugel im Gehäuse (Prinzip der Massenträgheit),
  Nylon-Schlagkopf weiß, auswechselbar, mit ergonomischen Hickory-Stiel mit Stilschutzhülse
• Stufendorn
  zum Aufweiten von Kupferrohren, aus vergütetem Spezialstahl
  Länge 940mm, Abstufung Ø mm 10/12, 13/15, 16/18, 20/22, 25/28
• Werkzeughalter
  für Gewindebohrer mit Quergriff, mit Knarrenfunktion, umschaltbar
  Spezialstahl, verchromt
  Länge 85mm, 6-Kant M3-M10

Kälte/Klima-Werkzeugsatz 5, Drehmoment, (29 Teile), Einlagengröße 300x600mm

Schubladen-Werkzeugeinsatz Kälte/Klima-Technik  5 - Drehmomentwerkzeuge, Satz bestehend aus 29 Teilen in zweifarbiger (schwarz/grau) Schaumeinlage in den Maßen 300x600mm,
passend für Schubladen mit einer Blendenhöhe von mindestens 100mm.

- kalibriert auf eine Abweichung von +- 3%. Die Vorgaben der Norm (+-4%) wird übertroffen
- Klassifiziert nach DIN EN ISO 6789:2003 Typ II Klasse A, mit rückführbarem Werkszertifikat

Set bestehend aus:

• 3 Drehmomentschlüssel mit Rechteckaufnahme
  zur Aufnahme Einsteckwerkzeugen, Haupteinheit Nm mit Nonius, Nebeneinheit ft-lb, 2 Komponenten Kunststoff-Griff
  sichere Arretierung des eingestellten Drehmomentwertes, für Rechts- und Linksanzug
  fühlbares und hörbares (''click'') Signal, Werkskalibrierstichmaß: S_V = 17,5 mm bei Rechteckaufnahme 9x12mm und S_V = 25 mm bei 14x18 mm
  • Größe 1: Abtrieb mm 9x12, S_S mm: 314,5, Messbereich Nm: 10-60, Messbereich ft.lb: 9-45, Teilung Nm: 2,5, Länge mm: 345
  • Größe 2: Abtrieb mm 9x12, S_S mm: 370,5, Messbereich Nm: 25-125, Messbereich ft.lb: 15-75, Teilung Nm: 2,5, Länge mm: 438
  • Größe 3: Abtrieb mm 14x18, S_S mm: 410,0, Messbereich Nm: 40-200, Messbereich ft.lb: 30-150, Teilung Nm: 2,5, Länge mm: 455
• 2 Einsteck-Umschaltknarre, feinverzahnt
  kleiner runder Kopf, geschmiedetes, feinverzahntes Rad mit griffiger Metallschaltscheibe
  kleinstmöglicher Schwenkwinkel 5°, mit Stiftsicherung
  Chrom-Vanadium 31CrV3 / 1.2208, Aussenvierkant nach DIN 3120, ISO1174, mit Kugelarretierung
  • Größe 1: Abtrieb: 1/4", Aufnahme 9x12, Sv mm: 17,5, b mm: 25, h mm: 16
  • Größe 2: Abtrieb: 1/2", Aufnahme 14x18, Sv mm: 25, b mm: 41, h mm: 30
• 24 Einsteck-Maulschlüssel
  geschmiedet mit Stiftsicherung, verchromt, Chrom-Vanadium 31CrV3 / 1.2208
  • 11x Aufnahme 9x12, Größen: 8,10,11,12,13,14,15,16,17,18 und 19mm
  • 13x Aufnahme 14x18, Größen: 13,14,15,16,17,18,19,21,22,24,27,30 und 32mm

Kälte/Klima-Werkzeugsatz 6, Rohrbearbeitung, (15 Teile), Einlagengröße 300x600mm

Schubladen-Werkzeugeinsatz Kälte/Klima-Technik 6 - Rohrbearbeitungswerkzeuge, Satz bestehend aus 15 Teilen in zweifarbiger (schwarz/grau) Schaumeinlage in den Maßen 300x600mm,
passend für Schubladen mit einer Blendenhöhe von mindestens 100mm.

Set bestehend aus:

• Bördelgerät mit 2 Spannbacken
  zum bördeln von Kupfer- und Leichtmetallrohren, Bördelkonus 90° gehärtet, entspricht 45° am Rohr
  Körper aus Zinkdruckguss, Spannbacken aus Stahl, innen glatt, phosphatiert
  • Größe 1: für Rohre Außen Ø mm: 4, 4,75, 6, 8, 10, 12 un 14mm
  • Größe 2: für Rohre Außen Ø mm: 15, 16, 17, 18 und 19mm
• Rohrabschneider 55mm
  für dünnwandige Metallrohre mit einem Schneidrädchen und zwei Führungsrollen
  mit stahlgelagerter Spindel und ICS Rädchen-Schnellwechselsystem
  Länge 55mm, für Rohre 3-16mm und 1/8 - 5/8"
• 2 Rohrabschneider 145/400mm
  für Rohre aus Kupfer, Messing, Leichtmetall, dünnwandigem Stahl, PVC und Hartkunststoff
  mit integriertem Innenachs- Entgratungsmesser in den ergonomischen Drehknöpfen, geschmiedet
  mit Schneidrädchen aus hochlegiertem Spezialstahl und zwei Führungsrollen, Entgratungsmesser im Griff
  • Längen: 145mm, für Rohre Ø 3-35mm und 400mm, für Rohre Ø 1/8 - 2"
• Plastiköler (Ölflasche) 250ml
  mit verstellbarem Messingrohr, unzerbrechlich und elastisch, teilweise säurebeständig
• Schaltschrankschlüssel, 9 in 1
  8 verschiedene Schaltschrankschließungen und 5 mm Vierkant für Heizungsentflüftung
  Vierkantschließung: 5, 6, 7-8, 9-10 mm , Dreikantschließung: 7, 8-9, 10-11 mm
  Doppelbart 3-5 mm und Halbmondschließung 6 mm
• Sicherheitsbrille 3 in 1
  verstellbare Bügel und auswechselbare Kunststoffgläser (klar, grau und gelb)
  nach EN166 und CE Norm
• 6mm Sechskant-Steckschlüssel, felxibel
  rutschfester 2K-Griff mit Aufhängeloch
  verchromt
• VDE-Sechskant-Steckschlüssel 8mm
  schlagfester 2K-Griff mit Aufhängeloch
  Chrom-Vanadium 31CrV3 / 1.2208
  VDE isoliert bis 1.000V, nach EN 60900/IEC 60900:2004, vollisolierte Klinge
• Rohentgrater oder Rohrfräser
  zum Innen- und Außenentgraten von Kupfer-, Messing-, Aluminium- und Kunststoffrohren
  für Rohre Ø 3-40mm bzw. 1/8 - 1.1/2"
• Umschaltknarre für Kältetechnik
  1/4" 6,3 DIN 3120 / ISO 1174
  Innenvierkant im Knarrenkopf: 6,5 (1/4") und 8 mm (5/16")
  Innenvierkant im Griff: 8,5 9,5 (3/8") und 13 mm
  Ausführung: Vernickelt und verchromt, Werkstoff: VANADIUM-EXTRA
• 2 Schnellverbinder, gerade und 90°
  Anschlüsse 7/16" UNF (1/4" SAE)

Kälte/Klima-Werkzeugsatz 7, Biegezangen + Wasserwaagen, (5 Teile) Einlagengröße

Schubladen-Werkzeugeinsatz Kälte/Klima-Technik 7 - Wasserwagen und Biegezangen, Set bestehend aus 5 Teilen (*teilweise) in zweifarbiger (schwarz/grau) Schaumeinlage in den Maßen 500x450mm,
passend für Schubladen mit einer Blendenhöhe von mindestens 100mm.

Set bestehend aus:

• 2 Wasserwaagen*
  mit unzerbrechlichen Blocklibellen, Waagerecht-Libelle mit Vergrößerungslinse und Leuchtbelag für genaues Ablesen
  Genauigkeit: 0,5 mm/m = 0,029°, starkes Rechteck-Profil 50 × 21 mm, Oberfläche kunststoffbeschichtet, mit mm-Teilung
  Profil aus Aluminium, Libellen aus unzerbrechlichem Acrylglas
  • Längen: 800 und 1000mm (*Wasserwagen separat, nicht in Schaumeinlage)
• 1 Kupferrohrbiegezange für Biegungen bis 180°, für Rohre mit den Außendurchmessern 6, 8 und 10mm
• 2 Kupferrohrbiegezangen für Biegungen bis 90°, mit Kunststoff-Griffschutzhüllen
  • Größe 1: Länge 515mm für Rohre bis Ø 12mm
  • Größe 2: Länge 665mm für Rohre bis Ø 15mm

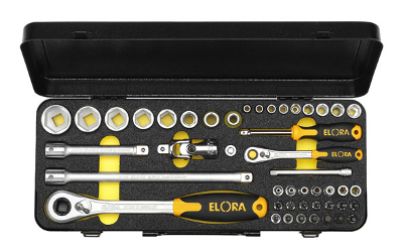

Steckschlüsselsatz 1/4 + 1/2" (46-tlg.)

Steckschlüsselsatz 1/4" und 1/2" kombiniert

• 46-teilig in schwarzen Metallkasten mit 2-farbiger Schaumeinlage
• Vierkantantrieb nach DIN 3120, ISO 1174
• Betätigungswerkzeuge nach DIN 3122, ISO 3315
• 1/4" + 1/2" Umschaltknarre

Einsätze:

• Steckschlüssel/Schraubendreher-Einsätze 1/4"
  • 6-Kant: 5,5, 6, 7, 8, 9, 10, 11, 12, 13mm
  • Außentorx (TXE): 4, 5, 6, 7, 8, 10, 11mm
  • Torx (TX) 8, 9, 10, 15, 20, 25, 27, 30, 40
  • Inbus (IN) 3, 4, 5, 6, 8 mm
• Steckschlüssel-Einsätze 1/2"
  • 6-Kant: 10, 13, 15, 17, 19, 22, 24, 27mm

Zubehör 1/4":

• Steckgriff (Schraubendrehergriff)
• Verlängerung 100mm
• Kardangelenk

Zubehör 1/2":

• Verlängerung 125mm und 250mm
• Kardangelenk

Satz Kupferrohr mit verschiedenen Querschnitten für Projektaufbau (2 Plätze)

Satz Kupferrohr mit  verschiedenen Querschnitten für Projektaufbau (2 Plätze):

• Kupferrohr-RG 6x1mm Ring (35m)
• Kupferrohr-RG 10x1mm Ring (35m)
• Kupferrohr-RG 12x1mm Ring (35m)
• Kupferrohr-RG 15x1mm Ring (25m)

Rohrverbindungssatz für Komponeneten mit Bördelanschlüssen, Abbildung ähnlich

bestehend aus:
Dieser Satz ist ausreichend für 1 Arbeitsplatz

• 40 x Überwurfmuttern 7/16"
• 40 x Überwurfmuttern 5/8"
• 30 x Überwurfmuttern 3/4"
• 20 x Überwurfmuttern 7/8"
• 3 x Doppelmutter DM 7/16"
• 3 x Doppelmutter DM 5/8"
• 3 x Doppelmutter DM 3/4"
• 2 x Doppelmutter DM 7/8"
• 20 x Dichtkappe DK 7/16"
• 20 x Dichtkappe DK 5/8"
• 20 x Dichtkappe DK 3/4"
• 20 x Dichtkappe DK 7/8"
• 20 x Dichtring DR 7/16"
• 20 x Dichtring DR 5/8"
• 20 x Dichtring DR 3/4"
• 20 x Dichtring DR 7/8"
• 3 x Verbinder VN 7/16"
• 3 x Verbinder VN 5/8"
• 3 x Verbinder VN 3/4"
• 3 x Verbinder VN 7/8"
• 3 x Verbinder VR 5/8"-7/16"
• 3 x Verbinder VR 3/4"-7/16"
• 3 x Verbinder VR 3/4"-5/8"
• 3 x Verbinder VR 7/8"-5/8"
• 3 x Verbinder VR 7/8"-3/4"
• 2 x T Stück Schrader 7/16"
• 1 x Flaschenanschluss FA 774 305
• 3x T Stück TN 7/16"
• 3 x T Stück TN 5/8"
• 3 x T Stück TN 3/4"
• 3 x T Stück TN 7/8"
• 3 x T  Stück TR 5/8"-7/8"
• 3 x T  Stück TR 7/8"-5/8"
• 3 x Aufschraubstutzen AS 7/16"-5/8"
• 3 x Aufschraubstutzen AS 7/16"-3/4"
• 3 x Aufschraubstutzen AS 5/8"-3/4"

Befestigungssatz für Rohre auf dem Komponententrägern, Abbildung ähnlich

bestehend aus:

• 1 x Rohrclips DM á 25 St. 6 Æ
• 1 x Rohrclips DM á 25 St. 10 Æ
• 1 x Rohrclips DM á 25 St. 12 Æ
• 1 x Rohrclips DM á 25 St. 15 Æ
• 25 x Wohnbauschelle/Rohrschelle MP-LHI 8-12 M8
• 25 x Wohnbauschelle/Rohrschelle MP-LHI 12-16 M8
• 4 x Wohnbauschelle/Rohrschelle Druckregler MP-LHI 25-31 M8
• 2 x Wohnbauschelle/Rohrschelle Filtertrockner MP-LHI 38-55 M8
• 25 x Gewindestück M8x30
• 25 x Gewindestück M8x40
• 25 x Gewindestück M8x60
• 12 x Gewindestück M8x80
• 100 x Mutter M8
• 150 x Unterlegscheibe M8 8,4x16
• 50 x Sechskantschraube M6x12
• 18 x Gewindestück M6x12
• 12 x Gewindestück M6x50
• 12 x Gewindestück M6x70
• 50 x Mutter M6
• 100 x Unterlegscheibe M6 6,4x12
• 6 x Distanzmuffe M6 x 30 mm
• 4 x Schwingungsplatte MP-2-C

Befestigungssatz Leitungen und Komponenten, 30 Stk., Abbildung ähnlich

bestehend aus:

• 25 x Montagebock für Rasterwand Bohrung 8,5/6,5
• 5 x Montagebock für Rasterwand Bohrung 4x4,5

Recyclingflasche für Kältemittel, unbefüllt T12Y/S50

Die Recyclingflasche für Kältemittel wird benötigt, um bei einer Neubefüllung das alte Kältemittel abzulassen. Diese wird unbefüllt geliefert. Das abgelassene Kältemittel wird daraufhin entweder gereinigt oder zu sogenannten "Blends" weiterverarbeitet.

Technische Daten:

• Lieferung: unbefüllt
• Leergewicht: 7,9 kg
• Maximales Füllgewicht: 9,5 kg

Kältemittel Suva R 134a Druckflasche befüllt

Zur Kühlung in der Kältetechnik - also zum Abtransport von Wärme - bedient man sich verschiedener Flüssigkeiten und Gase, so genannter "Kältemittel, die als Wärmeträger in kältetechnischen Anlagen zirkulieren. Dabei werden sie abwechselnd verdampft und verflüssigt (kondensiert). Die Änderungen der Zustände des Kältemittels lassen sich mit dem Kältelabor anschaulich darstellen. Zudem ermöglicht die Anlage ein Befüllen und Absaugen des Kältemittels.

Technische Daten:

• Kältemitteltyp: R 134a
• maximales Füllgewicht: 12 kg
• Leergewicht: 7,9 kg
• Behälter: Druckflasche
• Prüfdruck: 22 bar
• Anschluß: 1/4"

Kältemittel Suva R 404A Druckflasche mit 12,5l befüllt

Zur Kühlung in der Kältetechnik - also zum Abtransport von Wärme - bedient man sich verschiedener Flüssigkeiten und Gase, so genannter "Kältemittel, die als Wärmeträger in kältetechnischen Anlagen zirkulieren.

Technische Daten:

• Kältemitteltyp: R 404A
• maximales Füllgewicht: 12 kg
• Leergewicht: 7,9 kg
• Behälter: Druckflasche
• Prüfdruck: 22 bar
• Anschluß: 1/4"

Stickstoff 4.0 in Druckflasche, 5 l befüllt

Um Undichtigkeiten einer Kälteanlage zu erkennen, benötigt man Stickstoff, welcher in den Kreislauf eingeführt wird und an undichten Stellen austritt. Im Gegensatz zum Kältemittel ist austretender Stickstoff sichtbar und umweltschonend. Der Stickstoff sollte einen Mindestreinheitsgrad von 4.0 besitzen.

Technische Daten:

• Qualität: 4.0
• Menge: 5 l befüllt
