Kältemittel-Massendurchflussmesser R290

Durchflussmessung und Überwachung von flüssigen oder gasförmigen Produkten in senkrecht geführten Rohrleitungen.
Angezeigt wird die momentane Durchflussmenge in Volumen oder Masse pro Zeiteinheit
Besonderheiten:

• Einfache, robuste und servicefreundliche Konstruktion
• Schlagfest und bruchsicher
• Hohe chemische Beständigkeit
• Direkt ablesbare örtliche Durchflussskala
• Genauigkeitsklasse: ± 2% v. Endwert
• Messstofftemperatur: -30°C bis +50°C
• Messstoffdruckgrenze: 16 bar max.
• Kalibriert für R290
• Gewicht: 1,2 kg

Einsatzbedingungen:
für dünnflüssige Produkte die über ausreichende Fließfähigkeit verfügen, frei sind von Feststoffen, nicht verkleben und nicht zu Ablagerungen neigen.
Gase mit linearem Strömungsverhalten und ausreichendem Vordruck.

Verdampfungsdruckregler R290

Der Verdampfungsdruckregler befindet sich hinter dem Verdampfer und ist über ein Stellrad einstellbar. Gleichzeitig verfügt der Verdampfungsdruckregler über einen zusätzlichen Serviceanschluss für ein Niederdruckmanometer.

Technische Daten:

• Regelbereich: 0....5,5bar
• Temperaturbereich: -45...105°C
• Anschluss: Bördel, 5/8" UNF
• Serviceanschluss: Bördel, 6mm
• Abmessungen: 297x114x60mm
• Gewicht: 0,8Kg

Heissgasbypassregler R290

Der Heißgasbypassregler ist ein wichtiges Element der Leistungsregelung  in Kälteanlagen. Er wird zur Leistungsregelung im Teillastbetrieb eingesetzt und ist über eine Stellschraube einstellbar.
Technische Daten:

• Regelbereich: 0,2....6,0bar
• Temperaturbereich: -45...105°C
• Anschlüsse: Saugseitig Bördel 5/8" UNF, Druckseitig Bördel 7/16" UNF
• Leistungsregler. bis 4,8kW
• Abmessungen: 297x114x60mm
• Gewicht: 0,8Kg

Manometer mit Kältemittel-Skala

Technische Daten:

• Anzeige: analog mit gedämpften Messwerk
• Druckbereich: -1,0...20bar
• Genauigkeitsklasse: 1,0
• Anschluss: Bördel 7/16" UNF
• Abmessungen: ca. 297x228x60mm
• Gewicht: ca.  1 Kg

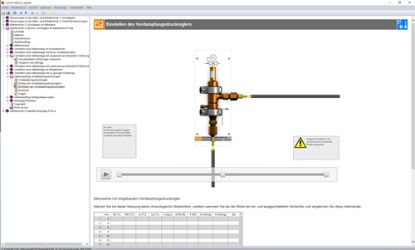

Interactive Lab Assistant: Messen und Regeln im Kältetrainer R290

Multimediale Experimentiersoftware mit virtuellen Instrumenten, Anleitungen und Dokumentation der Ergebnisse der Messungen und Regelungen im Kältekreislauf.

Besonderheiten:

• Detaillierte Aufbauanimationen
• Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle
• Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
• Labsoft-Browser, Kurssoftware und virtuellen Instrumenten

Lerninhalte:

• Messen von Drücken durch Manometerbatterie
• Messen von Temperaturdifferenzen
• Dichtheitsprüfungen
• Umgang mit Lecksuchgerät
• Betriebsverhalten einer Kälteanlage unter verschiedenen Einflüssen
• Erkennen von Störungen

Um alle Inhalte des Kurses durchführen zu können, muss die Software "EasyKool" installiert sein. Ein kostenloser Download ist beim Kauf des Analysegeräts LM8583 inklusive.

Digitalmultimeter Multi 13S

Universelles Labor-Multimeter und Temperaturmessgerät mit IR-Datenschnittstelle, für anspruchsvolles, universelles Messen und Registrieren in Ausbildung, Energietechnik, Prozesstechnik uvm.

• 3 ¾-stelliges Multimeter; Auflösung: ±3.100 Digits
• Messkategorie CATII - 1000 V
• Ankopplung an UniTrain-System über IR-Datenschnittstelle
• Messbereiche Spannung und Strom: 30 mV - 1000 V DC, 3V - 1000 V AC; 3 mA - 16 A DC; 30 mA - 10 A AC
• Widerstandsbereiche: 30 Ohm - 30 MOhm
• Sonderbereiche: °C für Temperatur Messung mit PT 100/1000 (PT 100/100 nicht im Lieferumfang, optionales Zubehör)
• Durchgangs- und Diodentest
• Automatische Bereichswahl und Batterieabschaltung, Min/Max und Data Hold-Funktion
• Hochstromsicherung für Nennspannung 1000 V
• Absicherung des Strom-Messbereiches bis 300 mA mittels Schmelzsicherung
• Display mit Bargraph und Hintergrundbeleuchtung
• Lieferumfang: Gummischutzhülle, Messleitungen, Ersatzsicherung, 9 V-Batterie, Testzertifikat nach DIN 43751.
