Artikel Nr.: SO4204-9B

Kurs Kommunikationstechnik 11: Aktive Filter mit Operationsverstärkern

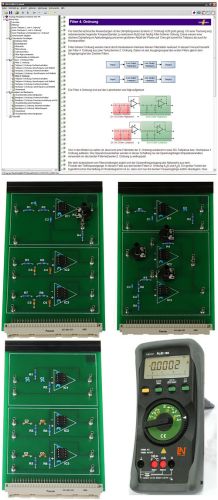

Lieferumfang:

  • 1 Experimentierkarte Tiefpass 2. und 4. Ordnung

  • 1 Experimentierkarte Hochpass 2. und 4. Ordnung

  • 1 Experimentierkarte Bandpass und Bandsperre 2. Ordnung

  • Multimeter Multi 18S

  • CD-ROM mit Labsoft und Kurssoftware



Lerninhalte:

  • Definition passiver und aktiver Filter

  • Kennenlernen der Darstellung von Frequenz- und Phasengang auf dem Bodediagramm

  • Filterarten kennenlernen: Hochpass, Tiefpass, Bandpass und Bandsperre

  • Filterodrnung, Steilheit, maximale Phasenverschiebung

  • Toleranzschema: Obere und untere Grenzfrequenz, Welligkeit, Dämpfung

  • Verschiedene Filter Aproximationen: Bessel-, Butterworth- und Tschebyscheff-Filter

  • Charakteristika im Zeitbereich: Verzögerungszeit, Anstiegszeit, Transienter Bereich, Stationärer Bereich

  • Messtechnische Untersuchung des Fequenz- und Phasenganges, sowie Ermittlung der Grenzfrequenz und der Steilheit von Tiefpass- und Hochpass-Filter 2.Ordnung

  • Messtechnische Untersuchung des Fequenz- und Phasenganges, sowie Ermittlung der Grenzfrequenz und der Steilheit von Tiefpass- und Hochpass-Filter 4.Ordnung

  • Messtechnische Ermittlung der Resonanzfrequenz, Bandbreite, Güte und der Resonanzverstärkung eines Bandpass-Filters und einer Bandsperre 2.Ordnung

  • Kursdauer: ca. 5,0 h
