Artikel Nr.: SO4204-5V

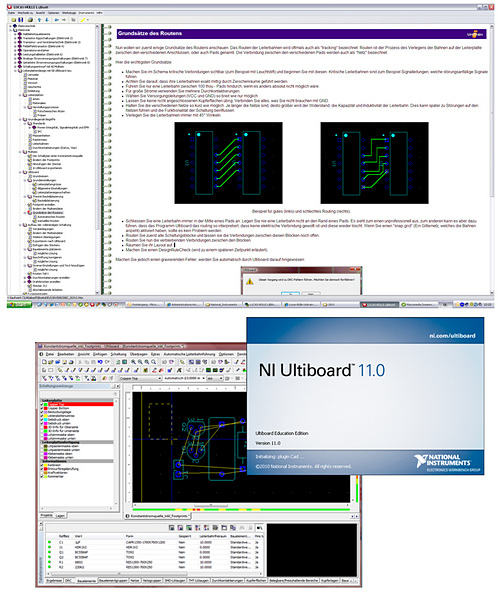

Kurs Elektronik 10: Leiterplattendesign mit NI Ultiboard

Lieferumfang:

• Software NI Ultiboard Education Edition, Einzellizenz

• CD-ROM mit Labsoft-Browser und Kurssoftware



Lerninhalte:

• Kennenlernen der Geschichte der Leiterplatte

• Eigenschaften von einer Leiterplatten benennen

• Verschiedene Herstellungsprozesse von Leiterplatten beschreiben können

• Verschiedene Standards (Normen) anwenden können

• Zöllige und metrische Masseinheiten beherrschen

• Anpassen einer Schaltung in NI Multisim

• Exportieren der NI Multisim Datei in NI Ultiboard

• Grundsätze der Bauteilplatzierung kennen lernen und anwenden

• Erstellen der Bauteilplatzierung auf der Leiterplatte

• Erstellen von neuen Footprint für Bauelemente

• Grundsätze des Routens beherrschen

• Erstellen von Leiterbahnen (Routen)

• Erstellen des Designs einer vollständigen Schaltung

• Ändern und hinzufügen von Beschriftungen

• Anwenden von Durchkontaktierungen und Drahtbrücken

• Erstellen einer Gerber-Datei für die spätere Fertigung

• Kursdauer: ca. 8 h
