Artikel Nr.: LM9545

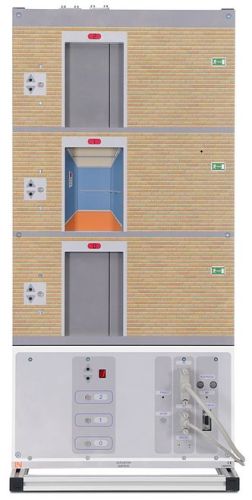

Aufzug-Modell 3 Etagen

Reales Aufzugsmodell mit Fahrkorb über 3 Etagen.und integrierten PROFIBUS DP Slave. Jedes Stockwerk lässt sich von einem Bedienfeld und von jeder Etage aus anwählen. Die offene Konstruktion dieses Modells ermöglicht zu jedem Bewegungsablauf eine optische Kontrolle. Der Fahrkorb und die Türen der jeweiligen Etagen werden über Elektromotoren angesteuert. Durch Initiatoren wird das Erreichen der jeweiligen Endposition erkannt. Alle Eingänge zur Ansteuerung der Elektromotoren bzw. der Leuchtdioden und alle Ausgänge der Rückmeldesignale sind auf die IMS Schnittstelle geführt.

• 14 Digitaleingänge

• 11 Digitalausgänge

• NOT-AUS Taster

• Bedienelemente für jede Etage

• 1 x Sub-D, 25-polig

• 1 x Sub-D, 9-polig

• Stromversorgung: DC 24V/0,5A

• Abmessungen: 590 x 335 x 330mm (HxBxT)

• Gewicht: 4,2kg

Integrierter PROFIBUS DP Slave:

• Adressbereich:16 digitale Ein-/Ausgänge

• PROFIBUS DP Anschluss: 9 polige DSUB-Buchse

• Adresse einstellbar über Drehschalter

• Übertragungsrate bis max. 6 Mbit/s

• GSD Datei zur Einbindung in die Steuerungssoftware (z.B.: STEP7)
