Artikel Nr.: SO4204-8T

Kurs Automatisierungstechnik 2: Anlagenmodell Aufzug

Lieferumfang:

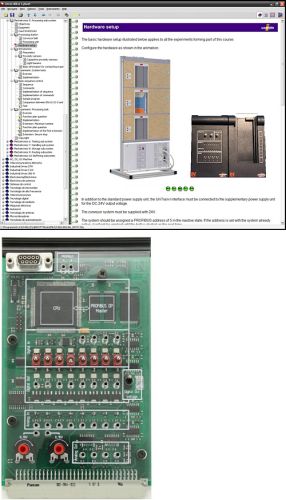

• 1 Experimentierkarte CPU mit SPS-Funktionalität und PROFIBUS-DP Master Schnittstelle, 8 digitale Eingänge mit Simulationsschalter und Status LED, 8 digitale Ausgänge mit Status LED auf 2mm Buchse, 8 analoge Eingänge 10 Bit Auflösung, 4 analoge Ausgänge, Potentiometer zur Simulation der analogen Eingänge, Pegel für digitale Signale wählbar 5/24V DC, Pegel analoge Signale 0- 10V, Anschlussmöglichkeit für externe PROFIBUS Teilnehmer

• CD-ROM mit Labsoft-Browser und Kurssoftware



Zusätzlich erforderlich zum Kurs:

• Aufzugmodell mit drei Etagen LM9545

- Leuchtanforderungstaster in jeder Etage

- Drei Leuchtetagenwahltaster in der Aufzugkabine

- Fahrtrichtungsanzeigen in den Etagen und in der Kabine

- 7 Segment Etagenanzeige

- Fingerquetschschutz durch Plexiglasfrontplatte

Lerninhalte

• Manuelle Steuerung der Motoren

• Erfassung der Sensorsignale

• Aufzugsteuerung für zwei Etagen

• Aufzugsteuerung für drei Etagen

• Aufzugsteuerung mit Türsteuerung

• NOT-Aus Funktionalität lernen und Programmieren

• Kursdauer: ca. 4 h
