Artikel Nr.: SO4204-6F

Kurs Digitaltechnik 4: Wandlerschaltungen

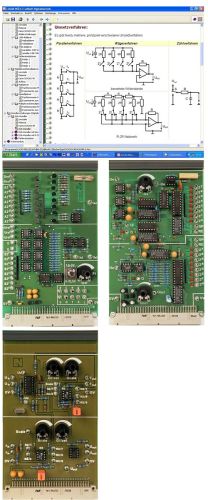

Lieferumfang:

• 1 Experimentierkarte mit 1 DA-Wandler mit bewerteten Widerständen und 1 DA-Wandler mit R-2R-Netzwerk, diskret aufgebaut

• 1 Experimentierkarte mit 1 AD-Wandler Dual-slope-Verfahren und 1 AD-Wandler Kompensationsverfahren, diskret aufgebaut

• 1 Experimentierkarte mit 1 U/f-Wandler und 1 f/U-Wandler

• CD-ROM mit Labsoft-Browser und Kurssoftware



Lerninhalte:

• Kennen lernen von Aufbau und Funktionsweise eines DA-Wandlers mit R-2R-Netzwerk

• Statische und dynamische Kennlinienaufnahme des DA-Wandlers mit R-2R-Netzwerk

• Kennen lernen von Aufbau und Funktionsweise des DA-Wandlers mit bewerteten Widerständen

• Statische und dynamische Kennlinienaufnahme eines DA-Wandlers mit bewerteten Widerständen

• Untersuchung einer DA-Wandler Anwendungsschaltung

• Kennen lernen von Aufbau und Funktionsweise des AD-Wandlers mit Zählverfahren

• Kennen lernen von Aufbau und Funktionsweise des AD-Wandler mit Dual-Slope-Verfahren

• Aufnahme der Kennline der AD-Wandler

• Messung der internen Signale der AD-Wandler

• Kennen lernen von Aufbau und Funktionsweise von U/f und f/U-Wandlern

• Abgleich der Referenzspannung für U/f und f/U-Wandler

• Aufnahme der Kennline der U/f und f/U-Wandler

• Messung der internen Signale der U/f und f/U-Wandler

• Untersuchung an kombinierten U/f-f/U- Wandlerschaltungen

• Fehlersuche (5 über Relais aktivierbare Fehler

• Kursdauer: ca 3,5 h (davon ca. 1 h Fehlersuche)
