Artikel Nr.: SO4204-9W

Kurs Grundlagen der Antennentechnik

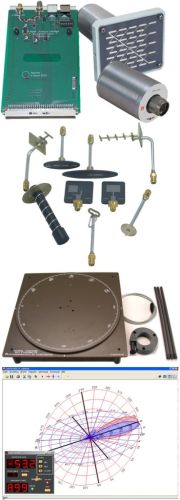

Lieferumfang:

• 1 Experimentierkarte Antenneninterface 9 GHz, logarithmischer Detektor >60 dB Dynamikbereich, 16 Bit Messwertauflösung

• CD-ROM mit Labsoft-Browser und Kurssoftware

• Schrittmotorgesteuerte Antennendrehplattform mit einer Auflösung von 0,18°

• Stativmaterial, Halterungen und Anschlusskabel

• Aluminiumkoffer zur Aufbewahrung

Antennen:

• Monopol, Dipole und Faltdipol

• 3-Element und 6-Element-Yagi-Antennen

• Wendelantennen; rechts und links polarisiert

• Patchantennen; linear und zirkular polarisiert

Sender

• X-Band-Oszillator mit dielektrischem Resonator

• Festfrequenz 9,0 GHz (>-5 dBm), hochstabil und wartungsfrei

• Savety first - geringste Sendeleistung und Zuschaltung nur bei Messung

• optische Anzeige bei Abstrahlung

Empfänger

• X-Band-LNC für den Frequenzbereich 8...10 GHz

• exakte Messungen mit hoher Empfindlichkeit bis -65dBm

• Echtfrequenzmessung von 8...10 GHz

• Betrieb mehrerer Messplätze im gleichen Raum

Lerninhalte:

• Einleitung zur Antennentechnik Antennenformen und Beispiele.

• Die Physik des Abstrahlens und des Empfangs

• Der Widerstand einer Antenne sowie dessen Anpassung und Symmetrierung (Balun)

• Die Abstrahlcharakteristik in Nahfeld und Fernfeld

• Der Antennengewinn

• Die Ausbildung des Richtdiagramms

• Messung von Richtdiagrammen verschiedener Antennen

• Kursdauer: ca. 8 h
