Artikel Nr.: SO4203-2A

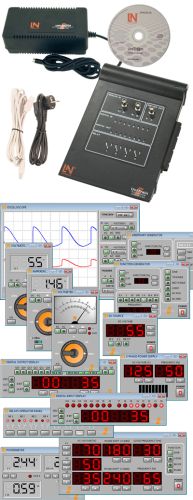

UniTrain-I Interface mit virtuellen Instrumenten (Basis VI)

Das UniTrain-I-Interface ist das zentrale Gerät des UniTrain-I-Systems. Es stellt die zum Experimentieren benötigten Ein- und Ausgänge, Schalter, Quellen und die Messtechnik zur Verfügung.

Ausstattung Interface:

• 32-Bit-Prozessor mit Messdatenspeicher

• USB-Schnittstelle, Datenrate 12 MBit/s

• UniTrain-I-Bus zum gleichzeitigen Anschluss beliebig vieler Experimenter

• Analoger Ausgang, +/- 10 V, 0,2 A, DC – 1 MHz, über BNC- und 2-mm-Buchsen

• 2 analoge Differenzverstärkereingänge mit 4 MHz Bandbreite, Spannungsfest bis 100 V, Abtastrate 40 MSample, 9 Messbereiche, Speichertiefe 2x 32k, Zugang über BNC- und 2-mm-Buchsen

• 16 Bit digitale Signalausgänge, davon 8 Bit auf 2-mm-Buchsen, TTL / CMOS, Taktfrequenz 0 – 100 kHz, Spannungsfestigkeit +/- 15 V

• 16 Bit digitale Signaleingänge, davon 8 Bit auf 2-mm-Buchsen, Speichertiefe 16 Bit x 2k, TTL / CMOS, Abtastrate 0 – 100 kHz, Spannungsfestigkeit +/- 15 V

• 8 Relais 24 V DC / 1 A, davon 4 Relais auf 2-mm-Buchsen

• Abmessungen: 28 x 19 x 9 cm

• Gewicht: 1,2 kg

• Externes Netzteil mit Weitbereichseingang 100-250 V, 50-60 Hz, Ausgänge 2 x +/- 15 V / 0,4 A; 2 x 5 V / 1 A



Virtuelle Instrumente (Messgeräte und Quellen):

• 2 x VI Voltmeter, 2 x VI Amperemeter: AC, DC, 9 Bereiche 100mV bis 50V, TrueRMS, AV

• 1 x VI 8 x Relais, 1 x VI Multimeter: Anzeige des Metrahit Multimeters (optional) in LabSoft

• 1 x VI 2-kanal-Oszilloskop: Bandbreite 4MHz, 22 Zeitbereiche, 9 Bereiche 20 mV/div bis 10 V/div, Trigger und Pretrigger, XY- und Xt mode

• 1 x VI Stellbare Gleichspannung 0 - 10 V

• 1 x VI Funktionsgenerator: 0,5 Hz - 1MHz, 0 - 10 V, Sinus, Rechteck, Dreieck,

• 1 x VI Arbitrary Generator, 1 x VI Pulsgenerator

• 1 x VI 16 x Digital Out, 1 x VI 16 x Digital IN, 1 x VI 16 x Digital IN / OUT: Anzeige Binär, Hex, Dezimal und Oktal Zahlen Display

• 1 x VI Drehstromnetzgerät 0 - 150 Hz, 0 - 14 Veff, 2 A (benötigt SO4203-2B und SO4203-2D)

• 1 x VI Einstellbares Gleichspannungsnetzgerät 3 x (-20 V - +20 V), 2 A (benötigt SO4203-2B und SO4203-2D)

• 1 x VI Drehstromnetzgerät mit zusätzlich einstellbarer Phasenverschiebung und Taktrate (benötigt SO4203-2B und SO4203-2D)



Lieferumfang:

• Interface

• Netzteil

• Netzkabel

• USB-Kabel

• CD mit Basissoftware

• Bedienungsanleitung



Systemvoraussetzungen:

• Personalcomputer mit Windows XP/Vista/Windows7 (32 oder 64 Bit Version)

• CD-ROM-Laufwerk zur Installation der Software

• USB-Schnittstelle für das Interface
