Artikel Nr.: SO4204-9F

Kurs Kommunikationstechnik 4: Vierdrahtleitung

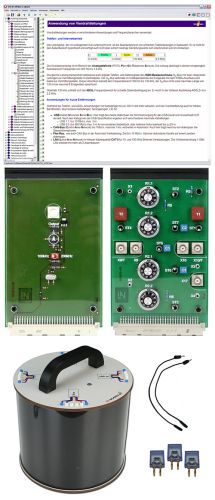

Lieferumfang:

• 1 Experimentierkarte RLC-Messbrücke - schaltbar und galvanisch entkoppelt

• 1 Experimentierkarte Impulsgenerator

• 1 Kabeltrommel mit zwei Kabelabschnitten 100m und 5m

• CD-ROM mit Labsoft-Browser und Kurssoftware



Lerninhalte:

• Messung der Leitungsbeläge mit einer Messbrücke bei verschiedenen Frequenzen

• den Widerstandsbelag der Stämme bei unterschiedlichen Frequenzen messen

• den ohmschen Ableitbelag bei unterschiedlichen Frequenzen messen

• den Induktivitätsbelag der Stämme bei unterschiedlichen Frequenzen messen

• die verschiedenen Kapazitätsbeläge der Stämme bei unterschiedlichen Frequenzen messen

• den Wellenwiderstand über den Frequenzbereich Audio - ISDN - ADSL messen

• die Funktion und den Abgleich einer Messbrücke erläutern

• Messung der des Wellenwiderstands und der Ausbreitungskonstanten

• Messung der Impulslaufzeit auf den Leiterpaaren sowie einzelner Adern gegen Masse

• die Impulslaufzeit auf Leiterpaaren mit Funktionsgenerator und Oszilloskop messen

• die Impulslaufzeit einzelner Adern gegen Schirm mit Funktionsgenerator und Oszilloskop messen

• Messung des Nebensprechens zwischen den Aderpaaren der Vierdrahtleitung

• Kursdauer: ca. 4 h
