Artikel Nr.: SO4204-9Y

Kurs Microstrip-Technologie

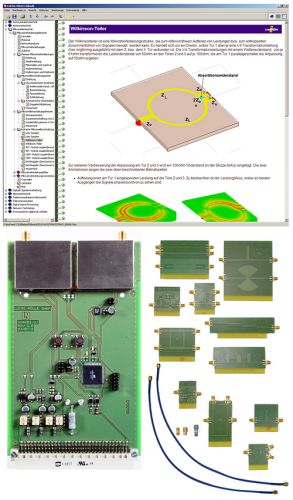

Lieferumfang:

• 1 Experimentierkarte Netzwerk-Analysator, Frequenzbereich 1 - 2 GHz, Empfindlichkeit -60 - 0 dBm, Ausgangsleistung 6 - 10 dBm, Frequenmzauflösung 10 MHz

• Mikrostreifen-Bauelemente: 3 Mikrostreifenleitungen, Wilkinson-Teiler, 2 Tiefpassfilter (3.- und 5. Ordnung), Bandpass, Bandsperre (Butterfly-Element), FET- und MMIC-Verstärker, 2 Leitungsverzeigungen

• Messzubehör: SMA-Kabel, Dämpfungsglied und 2 Abschlusswiderstände

• CD-ROM mit Labsoft-Browser und Kurssoftware



Lerninhalte:

• Planare Mikrostreifenleitungen

• Berechnung der Leitungskenngrössen

• Untersuchung der Übertragungsfunktion

• Einfache Mikrowellenschaltungen

• Beschreibung mittels Streuparameter

• Streumatrix

• Untersuchung der Übertragungsfunktion des Wilkinson-Teilers und eines Richtkopplers

• Mikrostreifenleitungsfilter

• Filterentwurf

• Tiefpass 3.- und 5.Ordnung

• Bandpass (edge coupled filter)

• Bandsperre (butterfly element)

• Mikrowellenverstärker

• MMIC-Verstärker

• Rauscharmer FET-Verstärker

• Untersuchung der Reflexionen

• Bestimmung des Stehwellenverhältnisses

• Kursdauer: ca. 8 h.
