Artikel Nr.: SO4204-9V

Kurs Hochfrequenztechnik 2: Hohlleiter-Bauelemente

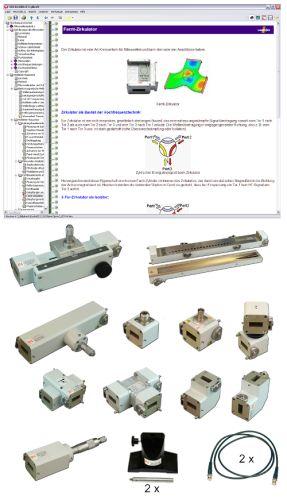

Lieferumfang:

  • Hochwertige R100 Hohlleiter mit Easyfix-Schnellverbindung und Zentrierstiften zum schnellen und präzisen Aufbau:
    - Variables Dämpfungsglied

- E- und H-Winkel

- Hohlleiter-Koax-Übergang

- Drehkupplung

- Phasenschiebers

- PIN-Modulator

- Richtkoppler

- Kreuzkopller

- Ferrit-Zirkulator

- Schlitten-Impedanzadapter

- Kurzschlussschieber mit Mikrometerschraube

  • 2 höhenverstellbare Stativfüße und Anschlusskabel

  • Aluminiumkoffer zur Aufbewahrung

  • CD-ROM mit Labsoft-Browser und Kurssoftware



Lerninhalte:

  • Grundgleichungen der Wellenausbreitung im Hohlleiter auflisten

  • Formeln zur Charakterisierung eines Hohlleiters kennen lernen

  • Hohlleiterelemente zur Richtungsänderung kennen lernen: Drehkupplung, E- und H-Winkel

  • Bestimmung der Charakteristik eines variablen Dämpfungsgliedes

  • Aufbau und Funktionsweise eines Hohlleiter-Phasenschiebers kennenlernen

  • Messung der Phasenverschiebung im Hohlleiter

  • Messung der Dämpfung und Isolation eines Ferritventils

  • Aufbau und Funktionsweise von richtungsabhängigen Hohlleiter-Bauelementen

  • Messungen der Dämpfung und der Reflexion von Kreuzkoppler, Richtkoppler und Ferrit-Zirkulator

  • Messung der Einfüge- und Koppeldämpfung

  • Modulation und Demodulation von Mikrowellen im Hohlleiter

  • Messtechnische Untersuchung eines PIN-Modulators

  • Leitungscharakterisierung mit Hilfe des Smith-Diagramms

  • Impedanz- und Reflexionsfaktorbestimmung mittels Smith-Diagramm

  • Leitungsanpassung mit Hilfe eines Schlitten-Impedanzadapters

  • Untersuchung des Mikrowellensignals am offenen Leitungsende

  • Kursdauer: ca. 8h
