Artikel Nr.: SO4204-9U

Kurs Grundlagen der Mikrowellentechnik

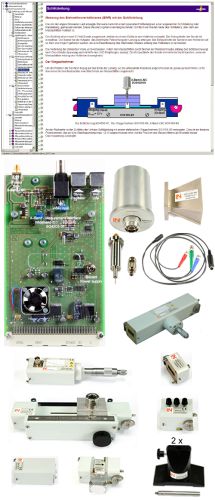

Lieferumfang:

• 1 Experimentierkarte X-Band-Mess-Interface 8,0-9,9 GHz, logarithmischer Detektor bis zu 50 dB Dynamikbereich, 16 Bit Messwertauflösung

• Hochwertige R100 Hohlleiter mit Easyfix-Schnellverbindung und Zentrierstiften zum schnellen und präzisen Aufbau:

- Ferrit-Ventil

- Schlitzleitung

- Wegaufnehmer für Schlitzleitung

- 3-Schrauben Transformator

- Hohlleiterabschluss

- Hohlleiteradapter

- Hohlleiterkurzschluss

- Hornantenne 10 dB

• Höhenverstellbare Stativfüße und Anschlusskabel

• Aluminiumkoffer zur Aufbewahrung

• CD-ROM mit Labsoft-Browser und Kurssoftware



Mikrowellenquelle

• Gunn-Oszillator

• Frequenz 8,0..9,9 GHz, hochstabil und wartungsfrei

• Safety first - geringste Sendeleistung und Zuschaltung nur bei Messung

• Überspannugs- und Kurzschlussgeschützt



Empfänger

• X-Band-LNC für den Frequenzbereich 8...10 GHz

• exakte Messungen mit hoher Empfindlichkeit bis -75dBm

• Echtfrequenzmessung von 8...10 GHz

• Eigenverstärkung ca. 16 dB



Lerninhalte:

• Kenngrößen elektromagnetischer Wellen

• Der Gunn-Oszillator

• Der LNC-Empfänger

• Aufnahme der Strom-Spannungskennlinie

• Leitungstheorie und Leitungsgrößen

• Wellenausbreitung im Hohlleiter

• Stehende Wellen, Kurzschluss, Reflexion und Anpassung

• Stehwellenverhältnis

• Leistungsminderung und thermische Belastung

• Messungen der Wellenverteilung im Hohlleiter mit Hilfe einer Schlitzleitung

• TE-,TM-Wellenleiter

• Hohlleiterdimension und Betriebsfrequenz

• Dielektrika in der Hohlleitung

• Kursdauer ca. 4,5 h
