Artikel Nr.: SO4204-9A

Kurs Kommunikationstechnik 1: Vierpole und Filter

Lieferumfang:

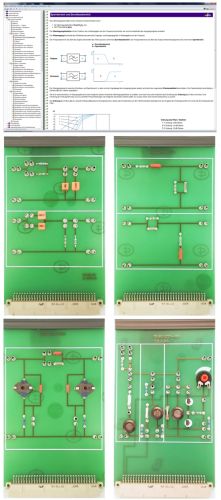

• 1 Experimentierkarte RC Hoch- und Tiefpassfilter, RC-Kombination über Brückenstecker wählbar

• 1 Experimentierkarte Bandfilter, bestehend aus 2 kapazitiv gekoppelten Parallelschwingkreisen

• 1 Experimentierkarte Bandpass und Bandsperre

• 1 Experimentierkarte Schwingkreise mit Reihen-, Parallel- und abstimmbaren Parallelschwingkreis

• CD-ROM mit Labsoft und Kurssoftware



Lerninhalte:

• Kennen lernen der Begriffe Übertragungsfunktion, Phasengang und Grenzfrequenz von Filtern

• Kennen lernen der Darstellung der Übertragungsfunktion in der komplexen Ebene

• Messtechnische Ermittlung der Übertragungsfunktion, des Phasengangs und der Grenzfrequenz von Hoch- und Tiefpassfiltern (Bodediagramm)

• Messtechnische Ermittlung der Übertragungsfunktion, der Bandbreite, der Mittenfrequenz von Bandfiltern (Bodediagramm)

• Kennen lernen der Begriffe Übertragungsfunktion, Bandbreite, Güte und Resonanzfrequenz von Schwingkreisen

• Kennen lernen der Darstellung der Übertragungsfunktion von Schwingkreisen in der komplexen Ebene

• Messtechnische Ermittlung der Übertragungsfunktion, des Phasengangs und der Resonanzfrequenz von Schwingkreisen (Bodediagramm)

• Messtechnische Ermittlung der Bandbreite und der Güte von Schwingkreisen

• Messtechnische Ermittlung des abstimmbaren Bereichs eines Parallelschwingkreises mit Kapazitätsdiodenabstimmung

• Kursdauer: ca. 5,0 h
