Artikel Nr.: SO4204-6V

Kurs Kraftfahrzeugtechnik 12: Hybridantriebe im Kraftfahrzeug

Lieferumfang

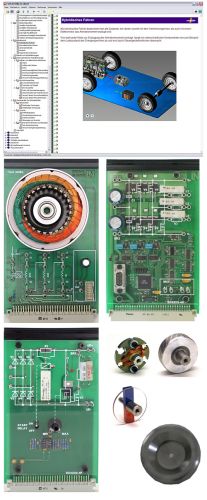

• 1 Experimentierkarte Selbstgeführte Stromrichter, Mikrokontroller gesteuerte PWM mit 6 MOSFET Transistoren und Spannungszwischenkreis bis 40 V, Ausgangsstrom bis 1A, Softwaregesteuerter Multiplexer zur gleichzeitigen Messung von mehreren Spannungen und Strömen, Visualisierung der Schaltzustände der MOSFET mittels LED

• 1 Experimentierkarte mit Zwischenkreis, Ladeschaltung für die Zwischenkreiskondensatoren und Brems-Chopper

• 1 Experimentierkarte Stator mit Drehstromwicklung und Rotor, Anlauf- und Betriebskondensator sowie Temperatursensor mit Stromquelle

• 1 Schwungmasse

• CD-ROM mit Labsoft-Browser, Kurssoftware und zusätzlichem virtuellen Instrument



Lerninhalte

• Regeln zur Arbeitssicherheit beim Hybrid-Fahrzeug auflisten

• Unterschiede zwischen verschiedenen Antriebskonfigurationen erklären (Serielles/Paralleles Hybrid-System, Mischhybride)

• Verschiedene Betriebsmodi bei Hybridantrieben auflisten

• Aufbau und Funktionsweise von Elektroantrieben für Hybridfahrzeuge erklären

• Steuerkomponenten für Hybridantriebe benennen

• Prinzip der Grundfrequenzsteuerung erklären

• Aufgaben von Inverter und Zwischenkreis kennen lernen

• Aufbau und Funktionsweise von Drehstrommaschinen kennen lernen

• Experimentelle Untersuchung des Betriebsverhaltens von Drehstrommaschinen

• Komponenten der Bordnetze für Hybridfahrzeuge benennen

• Prinzip der Energierückgewinnung beim Bremsen erklären

• Messen der rückeingespeisten Spannung bei Bremsvorgängen

• Messtechnische Untersuchung der Spannungsverhältnisse am Frequenzumrichter

• Untersuchung von Energie- und Kraftflüssen

• Kursdauer ca. 8 h
