Artikel Nr.: SO4204-7H

Kurs Kraftfahrzeugtechnik 8: Optische Datenbusse im Kraftfahrzeug

Lieferumfang:

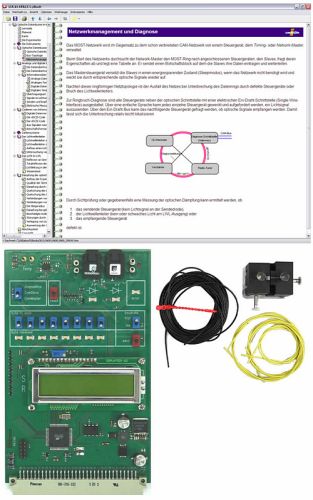

• Experimentierkarte mit Nachbildung eines kompletten Lichtwellenleiter-
  Übertragungs-Systems für Kfz mit Display und Dämpfungsmessgerät

• Optische Lehre zur definierten Störung von Lichtwellenleitern
  und zur Untersuchung von Koppelverlusten an Spleißstellen einer Lichtwellenleiterübertragungsstrecke
  - Einstellung der Luftspaltbreite mittels Feingewindeschrauben
  - Einstellung des seitlichen Versatzes der Koppelstelle mittels Feingewindeschrauben
  - Abmessungen: 50 x 50 x 80mm, ( H x T x B)

• Lichtwellenleiter 2,2mm

• Original MOST-Lichtwellenleiter

• Einfaches LWL-Schneidegerät

• CD-ROM mit Labsoft-Browser, Kurssoftware und zusätzlichem virtuellen Messinstrument "Monitor für optischen Datenbus"



Lerninhalte:

• Datennetzwerke im Kraftfahrzeug

• Gründe für den zunehmenden Einsatz von Lichtwellenleitern im Kfz

• Digitale Übertragung von Zeichen und Buchstaben

• Grundlagen MOST-Bus

• MOST-Protokoll

• MOST-Steuergeräte

• MOST-Ring

• Ringbruchdiagnose

• Aufbau von Lichtwellenleitern im Kfz

• Optische Bussysteme im Kfz

• Optische Eigenschaften von Licht

• Strahlenoptische Grundlagen (Brechung, Reflexion)

• Experimentelle Ermittlung der Eigenschaften (Dämpfung) der Lichtwellenleiter

• Messtechnische Untersuchungen am Lichtwellenleiter (elektrisch und optisch)

• Kursdauer ca. 6 h
