Artikel Nr.: SO4204-6E

Kurs Digitaltechnik 3: Anwendungsschaltungen

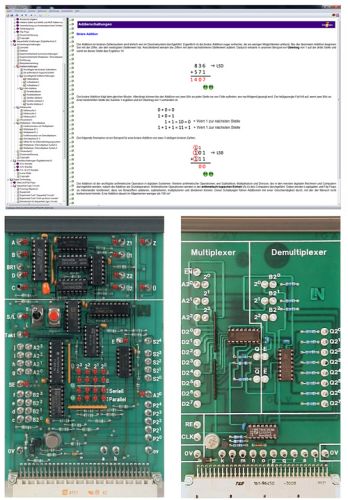

Lieferumfang:

• 1 Experimentierkarte mit je 2 1-Bit und 4-Bit Addierern

• 1 Experimentierkarte mit 8 bit Multiplexer / Demultiplexer

• CD-ROM mit Labsoft -Browser und Kurssoftware



Lerninhalte:

• Kennen lernen der Funktionsweise von binären Halb- und Volladdierern

• Aufbau und Untersuchung von 1-Bit Halb- und Volladdierern

• Aufbau und Untersuchung eines 4-Bit Volladdierers mit paralleler Ausgabe

• Aufbau und Untersuchung eines 4-Bit Volladdierers (serielle Ausgabe) mit Schieberegister

• Kennen lernen des Aufbaus und der Funktionsweise von Multiplexern und Demultiplexern

• Kennen lernen der Funktion von Daten- und Adressleitungen

• Messtechnische Untersuchung an Multiplexer- / Demultiplexerschaltungen

• Untersuchung einer Multiplexer / Demultiplexerschaltung mit Binärzähler

• Fehlersuche (3 über Relais aktivierbare Fehler)

• Kursdauer: ca 3 h (davon ca. 0,5 h Fehlersuche)
