Artikel Nr.: SO4204-6A

Kurs Digitaltechnik 1: Gatter und Flip-Flop

Lieferumfang:

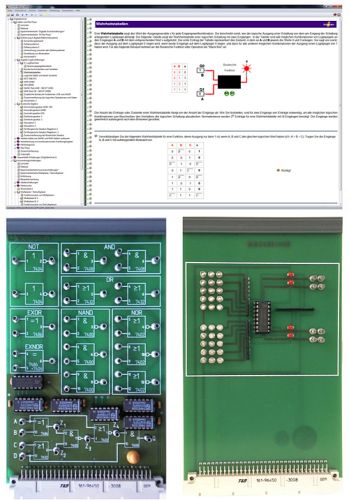

• 1 Experimentierkarte mit logischen Gattern (NOT, AND, OR, NAND, NOR, EXOR, EXNOR) und einer Gatterstrecke

• 1 Experimentierkarte JK-Flip-Flop

• CD-ROM mit Labsoft-Browser und Kurssoftware



Lerninhalte:

• Kennen lernen der logischen Grundschaltungen

• Kennen lernen der Wahrheitstabelle, Schaltzeichen, Schaltgleichungen und Taktdiagramme für alle Grundgatter

• Kennen lernen der Booleschen Funktionen und Gesetze

• Experimenteller Nachweis der Booleschen Funktionen und Gesetze

• Aufbau logischer Grundschaltungen in NAND- und NOR-Technologie

• Minimieren von Logikschaltungen mit Hilfe von KV-Diagrammen und Überprüfung im Experiment

• Kennen lernen des Prinzips des Flip-Flops

• Messtechnische Untersuchung der Funktionsweise von JK-Flip-Flops (statisches und dynamisches Eingangssignal / Einzeltaktbetrieb)

• Untersuchung einer Zählerschaltung

• Fehlersuche (7 über Relais aktivierbare Fehler)

• Kursdauer: ca 5 h (davon ca. 1 h Fehlersuche)
