Artikel Nr.: SO4204-8C

Kurs Messtechnik 3: Messen nicht elektrischer Größen Weg/Winkel/Drehzahl

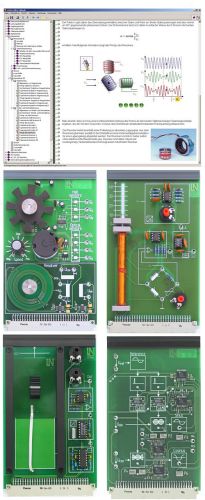

Lieferumfang:

• 1 Experimentierkarte mit regelbarem Antrieb und verschiedenen Sensoren (Hallsensor, Resolver, optischer Sensor) zur Winkel und Drehzahlmessung

• 1 Experimentierkarte mit induktivem Wegaufnehmer und Messschaltung

• 1 Experimentierkarte mit kapazitivem Wegaufnehmer und AC-Messschaltung

• 1 Experimentierkarte mit Messverstärkerschaltung für Resolvermessungen

• CD-ROM mit Labsoft-Browser und Kurssoftware



Lerninhalte:

• Kennen lernen von Messverfahren zur Weg-, Winkel- und Drehzahlmessung

• Beispiele für analoge und digitale Messverfahren nennen können

• Die Wirkungsweise und Charakteristik von Sensoren zur Weg-, Winkel- und Drehzahlmessung erkären können

• Abgleichen von Messschaltungen zur induktiven und kapazitiven Wegmessung

• Kennen lernen des Aufbaus von induktiven und kapazitiven Sensoren zur Wegmessung

• Experimentelles Ermitteln der Kennlinien von induktiven und kapazitiven Wegaufnehmern

• Kennen lernen des Aufbaus und der Funktionsweise optischer Encoder zur Positionsmessung an rotierenden Wellen

• Experimentelle Wegmessung mit Inkremental-, Binär- und Gray-Code-Encoder

• Kennen lernen des Aufbaus von Hall-Sensoren

• Mit Hilfe experimenteller Untersuchungen die Funktionsweise von Hall-Sensoren zur Positionsmessung an rotierenden Wellen erklären können

• Experimentelle Ermittlung der Motordrehzahl mittels Hall-Sensoren

• Kennen lernen des Prinzips zur Winkelmessung an rotierenden Wellen mittels Resolver

• Abgleichen des Resolver-Messverstärkers

• Experimentelle Untersuchung der Funktionsweise der Positionsmessung mit Resolver

• Kennlinienaufnahme und Positionsmessung mit einer Resolvermessschaltung durchführen

• Kursdauer: ca. 6 h
