Artikel Nr.: SO4204-8V

Kurs Automatisierungstechnik 8: Pneumatik / Elektropneumatik

Lieferumfang

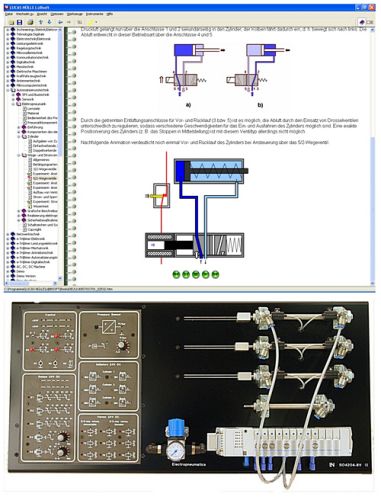

• Experimentierboard mit:

• 1 einfachwirkender Zylinder, federrückstellend

• 3 doppeltwirkender Zylinder mit Wegaufnahme und Endlageninitiatoren

• 7 Drosselrückschlagventile

• 1 Kompakte Magnetventilinsel

• 3 5/2 Wegeventil elektrisch betätigt, federrückstellend

• 3 5/2 Wegeventil elektrisch beidseitig betätigt, Impulsventil

• 3 Wegaufnehmer für doppeltwirkenden Zylinder

• Relais sowie Bedien- und Beobachtungselemente zum Aufbau Verbindungsprogrammierte Steuerungen

• Virtuelle Relais sowie Bedien- und Beobachtungselemente zum Aufbau Programmierbarer Steuerungen innerhalb der Kurssoftware

• Integrierter Mikrocontroller für Mess- und Steuerungsaufgaben

• 1 Drucksensor

• 1 Druckwächter

• 1 Zeitrelais, einstellbar anzugverzögert

• 1 Zeitrelais, einstellbar abfallverzögert

• CD-ROM mit Labsoft-Browser und Kurssoftware



Lerninhalte

• Grundlagen der Pneumatik/Elektropneumatik

• Pneumatische und elektrische Schaltpläne

• Einfach- und doppeltwirkende Zylinder

• Haltegliedsteuerung

• Führungssteuerung

• Funktionsweise der verschiedenen Wegeventile

• Grundschaltungen mit UND/ODER-Verknüpfungen

• Grundschaltungen mit Selbsthaltung

• Wegabhängige Steuerungen

• Aufnahme von Weg-/Zeitdiagrammen

• Zeitabhängige Steuerungen, anzug- und abfallverzögert

• Ablaufsteuerungen

• Verbindungsprogrammierte Steuerungen

• Programmierbare Steuerungen

• Kursdauer: ca. 8 h
