Artikel Nr.: SO4204-8N

Kurs Automatisierungstechnik 1: Automatisierung kompakt, SPS und Bustechnik

Lieferumfang:

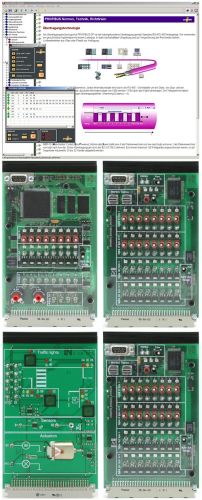

• 1 Experimentierkarte CPU mit SPS-Funktionalität und PROFIBUS-DP Master Schnittstelle, 8 digitale Eingänge mit Simulationsschalter und Status LED, 8 digitale Ausgänge mit Status LED auf 2mm Buchse, 8 analoge Eingänge 10 Bit Auflösung, 4 analoge Ausgänge, Potentiometer zur Simulation der analogen Eingänge, Pegel für digitale Signale wählbar 5/24V DC, Pegel analoge Signale 0- 10V, Anschlussmöglichkeit für externe PROFIBUS Teilnehmer

• 2 Experimentierkarten PROFIBUS-DP Slave, 16 digitale Eingänge auf 2mm Buchsen mit Simulationsschalter und Status LED, 16 digitale Ausgänge mit Status LED auf 2mm Buchsen, Pegel für digitale Signale wählbar 5/24V DC, Codierschalter zur Einstellung der PROFIBUS-Adresse

• 1 Experimentierkarte mit Sensoren und Aktoren für folgende Anwendungsschaltungen:

• Temperaturmessung

• Lichtmessung

• Motorsteuerung

• Lüftersteuerung

• Steuerung einer Ampelanlage

• CD-ROM mit Labsoft-Browser und Kurssoftware



Lerninhalte:

• Grundlagen und Grundbegriffe der SPS

• Aufbau und Funktionsweise

• Logische Verknüpfungen, Speicherfunktionen, Zeit- und Zählfunktionen, Flankenauswertung, Steuerung des Programmablaufs, Analogwertverarbeitung

• Adressierung

• Programmstrukturen

• Projektierung eines Automatisierungssystems

• Programmierung mit AWL- und ST-Editor nach IEC 1131

• Inbetriebnahme einer SPS, Programmdiagnose

• Feldbussysteme in der Automatisierungstechnik

• PROFIBUS-DP

• Busstrukturen, Zugriffsverfahren, Schnittstellen, Telegrammaufbau, Fehlererkennung, Diagnosefähigkeit

• PROFIBUS-Netze aufbauen und in Betrieb nehmen

• Übertragung und Fehleranalyse

• Anschluss externer Komponenten

• PROFIBUS-Teilnehmer einbinden, GSD

• Kursdauer: ca. 10 h
