Artikel Nr.: SO4204-8F

Kurs Regelungstechnik: Analyse von Regelkreisen

Lieferumfang:

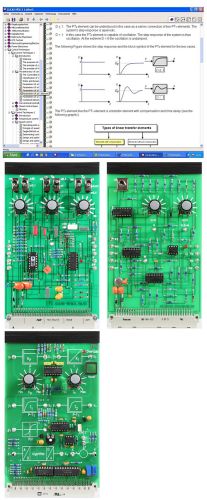

• 1 Experimentierkarte Nachbildung von Regelstrecken mit verschiedenen Übertragungsgliedern und Summationspunkt zur Störgrößenaufschaltung

• 1 Experimentierkarte mit frei kombinier- und parametrierbaren P-, I- und D-Reglern

• 1 Experimentierkarte mit 2- und 3-Punkt Reglern mit einstellbarer Schalthysterese

• CD-ROM mit Labsoft-Browser und Kurssoftware



Lerninhalte:

• Kennen lernen der Wirkprinzipien der Steuerung und der Regelung

• Kennen lernen von Aufbau und Funktionsweise stetiger und unstetiger Regler

• Messtechnische Untersuchung von Regelkreisgliedern

• Messung des Zeitverhalten von Regelkreisgliedern

• Messtechnische Analyse von stetigen Reglern (P-, I-, PI-, PD-, und PID-Regler)

• Messtechnische Analyse von unstetigen Reglern (Zwei- und Dreipunktregler)

• Untersuchungen am geschlossenen Regelkreis

• Untersuchung des Führungs- und Störverhaltens des Regelkreises im Zeitbereich

• Ermittlung der Gütekriterien am geschlossenen Regelkreis

• Untersuchung des Frequenzverhalten von Regelkreisgliedern

• Ermittlung des Frequenzganges einer Regelstrecke / eines Regelkreises

• Entwurf von PID-Reglern im Zeitbereich nach Ziegler / Nicols und Chien / Hrones / Reswick

• Entwurf von PID-Reglern im Frequenzbereich

• Stabilitätsanalyse am geschlossenen Regelkreis nach Nyquist

• Messtechnische Untersuchung von Regelungen mit Zwei- und Dreipunktregler

• Kursdauer: ca. 7,5 h
