Artikel Nr.: CO3620-1H

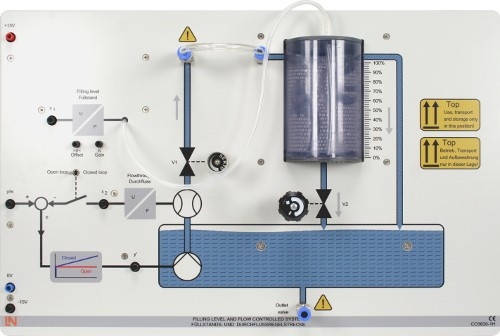

Füllstands- und Durchflussregelstrecke inkl. Becken, Tank, Pumpe und Sensoren

Die Anlage Füllstandsbecken ist ein didaktischer und praktischer Versuchsaufbau zur Regelungstechnik.

Füllstand und Durchfluss lassen sich beide an einem Gerät untersuchen.

Aufgrund der direkt sichtbaren Regelgröße "Flüssigkeitshöhe" ist die Füllstandregelung ein besonders anschauliches Experiment und damit in besonderem Maße für den Einstieg in die Regelungstechnik geeignet.

Das kompakte Ausbildungsgerät enthält das Füllstandsbecken, einen Druckmessumformer zur Ermittlung der aktuellen Füllstandshöhe sowie einen Vorratsbehälter inklusive Pumpe.

Um eine konstante Förderleistung der Pumpe zu erreichen, ist eine abschaltbare, unterlagerte Regelung mit Durchflussmesser integriert. Störgrößen sind über einstellbare Drosselventile simulierbar, die den Zu- bzw. Ablauf des Füllstandsbeckens verändern. Über Schnellsteckverbindungen kann optional ein zweites Füllstandbecken mit eingebunden werden, um so eine Regelstrecke 2. Ordnung aufzubauen.

• unterlagerte Durchflussregelung

• integrierter Leistungsverstärker

• Klarsichtbehälter zur Füllhöhenanzeige

• Anschluss eines 2. Füllstandsbecken (2. Ordnung) über Schnellsteckkupplung

• Störgrößen über einstellbare Drosselventile simulierbar

• Messstelle für Druckmessfühler im Behälter

• Druckmessfühler zur Füllhöhenmessung, inklusive Tauchrohr

• Ausgangsspannung: 0 - 10V

• Einstellung für Nullpunkt und Verstärkung

• zusätzlicher Zwangsüberlauf

• Flüssigkeitsvorratsbehälter

• Betriebsspannung: +/-15VDC

• Nennstrom: 1,2A

• Abmessungen: 297 x 456 x 160mm (HxBxT)

• Gewicht: 3,0kg
