Artikel Nr.: SO4204-7M

Kurs Leistungselektronik 2: Selbstgeführte Stromrichter

Lieferumfang:

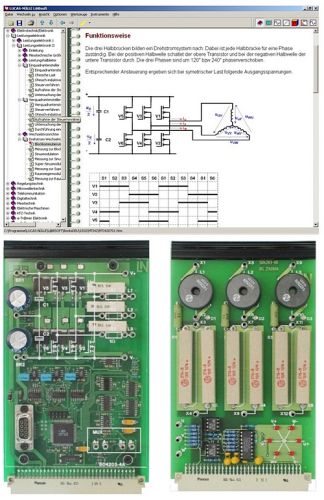

• 1 Experimentierkarte Selbstgeführte Stromrichter, Mikrokontroller gesteuerte PWM mit 6 MOSFET Transistoren und Spannungszwischenkreis bis 40 V, Ausgangsstrom bis 1A, Softwaregesteuerter Multiplexer zur gleichzeitigen Messung von mehreren Spannungen und Strömen, Visualisierung der Schaltzustände der MOSFET mittels LED

• 1 Experimentierkarte mit dreiphasiger ohmsch, ohmsch-induktiver Last und Visualisierung der Lastströme sowie des Drehfeldvektors

• CD-ROM mit Labsoft-Browser und Kurssoftware



Lerninhalte:

• Kennenlernen des Prinzips der PWM zur Erzeugung variabler Gleichspannung

• Untersuchung des Lastverhaltens bei Ein- und Vierquadrantenbetrieb

• Aufnahme der Steuer- und Betriebskennlinien bei Ein- und Vierquadrantenbetrieb

• Kennenlernen des Prinzips der PWM zur Erzeugung von variabler Wechselspannung

• Signalverlaufsmessungen von Wechselstromrichtern bei Amplituden- und Signalmodulation

• Kennenlernen von Aufbau und Funktionsweise von Drehstrom-Wechselrichtern

• Kennenlernen der Prinzipien Blockkommutierung, Sinus-, Super-Sinus- und Raumzeigermodulation zur Erzeugung von Drehstrom-Wechselspannungen

• Messtechnische Analyse der verschiedenen Modulationsverfahren anhand von Signalverlaufsmessungen

• Bestimmung des Aussteuerungsgrad für verschiedene Modulationsverfahren

• Messtechnische Untersuchung des Einfluss der Schaltfrequenz

• Vergleich der verschiedenen Modulationsverfahren mittels Oberwellen-Analyse (FFT)

• Kursdauer: ca. 5 h
