Artikel Nr.: SO4204-7N

Kurs Leistungselektronik 1: Netzgeführte Stromrichter, 3-phasig

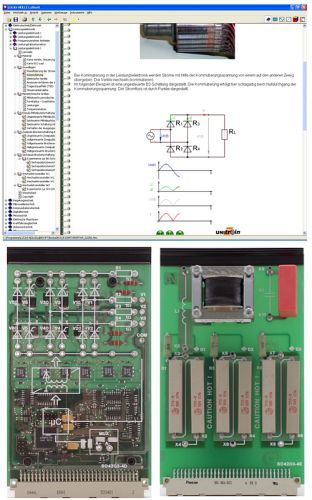

Lieferumfang:

• 1 Experimentierkarte mit Thyristoren und Dioden zum Aufbau netzgeführter Stromrichterschaltungen inklusive mikrokontrollergesteuerter Ansteuerung

• 1 Experimentierkarte mit ohmsch, induktiver und kapazitiver Last

• CD-ROM mit Labsoft-Browser und Kurssoftware



Lerninhalte:

• Kennenlernen der wichtigsten messtechnischen Größen der Leistungselektronik

• Kennenlernen von Aufbau und Funktionsweise von Leistungshalbleitern und deren Ansteuerung

• Kennenlernen von Aufbau und Funktionsweise von ein- und dreiphasigen Gleichrichtern

• Aufnahme der Betriebskennlinien von ungesteuerten Stromrichterschaltungen: M1, M2, M3, B2, B6

• Aufnahme der Steuer- und Betriebskennlinien von halbgesteuerten Stromrichterschaltungen: B2HZ, B2HA, B2HK, B6HA, B6HK

• Aufnahme der Steuer- und Betriebskennlinien von vollgesteuerten Stromrichterschaltungen: M1C, M2C, M3C, B2C, B6C

• Aufnahme von Steuer- und Betriebskennlinien von ein- und dreiphasigen Wechselstromstellern

• Messung und Analyse von Leistungen der Stromrichterschaltungen

• Analyse der Größen mittels FFT

• Kursdauer: ca. 5 h
