Artikel Nr.: SO4204-7W

Kurs elektrische Maschinen 5: Schrittmotor



Lieferumfang:

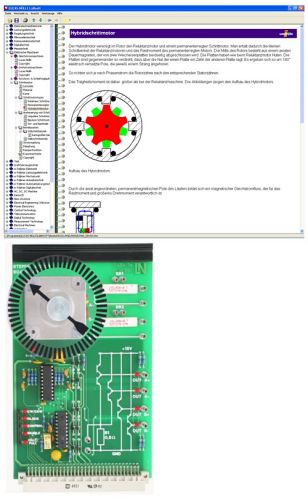

  • Experimentierkarte mit 2-Phasenschrittmotor, 200 Schritte pro Umdrehung und Inkrementalscheibe

  • Treiberschaltung mit 6 Steuereingängen und Leistungsendstufe, integrierte Stromregelung, umschaltbar auf Widerstandsstrombegrenzung

  • Überlast-und Statusanzeige mittels LEDs

  • CD-Rom mit LabSoft-Browser und Kurssoftware



Lerninhalte:

  • Kennen lernen üblicher Anwendungsgebiete von Schrittmotoren

  • Kennen lernen des Aufbaus und der Funktionsweise von Schrittmotoren: Permanentmagnetschrittmotor, Reluktanz- und Hybrid Schrittmotor

  • Nennen der Vor- und Nachteile der verschiedenen Schrittmotortypen

  • Kennen lernen verschiedener Prinzipien der Ansteuerung von Schrittmotoren (unipolar und bipolar)

  • Kennen lernen der Betriebsarten Vollschritt- und Halbschrittbetrieb

  • Experimentelle Ermittlung des Schrittwinkels, der maximalen Betriebs- und der Startfrequenz

  • Messtechnische Untersuchung der Steuersignale im Halb- und Vollschrittbetrieb

  • Analyse der Steuersignale bei Drehrichtungsumkehr

  • Kennen lernen verschiedener Verfahren zur Stromregelung bei Schrittmotoren

  • Experimentelle Ermittlung der verwendeten Stromregelung anhand der Steuersignale

  • Erstellen eines Programms zur Positionierung des Schrittmotors unter Verwendung relativer oder absoluter Positionen

  • Kursdauer: ca. 3,5 h
